| ولتاژ تغذیه: | 5V (± 5٪) | ورودی امتیاز داده شده: | 0A ~ 50A |
|---|---|---|---|
| رتبه بندی خروجی: | ± 0.8 V ± 0.5٪ | ولتاژ افست: | ± 2.5 ± 2.5 |
| رانش ولتاژ خروجی: | ≤ ± 0.05mV / ℃ | سفارشی: | بله |
| برجسته: | سنسور کنونی مبتنی بر اثر سالن,سنسور جریان خطی اثر سالن |
||

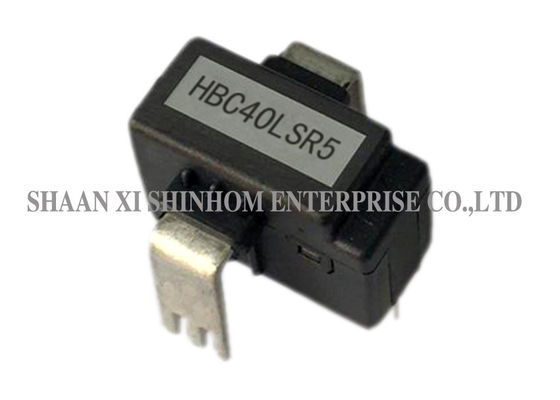

سنسور جریان کنونی سری HBC-LSR5 Multi-Range Closed Loop با ورودی 0 تا 50A، ولتاژ منبع تغذیه 5V
H سنسور جریان چندگانه سری BC BC-LSR5 یک دستگاه حلقه بسته بر اساس اصل اندازه گیری اثر سالن و روش تعادل صفر با انزوای گالوانیک بین مدار اولیه و ثانویه است. این اندازه گیری دقیق الکترونیکی DC، AC یا جریان پالس را فراهم می کند.
دستورالعمل استفاده
امکانات:
برنامه های کاربردی:
داده های الکتریکی:
HBC06 LSR5 | HBC10 LSR5 | HBC15 LSR5 | HBC20 LSR5 | HBC25 LSR5 | HBC30 LSR5 | HBC40 LSR5 | HBC50 LSR5 | ||
| جریان ورودی دارای رتبه (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | الف |
| محدوده جریان را آزمایش کنید | ± 15 | ± 25 | ± 37.5 ± | ± 50 | ± 62.5 ± | ± 75 | ± 100 | ± 105 | الف |
| نسبت تبدیل (Np / Ns) | 1: 1200 | 1: 1000 | 1: 1125 | 1: 1000 | 1: 1250 | 1: 1125 | 1: 1000 | 1: 1000 | T |
| ولتاژ خروجی دارای رتبه | ± 0.8 ± 0.5٪ | V | |||||||
| ولتاژ تغذیه | + 5 ± 5٪ | V | |||||||
| ولتاژ افست | 2.5 ± 0.5٪ | V | |||||||
| ولتاژ مرجع (VR) | 2.5 ± 0.8٪ | V | |||||||
| ولتاژ مرجع خارجی | 2.0-2.8 | V | |||||||
| راندگی ولتاژ افست | ≤ ± 0.1 | mV / ℃ | |||||||
| رانش ولتاژ خروجی | ≤ ± 0.05 | mV / ℃ | |||||||
| خطی بودن (Ip = Ipn ± 0) | ≤ ± 0.2 | ٪ FS | |||||||
| کلاس | ≤ ± 1.0 | ٪ | |||||||
| di / dt | > 50 | A / μS | |||||||
| زمان پاسخ | ≤1 | μS | |||||||
| پهنای باند (-1db) | DC ~ 100 | KHZ | |||||||
| ولتاژ عایق | 2.5 @ (50HZ، 1 دقیقه) | KV | |||||||
| دمای عملیاتی | -40 ~ + 85 | ℃ | |||||||
| دمای ذخیره سازی | -40 ~ + 105 | ℃ | |||||||
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
