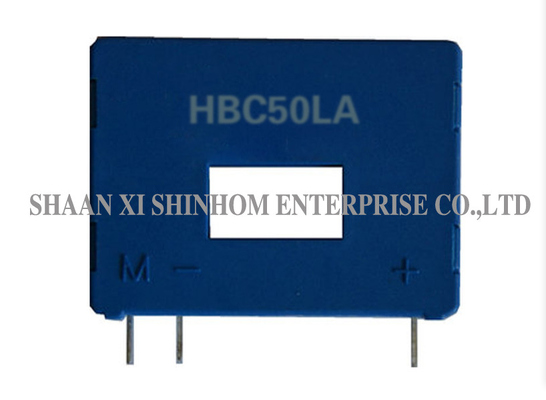

سنسور جریان اثر هال سری HBC-LA برای برنامه های باتری و محرک های موتور DC

سنسور جریان اثر هال سری HBC-LA بر اساس اصل اندازه‌گیری اثر هال عمل می‌کند و ایزولاسیون الکتریکی بین مدارهای اولیه و ثانویه را فراهم می‌سازد. این سنسور جریان‌های DC، AC یا پالسی را با محدوده اندازه‌گیری ۰ تا ۱۰۰ آمپر با دقت اندازه‌گیری می‌کند. این محصول جریان خروجی نامی ۲۵ میلی‌آمپر ± ۰.۵٪ یا ۵۰ میلی‌آمپر ± ۰.۵٪ را ارائه می‌دهد. این دستگاه دقت بالا و نصب آسانی دارد. تست عملکرد دینامیکی با استفاده از یک شمش تکی که سوراخ اولیه را کاملاً پر می‌کند انجام می‌شود و سیم اولیه برای دستیابی به بهترین تزویج مغناطیسی به دور قسمت بالایی سنسور پیچیده می‌شود. این محصول به‌طور گسترده در منابع تغذیه جوشکاری، کاربردهای تغذیه‌شونده با باتری، درایوهای سرعت متغیر AC، درایوهای سروو موتور، منابع تغذیه سوئیچینگ، UPS و مبدل‌های استاتیک درایو موتور DC کاربرد دارد.

توجه:

• زمانی که Ip در جهت فلش جریان می‌یابد، Is مثبت است.
• دمای هادی اولیه نباید از ۱۰۰ درجه سانتی‌گراد تجاوز کند.
• عملکرد دینامیکی با یک شمش تکی که سوراخ اولیه را کاملاً پر می‌کند، تست می‌شود.
• دورهای اولیه در بالای سنسور پیچیده می‌شوند تا بهترین کوپلینگ مغناطیسی حاصل شود

ویژگی‌ها:

• جریان‌های کاری: ۰ تا ۱۰۰ آمپر
• جریان خروجی نامی: 25mA±0.5%, 50mA±0.5%
• نصب آسان
• درجه دقت بالا

کاربردها:

• منابع تغذیه برای کاربردهای جوشکاری
• کاربردهای تغذیه‌شونده با باتری
• درایوهای سرعت متغیر AC و درایوهای سروو موتور
• منابع تغذیه سوئیچینگ (SMPS)
• منابع تغذیه بدون وقفه (UPS)
• مبدل‌های استاتیک برای درایوهای موتور DC

داده‌های الکتریکی:

نکات: مشخصات محصول قابل سفارشی‌سازی است

سوالات متداول

س: این سنسور چه نوع جریان‌هایی را می‌تواند اندازه‌گیری کند؟

پ: این سنسور می‌تواند به طور دقیق جریان‌های DC، AC و پالسی را اندازه‌گیری کند، که برای نیازمندی‌های مختلف اندازه‌گیری شکل موج پیچیده جریان مناسب است.

س: روش سیم‌پیچی هادی اولیه چگونه بر عملکرد تأثیر می‌گذارد؟

پ: پیچیدن سیم اولیه به دور بالای سنسور باعث دستیابی به بهترین تزویج مغناطیسی شده و دقت اندازه‌گیری و عملکرد دینامیکی را تضمین می‌کند. توصیه می‌کنیم برای دستیابی به عملکرد بهینه، روش نصب مشخص شده در دیتاشیت محصول را دنبال کنید.

س: چگونه می‌توان برای نمونه‌ها درخواست داد؟ زمان تحویل چقدر است؟

پ: شما می‌توانید درخواست نمونه را از طریق وب‌سایت یا ایمیل ما ارسال کنید. لطفاً اطلاعات شرکت و مدل مورد نظر خود (شامل مشخصات جریان خروجی) را ارائه دهید. نمونه‌ها رایگان هستند و ظرف مدت ۳ تا ۵ روز کاری ارسال خواهند شد. زمان تحویل سفارشات عمده معمولاً ۲ تا ۸ هفته است.
