خانه /محصولات/حسگر کنونی Hall Effect/حسگر جریان اثر هال HBC-LSR5 سری 50A خروجی 0.8V برای مدیریت انرژی جدید و باتری

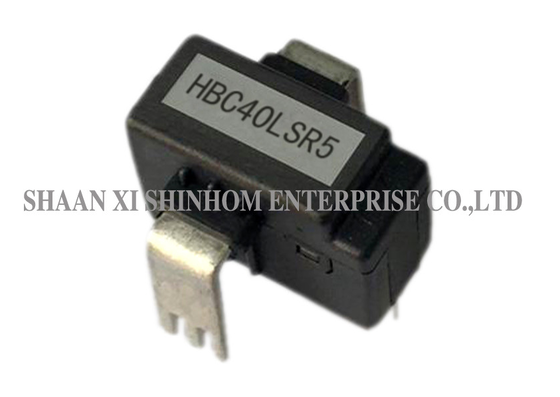

حسگر جریان اثر هال HBC-LSR5 سری 50A خروجی 0.8V برای مدیریت انرژی جدید و باتری

5000 عدد
MOQ
قابل مذاکره
قیمت
Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
ولتاژ تغذیه: 5 ولت (5±%)
ورودی دارای امتیاز: 0A~50A
خروجی رتبه بندی شده: ± 0.8 ولت 0.5 درصد
ولتاژ افست: 2.5 ولت ± 0.5
دریفت ولتاژ خروجی: ≤±0.05mV/℃
سفارشی: بله
برجسته کردن:

سنسور جریان اثر هال 50 آمپر

,

حسگر جریان اثر هال 0.8V خروجی

,

سنسور جریان اثر هال برای مدیریت باتری
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: HBC-LSR5
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

درسری HBC-LSR5سنسور جریان اثر هال با حلقه بسته از اثر هال و روش تعادل جریان صفر برای اندازه گیری استفاده می کند و جداسازی الکتریکی بین مدارهای اولیه و ثانویه را فراهم می کند.اين دقيقاً DC را اندازه مي گيرداین محصول دارای ولتاژ تغذیه 5V ± 5٪ و ولتاژ خروجی نامی ± 0.8V ± 0.5٪ است و دقت بالا و نصب آسان را ارائه می دهد.سفارشی سازی جریان های ورودی نامی مختلف و جریان های خروجی پشتیبانی می شوداین به طور گسترده ای در کنترل صنعتی، نظارت بر قدرت، انرژی جدید، مدیریت باتری و برنامه های مختلف اندازه گیری جریان DC / AC / پالس استفاده می شود.

ویژگی ها:
  • جریان های عملیاتی: 0 تا 50A
  • منبع برق: 5V ± 5٪
  • ولتاژ خروجی نامی: ±0.8V±0.5%
  • آسان نصب
  • درجه دقت بالا
کاربردها:
  • منبع برق حالت سوئیچ (SMPS)
  • منبع برق بدون وقفه (UPS)
  • منابع برق برای کاربردهای جوش
  • کاربردهای باتری
  • موتورهای متغیر AC و موتورهای سرو
  • دستگاه های تبدیل استاتیک برای محرک های موتور DC
داده های الکتریکی:

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
جریان ورودی نامی ((IP)) 6 10 15 20 25 30 40 50 A
محدوده جریان آزمایش ±15 ±25 ±375 ±50 ± 625 ±75 ±100 ±105 A
نسبت چرخش ((Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
ولتاژ خروجی نامی ±0.8±0.5% V
ولتاژ تغذیه +5±5٪ V
ولتاژ آفست 2.5±0.5٪ V
ولتاژ مرجع ((VR)) 2.5±0.8٪ V
ولتاژ مرجع خارجی 2.0-28 V
ولتاژ آفست Drift ≤±0.1 mV/°C
ولتاژ خروجی Drift ≤±0.05 mV/°C
خطی بودن ((Ip=0-±Ipn) ≤±0.2 %FS
کلاس ≤±1.0 %
di/dt >50 A/μS
زمان پاسخ ≤1 μS
پهنای باند ((-1dB) DC ¥100 KHZ
ولتاژ عایق بندی 2.5@ ((50HZ,1 دقیقه) KV
دمای کار -40+85 °C
دمای ذخیره سازی -40+105 °C

يادداشت:مشخصات محصول می تواند سفارشی شود

حسگر جریان اثر هال HBC-LSR5 سری 50A خروجی 0.8V برای مدیریت انرژی جدید و باتری
سوالات عمومی

سوال: اصل کار روش تعادل صفر جریان چیست؟

الف:روش تعادل جریان صفر (تأثير هال حلقه بسته) از یک عنصر هال برای تشخیص میدان مغناطیسی تولید شده توسط جریان اندازه گیری شده استفاده می کند.سیگنال خروجی یک کویل تعویض را برای تولید یک میدان مغناطیسی مخالف هدایت می کندجریان مقناطیسی خالص در هسته را در صفر نگه می دارد. جریان جبران متناسب با جریان اندازه گیری شده است و نتایج اندازه گیری با دقت بالا و تغییر دمای پایین را فراهم می کند.

س3: آیا این محصول از سفارشی سازی پشتیبانی می کند؟

الف:بله. سفارشی سازی جریان های ورودی نامی مختلف و مشخصات جریان خروجی برای پاسخگویی به نیازهای مختلف برنامه در دسترس است. لطفا برای جزئیات با تیم فروش ما تماس بگیرید.

س: این سنسور چه نوع جریان هایی را می تواند اندازه گیری کند؟

الف:ميتونه با دقت اندازه بگيرهجریان های DC، AC و پالس، مناسب برای نیازهای مختلف اندازه گیری موج فعلی پیچیده است.

برچسب:

hall effect based current sensor,hall effect current transducer,hall effect linear current sensor

hall effect current transducer

hall effect linear current sensor
