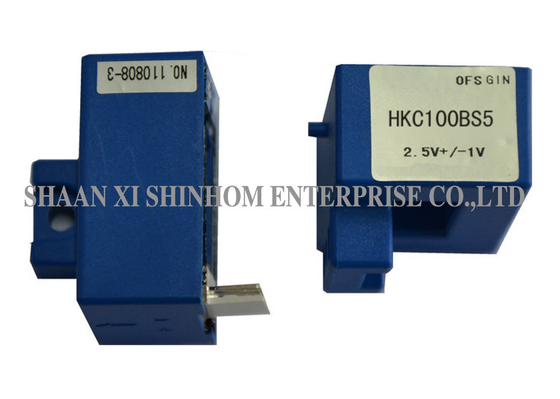

سنسور جریان هال باز حلقه HKC-BS5/BR5 سری برای AC سرعت متغیر درایو و DC موتور درایو

سنسور جریان اثر هال حلقه باز سری HKC-BS5/BR5 بر اساس اصل اندازه‌گیری اثر هال کار می‌کند و جداسازی الکتریکی بین مدارهای اولیه و ثانویه را فراهم می‌کند. این سنسور جریان‌های DC، AC یا پالسی را به دقت اندازه‌گیری می‌کند. این محصول دارای طراحی جداشونده برای نصب آسان و دقت بالا است. این سنسور به طور گسترده در منابع تغذیه جوشکاری، کاربردهای باتری‌دار، درایوهای سرعت متغیر AC، درایوهای موتور سروو، مبدل‌های استاتیک درایو موتور DC، منابع تغذیه سوئیچینگ (SMPS) و منابع تغذیه بدون وقفه (UPS) استفاده می‌شود.

ویژگی‌ها

• اصل اندازه‌گیری – اثر هال حلقه باز

• نوع اندازه‌گیری – DC / AC / پالسی

• جداسازی – جداسازی الکتریکی بین اولیه و ثانویه

• روش نصب – جداشونده

• دقت – دقت بالا

• نصب آسان

کاربردها:

• منابع تغذیه برای کاربردهای جوشکاری
• کاربردهای تغذیه با باتری
• درایوهای سرعت متغیر AC و درایوهای موتور سروو
• مبدل‌های استاتیک برای درایوهای موتور DC
• منابع تغذیه حالت سوئیچینگ (SMPS)
• منابع تغذیه بدون وقفه (UPS)

دستورالعمل استفاده

• هنگامی که جریان مورد اندازه‌گیری از سنسور عبور می‌کند، ولتاژ در انتهای خروجی اندازه‌گیری می‌شود. (توجه: سیم‌کشی اشتباه ممکن است منجر به آسیب سنسور شود)
• طراحی سفارشی در جریان ورودی نامی و ولتاژ خروجی متفاوت موجود است.

داده‌های الکتریکی:

نکات: مشخصات محصول قابل سفارشی‌سازی است

سوالات متداول

س: اصل کار سنسور جریان اثر هال حلقه باز چیست؟

پاسخ: سنسور جریان اثر هال حلقه باز بر اساس اصل اثر هال کار می‌کند. میدان مغناطیسی تولید شده توسط جریان اندازه‌گیری شده توسط عنصر هال تشخیص داده می‌شود که یک سیگنال ولتاژ متناسب با شدت میدان مغناطیسی خروجی می‌دهد. جداسازی الکتریکی بین اولیه و ثانویه از طریق کوپلینگ مدار مغناطیسی حاصل می‌شود و نیازی به اتصال الکتریکی مستقیم ندارد و ایمنی و قابلیت اطمینان را تضمین می‌کند.

س: تفاوت بین سنسورهای جریان هال حلقه باز و حلقه بسته چیست؟

پاسخ: سنسورهای حلقه باز مستقیماً ولتاژ هال را تقویت و خروجی می‌دهند. آنها ساختار ساده، هزینه کمتر و پاسخ سریع را ارائه می‌دهند و برای اندازه‌گیری عمومی صنعتی مناسب هستند. سنسورهای حلقه بسته از سیم‌پیچ جبران‌کننده برای تولید میدان مغناطیسی مخالف استفاده می‌کنند و دقت بالاتر و انحراف دمایی کمتری را ارائه می‌دهند. طراحی حلقه باز HKC-BS5/BR5 عملکرد هزینه بهتری را ارائه می‌دهد و برای اکثر کاربردهای صنعتی مناسب است.

س: مزایای طراحی جداشونده چیست؟

پاسخ: طراحی جداشونده نصب، نگهداری و تعویض سنسور را تسهیل می‌کند. برای مونتاژ و جداسازی نیازی به ابزار پیچیده نیست و کارایی نصب در محل و راحتی نگهداری را بهبود می‌بخشد.
