سنسور جریان اثر هال سری HBC-X 50 آمپر جداسازی گالوانیکی برای منابع تغذیه سوئیچینگ و درایوهای فرکانس متغیر

مذاکره
MOQ
قابل مذاکره
قیمت
Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
ولتاژ تغذیه: ± 15 ولت ± 5 درصد
ورودی دارای امتیاز: 0A ~ 50A
خروجی رتبه بندی شده: 0.5 ± 10 میلی آمپر، 0.5 ± 25 میلی آمپر، درصد
نصب و راه اندازی: نصب PCB
جریان افست: ≤±0.25mA
سفارشی: بله
برجسته کردن:

سنسور جریان اثر هال 50 آمپر

,

سنسور جریان جداسازی گالوانیکی

,

سنسور SMPS سری HBC-X
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: HBC-X
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

راسری HBC-Xسنسور جریان اثر هال حلقه بسته از یک اصل حلقه بسته (جبران) استفاده می کند و ایزوله الکتریکی بین مدارهای اولیه و ثانویه را فراهم می کند. این به طور دقیق جریان های DC، AC یا پالس را با محدوده اندازه گیری اندازه گیری می کند0-50A. محصول دارای ولتاژ تغذیه استDC ± 15 ولت 5 ± %. رامحفظه گلدان اپوکسیمحافظت عالی در برابر رطوبت، ضد گرد و غبار و عایق را فراهم می کند. ارائه می دهددقت بالا،خطی بودن عالی،رانش دمای پایین، ورد تداخل خارجی بالا. دارای زمان پاسخگویی بهینه است،بدون از دست دادن درج،مصرف برق کم، نصب آسان وپشتیبانی سفارشی سازی. به طور گسترده ای استفاده می شوداینورترها،یو پی اس،سنجش جریان فتوولتائیک،سوئیچینگ منابع تغذیه،درایوهای فرکانس متغیر، و مختلفکاربردهای انرژی جدید.

ویژگی ها

  • محدوده اندازه گیری - 0-50A
  • ولتاژ تغذیه - DC ± 15 ولت ± 5٪
  • اصل اندازه گیری - اثر هال حلقه بسته
  • جداسازی - جداسازی الکتریکی بین اولیه و ثانویه
  • فرآیند گلدان - رزین اپوکسی
  • دقت - دقت بالا
  • خطی بودن - عالی
  • نوع اندازه گیری - DC / AC / پالس

برنامه های کاربردی

  • برنامه های کاربردی اینورتر
  • درایو با سرعت متغیر AC/DC
  • منابع تغذیه بدون وقفه (UPS)
  • منابع تغذیه حالت سوئیچ شده (SMPS)
  • کاربردهای جریان فتوولتائیک (PV).
  • اندازه گیری جعبه کمباین انرژی جدید
  • برنامه Automobile By-wire
  • سنجش جریان تجهیزات شارژ وسایل نقلیه الکتریکی
  • تبدیل فرکانس لوازم خانگی اندازه گیری جریان آبگرمکن الکترومغناطیسی

داده های الکتریکی:

HBC10XA HBC20XA HBC30XA HBC50XA
جریان ورودی نامی 10 20 30 50 الف
محدوده جریان را تست کنید 20 40 60 100 الف
نسبت چرخش 1000 1000 1500 2500 تی
مقاومت سیم پیچ ثانیه 60 60 100 150 Ω
جریان خروجی نامی 0.5±10٪ 0.5±20٪ 0.5±20٪ 0.5±20٪ mA
ولتاژ تغذیه 15±5٪ V
جریان افست ≤±0.25 mA
دریفت جریان را افست کنید -40℃+85℃ ≤±0.5 mA
خطی بودن ≤±0.2 %FS
کلاس ≤±0.7 %
di/dt 50- A/µS
زمان پاسخگویی ＜1 μS
پهنای باند DC ~ 200 KHZ
ولتاژ عایق 2.5 KV
دمای عملیاتی -40+85 ℃
دمای ذخیره سازی -40+105 ℃
می چرخد

می چرخد

نسبت

جریان ورودی نامی

IPN[A]

ولتاژ خروجی نامی

VOUT[V]

 Pri DCR[mΩ]

اندوکتانس Pri

[uH]
تک فاز 1 10±(20±30±50±20) 0.625±2.5 0.05 0.025
2 ± 5 (±10، ± 15، 25±) 2.5±0.625 0.20 0.1
4 2.5± (±5، 7.5±، 12.5±) 2.5±0.625 1.00 0.4
سه فاز 1 10± (20±، 30±) 2.5±0.625 0.05 0.025

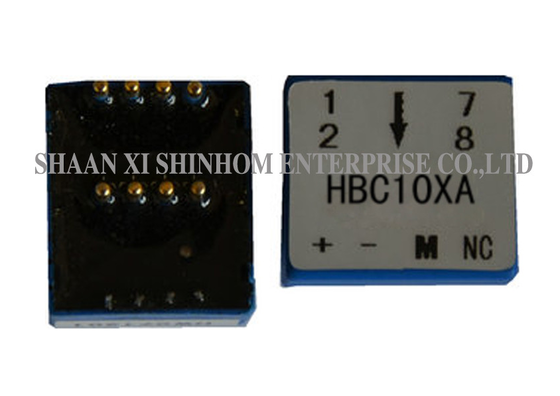

سنسور جریان اثر هال سری HBC-X 50 آمپر جداسازی گالوانیکی برای منابع تغذیه سوئیچینگ و درایوهای فرکانس متغیر

نکات: مشخصات محصول را می توان سفارشی کرد

سوالات متداول

س: مزایای گلدان اپوکسی چیست؟

پاسخ: گلدان رزین اپوکسی در برابر رطوبت، ضد گرد و غبار و عایق محافظت می کند. این عملکرد پایدار درازمدت سنسور را در محیط‌های سخت مختلف تضمین می‌کند و استحکام مکانیکی و مقاومت در برابر لرزش را افزایش می‌دهد.

س: ولتاژ تغذیه این سنسور چقدر است؟

A: ولتاژ تغذیه استDC ± 15 ولت ± 5 درصد. محدوده ولتاژ گسترده برای سیستم های مختلف منبع تغذیه صنعتی مناسب است و یکپارچگی سیستم را تسهیل می کند.

س: مزایای عدم تلفات درج و مصرف برق کم چیست؟

الف:بدون از دست دادن درجاطمینان حاصل می کند که مدار مورد آزمایش تحت تأثیر سنسور قرار نگرفته است و بازده مدار اصلی را حفظ می کند.مصرف برق کمخود گرمایش سنسور را کاهش می دهد، پایداری طولانی مدت را بهبود می بخشد و مصرف انرژی سیستم را کاهش می دهد.
