خانه /محصولات/حسگر کنونی Hall Effect/حسگر جریان اثر هال HBC-DSR5 سری 40A خروجی ولتاژ آنالوگ برای تنظیم سرعت VF و حفاظت PV

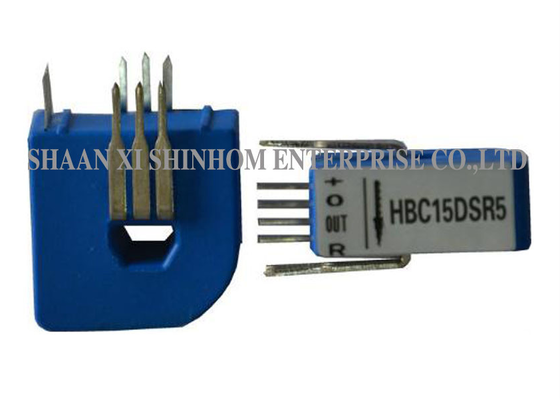

حسگر جریان اثر هال HBC-DSR5 سری 40A خروجی ولتاژ آنالوگ برای تنظیم سرعت VF و حفاظت PV

مذاکره
MOQ
قابل مذاکره
قیمت
Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
ولتاژ تغذیه: +5V±5٪
ورودی دارای امتیاز: 6A,15A,25A,40A
خروجی رتبه بندی شده: 0.625V±0.5%
رتبه بندی IP: IP44
گواهی: CE, RoHS, ISO
سفارشی: بله
برجسته کردن:

خروجی آنالوگ 40A حسگر جریان اثر هال

,

سنسور اثر هال برای تنظیم سرعت VF

,

سنسور جریان با محافظت PV
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: HBC-DSR5
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

سنسور جریان اثر هال حلقه بسته سری HBC-DSR5 از اصل تعادل مغناطیسی (اثر هال حلقه بسته) استفاده می کند و جداسازی الکتریکی بین مدارهای اولیه و ثانویه را فراهم می کند. این سنسور جریان های DC، AC، پالس و نامنظم را با دقت اندازه گیری می کند. این محصول از یک منبع تغذیه واحد با خروجی ولتاژ آنالوگ و مونتاژ انعطاف پذیر استفاده می کند. این محصول مطابق با استانداردهای شعله باز UL94-V0، دارای گواهینامه سیستم مدیریت کیفیت خودرو IATF16949 و گواهینامه های RoHS و CE می باشد. این سنسور به طور گسترده در درایوهای فرکانس متغیر، منابع تغذیه سوئیچینگ، UPS، تجهیزات مبدل، تجهیزات صنعتی (دستگاه های جوشکاری، ماشین آلات نساجی و غیره)، حفاظت خورشیدی فتوولتائیک و تولید برق بادی استفاده می شود.ویژگی ها:

تعادل مغناطیسی (حلقه بسته اثر هال)
  1. مطابق با UL 94-V0
  2. دارای گواهینامه IATF16949، RoHS و CE
  3. مونتاژ انعطاف پذیر
  4. منبع تغذیه واحد
  5. کاربردها:
دستگاه تنظیم سرعت VF
  1. SMPS
  2. UPS
  3. دستگاه مبدل
  4. صنعت (دستگاه جوشکاری، ماشین نساجی و غیره)
  5. حفاظت از انرژی خورشیدی فتوولتائیک
  6. انرژی بادی
  7. مزایا
دقت عالی، خطی بودن بسیار خوب
  1. انحراف حرارتی کم
  2. پهنای باند وسیع
  3. پاسخ سریع
  4. مصونیت بالا در برابر تداخل خارجی
  5. قابلیت اضافه بار خوب
  6. اندوکتانس کم
  7. داده های الکتریکی:
HBC06DSR5
HBC15DSR5 HBC25DSR5 HBC40DSR5 جریان ورودی نامی
6 15 25 40 A نسبت دور
19.2 48 80 120 A نسبت دور
960 1200 2000 T T ولتاژ خروجی نامی
0.625±0.5% V V V V انحراف ولتاژ آفست
+5±5% V انحراف ولتاژ آفست
2.5±0.5% V انحراف ولتاژ آفست
2.5±0.75% V انحراف ولتاژ آفست
≤±0.5@-40 تا +85 درجه سانتیگراد mV/°C خطی بودن
≤±0.2 %FS کلاس
≤±0.7 % di/dt
>50 A/µS زمان پاسخ
<500 nS پهنای باند (-1db)
DC تا 200 KHZ ولتاژ عایق
50Hz، 1 دقیقه، 2.5 KV دمای عملیاتی
-40 تا +85 °C یادداشت ها:
-40 تا +105 °C یادداشت ها:

حسگر جریان اثر هال HBC-DSR5 سری 40A خروجی ولتاژ آنالوگ برای تنظیم سرعت VF و حفاظت PV

مشخصات محصول قابل سفارشی سازی استسوالات متداول

س: تفاوت سنسور اثر هال تعادل مغناطیسی با سنسور هال استاندارد چیست؟

پاسخ:

DC، AC، پالس و نامنظم از یک سیم پیچ جبران کننده برای ایجاد یک میدان مغناطیسی مخالف استفاده می کند و شار مغناطیسی خالص در هسته را به صفر می رساند. این امر دقت بالاتر و انحراف دمایی کمتری را فراهم می کند. یک سنسور هال حلقه باز استاندارد مستقیماً ولتاژ هال خروجی را تقویت می کند، با ساختاری ساده تر اما دقت نسبتاً پایین تر.س: این سنسور چه نوع جریان هایی را می تواند اندازه گیری کند؟پاسخ:

این سنسور می تواند جریان های

DC، AC، پالس و نامنظم را اندازه گیری کند، که برای اندازه گیری دقیق اشکال موج جریان پیچیده مختلف مناسب است و الزامات درایوهای فرکانس متغیر، اینورترها و برنامه های انرژی جدید را برآورده می کند.
