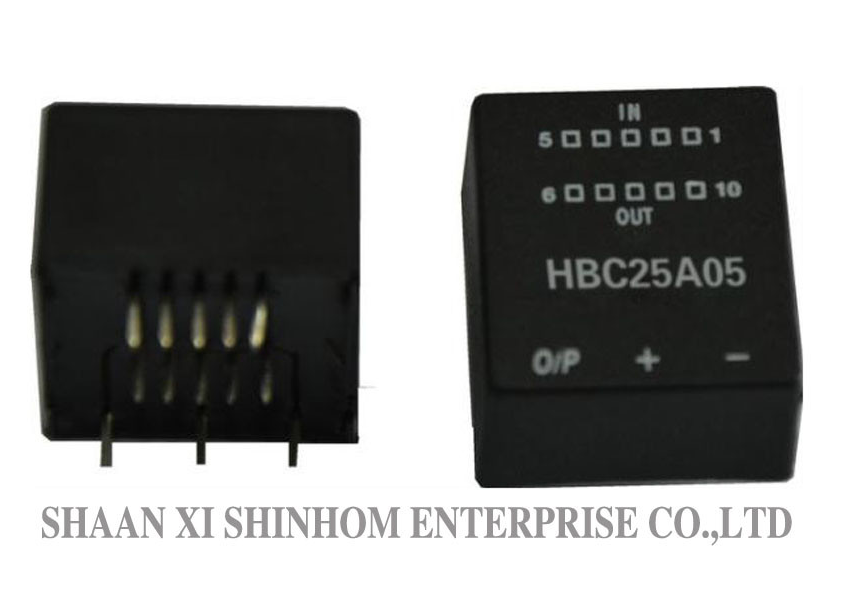

حسگر جریان اثر هال HBC25A05 برای اینورترها و تشخیص جریان PV

مذاکره
MOQ
قابل مذاکره
قیمت
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
ولتاژ تغذیه: + 15 ولت + 5٪
ورودی: 25A
خروجی: 25mA±0.5%
نسبت چرخش: 1:1000
دمای عملیاتی: -40 ～+85
دمای ذخیره سازی: -40+105°C
برجسته کردن:

حسگر جریان اثر هال HBC25A05

,

سنسور جریان برای اینورترها

,

سنسور تشخیص جریان PV
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: HBC25A05
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

سنسور جریان اثر هال حلقه بسته HBC25A05 از اصل حلقه بسته (جبران) استفاده می کند و جداسازی الکتریکی بین مدارهای اولیه و ثانویه را فراهم می کند. این سنسور جریان های DC، AC یا پالس را با جریان نامی 25 و نسبت دور 1:1000 با جریان خروجی ≤±0.15 به دقت اندازه گیری می کند. ولتاژ تغذیه محصول +15V±5% است. این سنسور دقت بالا، خطی بودن عالی و انحراف دمایی کم و رد تداخل خارجی بالا استفاده می شود.بدون افت درج، مصرف انرژی کم و اینورترها، درایوهای سرعت متغیر AC/DC و UPS و منابع تغذیه سوئیچینگ و سنسور جریان فتوولتائیک و اندازه گیری جعبه ترکیب انرژی جدید و سنسور جریان تجهیزات شارژ EV و اندازه گیری جریان آبگرمکن الکترومغناطیسی و اندازه گیری جریان آبگرمکن الکترومغناطیسی استفاده می شود.ویژگی ها

جریان خروجی – 25mA

  • نسبت دور – 1:1000
  • ولتاژ تغذیه – +15V±5%
  • اصل اندازه گیری – اثر هال حلقه بسته
  • جداسازی – جداسازی الکتریکی بین اولیه و ثانویه
  • دقت – دقت بالا
  • خطی بودن – عالی
  • کاربردها
  • سنسور جریان اینورتر

سنسور جریان فتوولتائیک (PV)

  • اندازه گیری جعبه ترکیب انرژی جدید
  • منابع تغذیه بدون وقفه UPS
  • منابع تغذیه سوئیچینگ (SMPS)
  • سنسور جریان تجهیزات شارژ EV
  • تبدیل فرکانس لوازم خانگی
  • اندازه گیری جریان آبگرمکن الکترومغناطیسی
  • داده های الکتریکی:
  • HBC25A05

جریان ورودی نامی


 25
A 6.3 100˜320(±15V)
A امپدانس بار (در جریان نامی) 100˜320(±15V)
Ω جریان خروجی نامی -40˜+85
mA ولتاژ تغذیه <1
V تغذیه به صورت ایستا 25°C مصرف می کند ±12
mA نسبت دور <1
جریان آفست صفر ≤±0.15
mA انحراف جریان آفست -40°C˜+85°C <1
mA زمان پاسخ <1
µs خطی بودن ≤±0.2
%FS ولتاژ عایق 50Hz، 1 دقیقه 2.5
KV 4 >50
A/μs پهنای باند (-3dB) DC…150
KHz مقاومت سیم پیچ ثانویه 110
Ω دمای عملیاتی -40˜+85
°C دمای ذخیره سازی جریان ورودی نامی (Ipn)
°C دور جریان ورودی نامی (Ipn)
Pri Z خروجی نامی جریان (mA) دور
نسبت		 Pri Z
mΩ		 Pri Lk
uH		 1
25
50 6.3 1/1000 6.3 0.023 2 12
24 4/1000 4.4 4.4 0.09 3 8
16 24 3/1000 4.4 0.21 4 6
12 24 4/1000 4.4 0.37 5 5
25 25 5/1000 6.3 0.58 یادداشت ها: مشخصات محصول قابل سفارشی سازی است سوالات متداول

حسگر جریان اثر هال HBC25A05 برای اینورترها و تشخیص جریان PV

س: نسبت دور 1:1000 به چه معناست؟

پاسخ:

نسبت دور 1:1000 به نسبت جریان اولیه به جریان جبران ثانویه 1:1000 اشاره دارد. به عنوان مثال، جریان اولیه 25 آمپر معادل جریان جبران ثانویه 25 میلی آمپر است که می تواند مستقیماً خروجی شود یا از طریق یک مقاومت به سیگنال ولتاژ تبدیل شود.

رایگانپاسخ:

عدم افت درج

رایگان س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟پاسخ:

شما می توانید درخواست نمونه را از طریق وب سایت یا ایمیل ما ارسال کنید. لطفاً اطلاعات شرکت و مدل مورد نظر خود را ارائه دهید. نمونه ها

رایگان هستند و ظرف مدت 3-5 روز کاری ارسال می شوند. زمان تحویل سفارش انبوه به طور کلی 2-8 هفته است.
