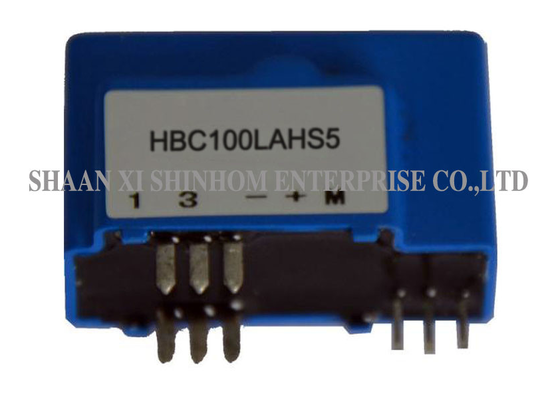

سنسور جریان اثر هال HBC100LAHS5 100 آمپر جداسازی گالوانیکی برای درایوهای فرکانس متغیر و انرژی بادی

مذاکره
MOQ
قابل مذاکره
قیمت
Hall Effect Current Sensor HBC100LAHS5 100A Galvanic Isolation for Variable Frequency Drives and Wind Power
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
ولتاژ تغذیه: +5V±5٪
ورودی: 100A
خروجی: ±0.625V±0.5%
نصب و راه اندازی: نصب PCB
گواهی: CE, RoHS, ISO
مواد پلاستیکی: PBT G30/G15، UL94-V0
برجسته کردن:

سنسور جریان اثر هال 100 آمپر

,

سنسور اثر هال جداسازی گالوانیکی

,

سنسور جریان برای درایوهای فرکانس متغیر
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: HBC100LAHS5
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

سنسور جریان اثر هال حلقه بسته HBC100LAHS5 از اصل حلقه بسته (جبران) استفاده می کند و جداسازی الکتریکی بین مدارهای اولیه و ثانویه را فراهم می کند. این سنسور جریان های DC، AC یا پالس را با محدوده اندازه گیری 0-100A و نسبت دور 1:1200 به دقت اندازه گیری می کند. این محصول دارای ولتاژ تغذیه +5V±5% و ولتاژ خروجی نامی ±0.625V±0.5% است. این سنسور دقت بالایی دارد و نصب آن آسان است. این محصول به طور گسترده در اینورترها، درایوهای سرعت متغیر AC/DC، UPS، منابع تغذیه سوئیچینگ، سنسور جریان فتوولتائیک، اندازه گیری جعبه ترکیب انرژی نو، سنسور جریان انرژی باد، سنسور جریان تجهیزات شارژ خودروی برقی، کاربردهای خودرویی درایو-بای-وایِر، تبدیل فرکانس لوازم خانگی، کمپرسورهای هوای اتوماتیک، سنسور جریان بسته باتری هیبریدی و سیستم های فرمان برقی خودرو استفاده می شود.

ویژگی ها:
  • حلقه بسته
  • جریان های عملیاتی: 0 تا 100 آمپر
  • منبع تغذیه: +5V±5%
  • ولتاژ خروجی نامی: ±0.625V±0.5%
  • درجه دقت بالا
  • نصب آسان
کاربردها:
  • کاربردهای اینورتر
  • درایو سرعت متغیر AC/DC
  • منابع تغذیه بدون وقفه (UPS)
  • منابع تغذیه سوئیچینگ (SMPS)
  • کاربردهای جریان فتوولتائیک (PV)
  • اندازه گیری جعبه ترکیب انرژی نو
  • تشخیص جریان در صنعت انرژی باد
  • سنسور جریان تجهیزات شارژ خودروی برقی
  • کاربرد خودرویی درایو-بای-وایِر
  • تبدیل فرکانس لوازم خانگی
  • کاربرد کمپرسور هوای اتوماتیک
  • سنسور جریان بسته باتری هیبریدی
  • کاربرد سیستم فرمان برقی خودرو
داده های الکتریکی:
HBC100LAHS5
جریان ورودی نامی (Ipn)100A
محدوده جریان تست (Ip)±240A
نسبت دور (Np/Ns)1:1200T
ولتاژ خروجی نامی±0.625±0.5%V
ولتاژ تغذیه+5±5%V
جریان مصرفی20+ Ip *( Np/Ns)mA
ولتاژ آفست2.5±0.4%V
ولتاژ مرجع (VR)2.5±0.5%V
ولتاژ مرجع خارجی2.0-2.8V
انحراف ولتاژ آفست≤±0.1mV/℃
انحراف ولتاژ خروجی≤±0.05mV/℃
خطی بودن (Ip=0-±Ipn)≤±0.2%FS
کلاس≤±1.0%
di/dt＞100A/µS
زمان پاسخ (100A/µS, 10%～90%)≤1µS
پهنای باند (-3db)DC～100KHZ
ولتاژ عایق (50HZ,AC,1min)5.0KV
دمای عملیاتی (TA)-40～+85℃
دمای ذخیره سازی (TS)-40～+105℃
وزن ناخالص (M)22g

سنسور جریان اثر هال HBC100LAHS5 100 آمپر جداسازی گالوانیکی برای درایوهای فرکانس متغیر و انرژی بادی

یادداشت ها: مشخصات محصول قابل سفارشی سازی است

سوالات متداول
س: اصل کار سنسور اثر هال حلقه بسته چیست؟
پاسخ: سنسور اثر هال حلقه بسته از یک عنصر هال برای تشخیص میدان مغناطیسی تولید شده توسط جریان اندازه گیری شده استفاده می کند. سیگنال خروجی یک سیم پیچ جبران کننده را هدایت می کند تا یک میدان مغناطیسی مخالف ایجاد کند و شار مغناطیسی خالص در هسته را به صفر برساند. جریان جبران کننده متناسب با جریان اندازه گیری شده است و نتایج اندازه گیری با دقت بالا و انحراف دمایی کم را ارائه می دهد.
س: نسبت دور 1:1200 به چه معناست؟
پاسخ: نسبت دور 1:1200 به معنای نسبت جریان اولیه به جریان جبران کننده ثانویه 1:1200 است. به عنوان مثال، یک جریان اولیه 100 آمپر معادل تقریباً 83.3 میلی آمپر جریان جبران کننده ثانویه است که از طریق مقاومت داخلی به ولتاژ خروجی ±0.625 ولت تبدیل می شود.
س: این محصول برای چه کاربردهای انرژی نو مناسب است؟
پاسخ: این محصول برای سنسور جریان فتوولتائیک، اندازه گیری جعبه ترکیب انرژی نو، سنسور جریان انرژی باد، سنسور جریان تجهیزات شارژ خودروی برقی و سنسور جریان بسته باتری هیبریدی در زمینه انرژی نو مناسب است.
س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟
پاسخ: شما می توانید از طریق وب سایت یا ایمیل ما درخواست نمونه را ارسال کنید. لطفاً اطلاعات شرکت و مدل هدف خود را ارائه دهید. نمونه ها رایگان هستند و ظرف 3-5 روز کاری ارسال می شوند. زمان تحویل سفارش انبوه به طور کلی 2-8 هفته است.
