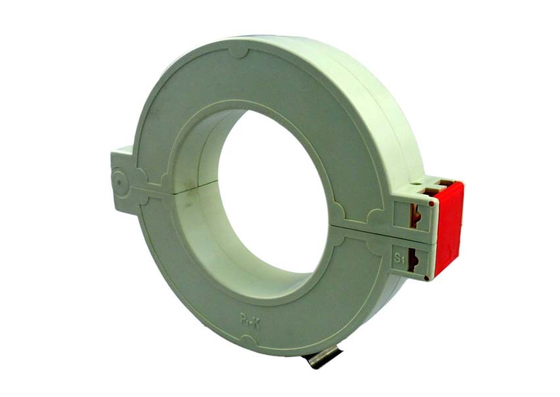

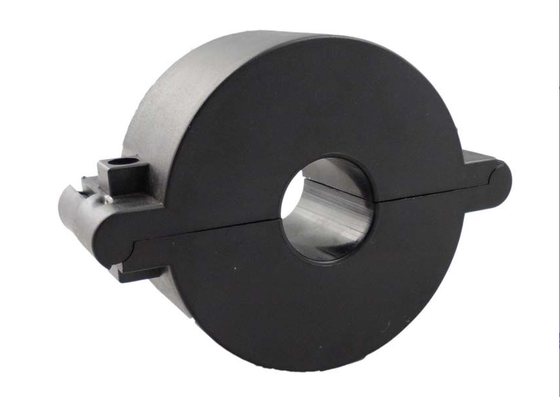

خود قفل کردن هسته تقسیم شده CT سری SCTK660A برای توزیع برق و کنترل اتوماسیون

مذاکره
MOQ
قابل مذاکره
قیمت
Self-Locking Split-Core CT SCTK660A Series for Power Distribution and Automation Control
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
محدوده فعلی: 0.5 ~ 630A
خروجی: 0.333 ولت (AC) یا 0-500 میلی آمپر
کلاس: 0.2، 0.5، 1.0
قدرت دی الکتریک: 5.0kv/1mA/1min
پنجره داخلی: 10 تا 32 میلی متر
قابل تنظیم: بله
برجسته کردن:

قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات

,

ترانسفورماتور جریان هسته تقسیم شده برای کنترل اتوماسیون

,

SCTK660A سری CT با ویژگی قفل کردن خود
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری SCTK660A
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

اینسری SCTK660Aترانسفورماتور جریان تقسیم هسته برای اندازه گیری و نظارت جریان در شبکه های توزیع برق جدید یا موجود طراحی شده است. این محصول از ساختار خود قفل دار با هسته تقسیم شده استفاده می کند که امکان نصب سریع را بدون جدا کردن یا جدا کردن کابل ها یا شینه ها فراهم می کند. طراحی پنجره عریض کابل ها یا شینه های با قطر بزرگ را در خود جای می دهد. سیم پیچ ثانویه دارای یک مقاومت موازی دقیق داخلی است که خروجی ایمن ولتاژ پایین را بدون نیاز به مقاومت های نمونه برداری خارجی فراهم می کند. پوشش اپوکسی عملکرد عالی عایق را تضمین می کند. این به طور گسترده ای برای اندازه گیری جریان، نظارت، و حفاظت در خطوط برق و تجهیزات، و همچنین اندازه گیری جریان و توان برای موتورها، روشنایی، کمپرسورهای هوا، HVAC و سیستم های کنترل اتوماسیون، و همچنین نظارت بر انرژی و دستگاه های حفاظت رله استفاده می شود.

ویژگی ها
  • محدوده اندازه گیری - 0.5A-630A
  • ساختار خود قفل دار با هسته تقسیم شده
  • پنجره عریض - کابل ها و باسبارهای بزرگ را در خود جای می دهد
  • مقاومت دقیق داخلی - خروجی ولتاژ پایین ایمن
  • کپسولاسیون رزین اپوکسی

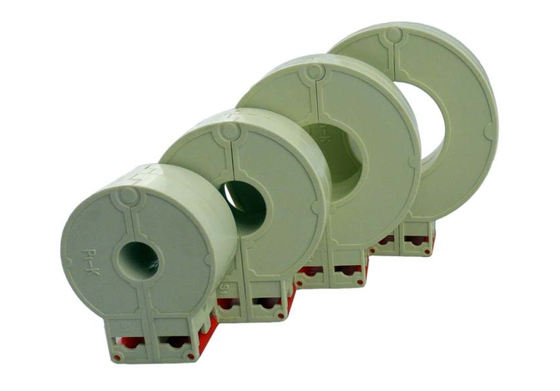

  • اندازه های متعدد موجود است
  • نصب بدون کابل کشی
  • باعث صرفه جویی در زمان و هزینه نصب می شود
برنامه های کاربردی
  • اندازه گیری و مانیتورینگ جریان خط برق
  • حفاظت جریان تجهیزات الکتریکی
  • اندازه گیری جریان و توان موتور
  • نظارت بر قدرت سیستم روشنایی
  • نظارت بر جریان کمپرسور هوا
  • سیستم های HVAC
  • سیستم های کنترل اتوماسیون
  • دستگاه های نظارت بر انرژی و حفاظت رله
پارامتر الکتریکی
فرکانس50-2.5 کیلوهرتز
ورودی رتبه بندی شده0.5A-630A
محدوده اندازه گیری10٪ در - 130٪ در
خروجی رتبه بندی شده0.333V (AC) یا 0-5A
نسبت≤± 0.2٪
زاویه فاز≤ ± 30 دقیقه
قدرت دی الکتریک5.0KV/1mA/1min
مقاومت عایقDC500V/100MΩmin
پارامتر مکانیکی
موردABS/UL94-V0
بابینPBT
هستهپرمالوی
ساختار داخلیاپوکسی
ساخت و سازکراوات
دمای عملیاتی-25 ℃ تا 75 ℃
رطوبت عملیاتی≤85%
اتصال خروجیترمینال یا سیم UL1015 22AWG 1.5 متر
انتخاب نوع
P/Nورودی رتبه بندی شده
(الف)		خروجی (mA/V)دقتابعاد (میلی متر)
الفبسیDE
SCTK660A-010

0.5-100A

(1,5,10,30,50,100)

0-50 میلی آمپر

0.333 ولت

0.2،0.5،1.050.040.022.510.024.0
SCTK660A-016

1-250A

(10,50,75,100,200,250)

0-100mA/1A

0.333 ولت

0.2،0.5،1.061.050.022.516.024.0
SCTK660A-025

5-400A

(10,50,100,200,250,400)

0-200mA/1A/5A

0.333 ولت

0.2،0.5،1.074.062.022.525.024.0
SCTK660A-032

5-630A

(10,50,100,200,250,630)

0-200mA/1A/5A

0.333 ولت

0.2،0.5،1.081.570.022.532.024.0

خود قفل کردن هسته تقسیم شده CT سری SCTK660A برای توزیع برق و کنترل اتوماسیون

یادداشت ها:مشخصات محصول را می توان سفارشی کرد

سوالات متداول

س: آیا ترانسفورماتور جریان تقسیم هسته در حین نصب نیاز به قطع برق یا حذف کابل دارد؟

الف:نهسری SCTK660Aاز یک ساختار خود قفل هسته تقسیم شده با هسته ای که باز و بسته می شود استفاده می کند. می توان آن را بدون جدا کردن یا جدا کردن کابل یا شینه نصب کرد. این به ویژه برای پروژه ها و برنامه های مقاوم سازی مناسب است که در آن برق نمی تواند قطع شود و به طور قابل توجهی هزینه و زمان نصب را کاهش می دهد.

س: مزایای ساختار خود قفل چیست؟

الف:ساختار خود قفل شونده تضمین می کند که ترانسفورماتور پس از نصب به طور ایمن روی کابل یا شینه قفل می شود. به دلیل ارتعاش یا نیروهای خارجی شل نمی شود یا جابجا نمی شود و نصب ایمن و قابل اطمینان را تضمین می کند. عملیات ساده است و برای نصب یا حذف به ابزار خاصی نیاز نیست.

س: عملکرد مقاومت دقیق داخلی چیست؟

الف:سیم پیچ ثانویه دارای یک مقاومت موازی دقیق داخلی است. این سیگنال جریان را مستقیماً به یک خروجی ولتاژ پایین ایمن تبدیل می کند و نیاز به مقاومت های نمونه برداری خارجی را از بین می برد. این کار نصب را ساده می کند، ایمنی را بهبود می بخشد و هزینه قطعات و فضای نصب را کاهش می دهد.

س: چگونه برای نمونه درخواست کنیم؟ زمان تحویل چقدر است؟

الف:شما می توانید یک نمونه درخواست را از طریق وب سایت یا ایمیل ما ارسال کنید. لطفا اطلاعات شرکت و مدل هدف خود را ارائه دهید. نمونه ها رایگان هستند و ظرف 3-5 روز کاری ارسال می شوند. زمان سفارش انبوه معمولاً 2-8 هفته است.
