خانه /محصولات/تقسیم هسته ترانسفورماتور فعلی/ترانسفورماتور جریان هسته جدا شونده سری SCTK663 برای مدیریت توان و سیستم های تهویه مطبوع

ترانسفورماتور جریان هسته جدا شونده سری SCTK663 برای مدیریت توان و سیستم های تهویه مطبوع

مذاکره
MOQ
قابل مذاکره
قیمت

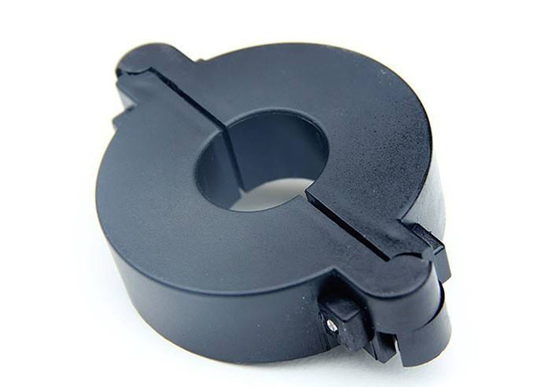

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
محدوده فعلی: 5 تا 1000 آمپر
خروجی: 0-5A / 0-10V (AC)
کلاس: 0.2، 0.5، 1.0
پنجره داخلی: 25 میلی متر، 45 میلی متر
مواد اصلی: فولاد سیلیکونی
قابل تنظیم: بله
برجسته کردن:

ترانسفورماتور جریان هسته تقسیم شده برای HVAC

,

مدیریت توان ترانسفورماتور جریان هسته جدا شونده SCTK663

,

ترانسفورماتور جریان هسته جدا شونده با گارانتی
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری SCTK663
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

درسری SCTK663ترانسفورماتور جریان دو هسته ای برای نیازهای نصب پس از نصب در شبکه های توزیع برق موجود طراحی شده است.این محصول از یک ساختار هسته تقسیم شده استفاده می کند که امکان نصب سریع را بدون قطع یا حذف کابل ها یا بارهای بس فراهم می کند.. آن را با کابل های اتصال برای تثبیت قابل اعتماد و محکم، به طور قابل توجهی کاهش هزینه های نصب کار. دو اندازه پنجره در دسترس است: 25mm و 45mm،مناسب برای نیازهای مختلف قطر کابلاین به طور گسترده ای در کنترل دمای HVAC، مدیریت برق، سیستم های اتوماسیون ساختمان، اندازه گیری جریان موتور، روشنایی و نظارت بر جریان تجهیزات تهویه مطبوع استفاده می شود.

ویژگی ها
  • محدوده اندازه گیری: 5A-1000A
  • سیگنال خروجی: 0-10V یا 0-5A
  • اندازه پنجره: 25 / 45mm (اختیاری)
  • ساختار هسته تقسیم شده ️ نیازی به برداشتن کابل نیست
  • تثبیت سیم ربات امن و قابل اعتماد
  • سازگار با کنترل دمای HVAC
  • مناسب برای مدیریت انرژی و اتوماسیون ساختمان
  • صرفه جویی در هزینه های نصب نیروی کار
درخواست ها
  • سیستم های کنترل دمای HVAC
  • مدیریت انرژی
  • سیستم های اتوماسیون ساختمان
  • اندازه گیری جریان موتور
  • نظارت بر جریان سیستم روشنایی
  • نظارت بر جریان تجهیزات تهویه مطبوع
  • سیستم های توزیع برق
  • پروژه های بازسازی (تثبیت آنلاین)
پارامتر الکتریکی
فرکانس 50 تا 400 هرتز
ورودی نامی 5A-1000A
محدوده اندازه گیری 5 درصد تا 130 درصد
تولید نامی 0-10V ((AC) یا 0-5A
نسبت ≤ ± 0.2%
زاویه فاز ≤ ±10 دقیقه
قدرت دی الکتریک 2.5KV/1mA/1 دقیقه
مقاومت عایق DC500V/100MΩmi
پارامتر مکانیکی
پرونده PC /UL94-V0
بوبین PBT
ساختار داخلی اپوکسی
ساخت و ساز رباط
دمای عملیاتی -25°C+75°C
رطوبت عملیاتی ≤85%
اتصال خروجی UL1015 22AWG سیم ((سیم دوقلو) 2.5m

اندازه سیم: اندازه گیری بیش از حد CT بهتر از اندازه گیری کمتر آن است.به جای استفاده از اندازه سیم MCM، زیرا ضخامت عایق از یک تولید کننده سیم به دیگری متفاوت است..

انتخاب نوع
P/N ورودی نامی (A) خروجی (mA/V) دقت ابعاد ((ملی متر)
Φ A ب C D E
SCTK663A-025

5-400A

(5)100,250،400A)

0-200mA

0-10 ولت

 0.2,0.5,1.0 25 118 90 42 16 32
SCTK663B-045

50-1000A

(۵۰،250,400،1000A)

0-500mA

0-10 ولت

 0.2,0.5,1.0 45 145 113 42 16 32

ترانسفورماتور جریان هسته جدا شونده سری SCTK663 برای مدیریت توان و سیستم های تهویه مطبوع

توجه: مشخصات محصول می تواند سفارشی شود

سوالات عمومی
س: چگونه بین پنجره های 25 میلی متری و 45 میلی متری انتخاب کنیم؟

ج: پنجره 25 میلی متری برای کابل های کوچکتر (قطر بیرونی ≤25 میلی متری) مناسب است. پنجره 45 میلی متری برای کابل های بزرگتر یا بار های بس (قطر بیرونی ≤45 میلی متری) مناسب است. هنگام انتخاب،لطفا اندازه پنجره مناسب را بر اساس قطر بیرونی کابل مورد آزمایش انتخاب کنید..

س: چگونه بین خروجی های 0-10 و 0-5A انتخاب کنیم؟

الف:0-10 ولتخروجی برای سیستم های کنترل که نیاز به سیگنال ولتاژ دارند (مانند PLC، DCS، کنترل کننده های ساختمان) مناسب است.خروجی 0-5A برای ابزار اندازه گیری جریان ورودی سنتی و دستگاه های حفاظت مناسب استلطفاً بر اساس رابط ورودی تجهیزات خود انتخاب کنید.

س: مزایایایی که از اتصال کابل ها می توان داشت چیست؟

ج: تثبیت کابل نیازی به ابزار خاصی ندارد، نصب آن ساده و سریع است. این تضمین می کند که ترانسفورمور به طور ایمن به کابل ثابت شده است و به دلیل لرزش یا نیروهای خارجی تغییر نمی کند.برای نصب دسته و ساخت در محل مناسب است.
