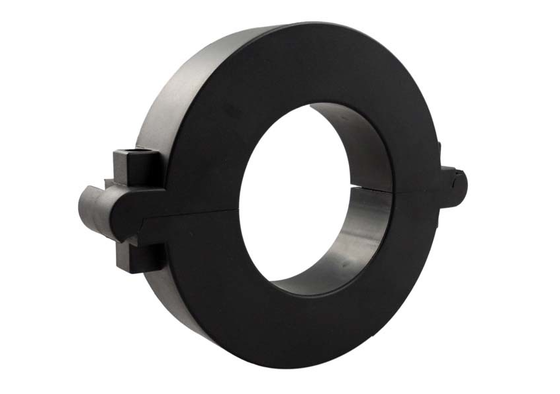

ترانسفورماتور جریان هسته جدا شونده سری SCTK662 برای کنتورهای انرژی با دقت بالا

مذاکره
MOQ
قابل مذاکره
قیمت
Split-Core Current Transformer SCTK662 Series for High Accuracy Energy Metering
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
محدوده فعلی: 5 تا 3000 آمپر
خروجی: 0-5A / 0-10V (AC)
کلاس: 0.2، 0.5، 1.0
حالت خروجی: خروجی سرب
قطر سیم بستن: 25 میلی متر -00 میلی متر
قابل تنظیم: بله
برجسته کردن:

ترانسفورماتور جریان هسته جدا شونده سری SCTK662

,

ترانسفورماتور جریان هسته جدا شونده با دقت بالا

,

ترانسفورماتور جریان کنتور انرژی
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری SCTK662
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

سری SCTK662بدون استفاده از CT ثانویه در داخل متر،کاربران به طور مستقیم سری SCTK662 را به متر برای کاربرد اندازه گیری با دقت بالا متصل می کننداین امکان را می دهد که یک متر برای رتبه بندی های مختلف فعلی با تغییر CT اصلی تنها اتخاذ شود، بنابراین طراحی کامپکت متر را ایجاد می کند و هزینه های توسعه را کاهش می دهد.مدار محافظت از ولتاژ بالا برای ارائه امن، نصب سریع و مقرون به صرفه

ویژگی ها
  • مقرون به صرفه ترین
  • نصب سریعتر
  • نصب ایمن و آسان
  • دقت بالا 0.2,0.5,1.0
  • قطر سیم نگهدارنده: φ25mm~100mm
  • محدوده اندازه گیری 5A تا 3000A AC
  • تغییر فاز پایین برای اندازه گیری قدرت
  • مدل خروجی: خروجی سرب ((2.5m)
  • قاب پلاستیکی جدا شده با توجه به UL94-V0 شناخته شده است
  • اندازه کوچک، اندازه فشرده، وزن سبک
  • مدار محافظت از ولتاژ بالا نصب شده
  • گواهینامه CE، UL / EN 61010 - 1
درخواست ها
  • اندازه گیری انرژی با دقت بالا
  • نظارت بر جریان سیستم توزیع برق
  • دستگاه های حفاظت از رله
  • اندازه گیری جریان موتور صنعتی
  • سیستم مدیریت انرژی (EMS)
  • یکپارچه سازی طراحی شمارنده برق
  • سیستم های اتوماسیون ساختمان
  • پروژه های بازسازی (تثبیت آنلاین)
پارامتر الکتریکی
فرکانس 50 تا 400 هرتز
ورودی نامی 5A-3000A
محدوده اندازه گیری 5 درصد تا 130 درصد
تولید نامی 0-10V ((AC) یا 0-5A
نسبت ≤ ± 0.2%
زاویه فاز ≤ ±10 دقیقه
قدرت دی الکتریک 2.5KV/1mA/1 دقیقه
مقاومت عایق DC500V/100MΩmin
پارامتر مکانیکی
پرونده PC /UL94-V0
بوبین PBT
هسته فولاد سیلیکونی
ساختار داخلی اپوکسی
ساخت و ساز رباط
دمای عملیاتی -25°C+75°C
رطوبت عملیاتی ≤85%
اتصال خروجی UL1015 22AWG سیم ((سیم دوقلو) 2.5m
انتخاب نوع
P/N ورودی نامی (A) خروجی (mA/V) دقت ابعاد ((ملی متر)
Φ A ب C D E
SCTK662A-025

5-400A

(5)100,250،400A)

0-200mA

0-10 ولت

 0.2,0.5,1.0 25 98 70 22 16 30
SCTK662B-045

50-1000A

(۵۰،250,400،1000A)

0-500mA

0-10 ولت

 0.2,0.5,1.0 45 128 98 26 16 32
SCTK662C-065

100-1500A

(۱۰۰،800,1000،1500A)

0-500mA

0-10 ولت

 0.2,0.5,1.0 65 148 118 26 16 34
SCTK662D-080

500-2000A

(500،1000,1500،2000A)

0-500mA

0-10 ولت

 0.2,0.5,1.0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800،1000,2500،3000A)

0-600mA

0-10 ولت

 0.2,0.5,1.0 100 194 162 30 16 38
ترانسفورماتور جریان هسته جدا شونده سری SCTK662 برای کنتورهای انرژی با دقت بالا

توجه: مشخصات محصول می تواند سفارشی شود

سوالات عمومی

س: اهمیت گواهینامه UL چیست؟

الف:گواهینامه UL تضمین می کند که این ترانسفورماتور فعلی با استانداردهای ایمنی ایالات متحده مطابقت دارد و الزامات ایمنی بازارهای بزرگ جهانی را برآورده می کند.می تواند در تجهیزات برق و محصولات متر صادر شده به ایالات متحده و آمریکای شمالی استفاده شود.

س: این محصول چگونه طراحی متر را ساده می کند؟

الف:درسری SCTK662می تواند به طور مستقیم به شمارنده های برق برای اندازه گیری با دقت بالا متصل شود و نیاز به CT های ثانویه داخلی در شمارنده را از بین ببرد. با استفاده از ترانسفورماتورها با محدوده های مختلف،یک متر واحد می تواند چندین درجه فعلی را پوشش دهد، ساده سازی طراحی متر و کاهش هزینه های توسعه.

س: کارکرد مدار محافظت از ولتاژ بیش از حد داخلی چیست؟

الف:مدار حفاظت از ولتاژ بالا از ترانسفورماتور و تجهیزات اندازه گیری پایین جریان در شرایط فوق ولتاژ غیرطبیعی محافظت می کند. این اطمینان از ایمنی نصب، بهبود قابلیت اطمینان سیستم،و خطر آسیب به تجهیزات را کاهش می دهد.
