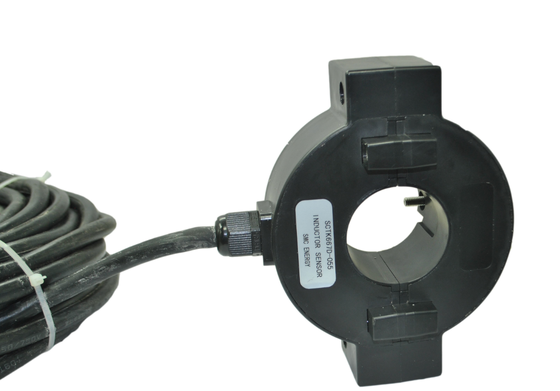

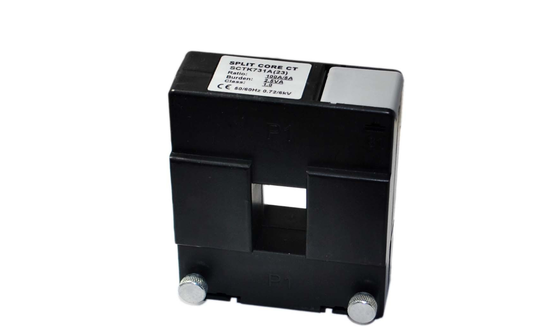

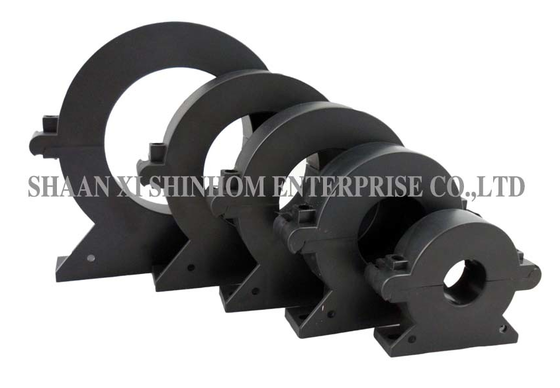

ترانسفورماتور جریان هسته ای تقسیم شده سری SCTK671 دقت بالا برای نظارت بر آتش سوزی الکتریکی و حفاظت از رله

مذاکره
MOQ
قابل مذاکره
قیمت
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
محدوده فعلی: 5 تا 3000 آمپر
خروجی: 0-10 ولت یا 0-5 آمپر
دقت: 0.2، 0.5، 1.0
ساختار کویل: TOROIDAL
شماره کویل: ترانسفورماتور خودکار
قابل تنظیم: بله
برجسته کردن:

ترانسفورماتور جریان هسته تقسیم شده سری SCTK671

,

ترانسفورماتور جریان با دقت بالا

,

ترانسفورماتور جریان نظارت بر آتش
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری SCTK671
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

ترانسفورماتور جریان هسته شکافته سری SCTK671 برای اندازه‌گیری و پایش جریان در شبکه‌های توزیع برق جدید یا موجود طراحی شده است. محدوده اندازه‌گیری از 5 آمپر تا 3000 آمپر است، با خروجی 0-10 ولت (AC) یا 0-5 آمپر. این محصول از ساختار هسته شکافته استفاده می‌کند که امکان نصب سریع را بدون قطع یا جدا کردن کابل‌ها یا شین‌ها فراهم می‌کند. این امر به طور قابل توجهی هزینه و زمان نصب را کاهش می‌دهد. سیم‌پیچ ثانویه دارای مقاومت موازی دقیق داخلی است که خروجی ولتاژ پایین ایمن را فراهم می‌کند. پوشش اپوکسی عملکرد عایق عالی و مقاومت در برابر لرزش را تضمین می‌کند. ماده با نفوذپذیری بالا، محدوده اندازه‌گیری وسیعی را (5٪ تا 130٪ ورودی نامی) فراهم می‌کند. این محصول به طور گسترده در نظارت بر آتش‌سوزی الکتریکی، پیشگیری از آتش‌سوزی نشتی، حفاظت رله الکترومغناطیسی و کاربردهای حفاظت میکروکامپیوتری استفاده می‌شود.ویژگی‌ها

ترانسفورماتور جریان CT هسته شکافته
  • محدوده تست: ورودی AC 5 تا 3000 آمپر، خروجی 0-10 ولت (AC) یا 0-5 آمپر
  • استفاده از رزین اپوکسی و عملکرد لرزه‌ای خوب
  • استفاده از روش پانچ، نصب آسان
  • استفاده از مواد با نفوذپذیری بالا، محدوده اندازه‌گیری وسیع
  • حجم کوچک، ظاهر زیبا و سخاوتمندانه، استفاده انعطاف‌پذیر
  • می‌تواند در زمان و هزینه‌های نصب صرفه‌جویی کند
  • کاربردها
نظارت بر آتش‌سوزی الکتریکی
  • سیستم پیشگیری از آتش‌سوزی نشتی
  • حفاظت رله الکترومغناطیسی
  • حفاظت میکروکامپیوتری و غیره.
  • پارامتر الکتریکی
فرکانس
50-400 هرتز ورودی نامی
5 آمپر - 3000 آمپر محدوده اندازه‌گیری
5%In-130%In خروجی نامی
0-10 ولت (AC) یا 0-5 آمپر نسبت
≤ ± 0.2% زاویه فاز
≤ ±10 دقیقه استقامت دی‌الکتریک
2.5 کیلو ولت / 1 میلی آمپر / 1 دقیقه مقاومت عایق
DC500V/100MΩmin پارامتر مکانیکی
بدنه
PC /UL94-V0 بوبین
PBT هسته
فولاد سیلیکونی ساختار داخلی
اپوکسی ساختمان
بست دمای عملیاتی
−25℃~+75℃ رطوبت عملیاتی
≤85% اتصال خروجی
سیم UL101522AWG (سیم تابیده) 2.5 متر انتخاب نوع
P/N
ورودی نامی (آمپر) خروجی (میلی آمپر/ولت) دقت ابعاد (میلی متر) Ø
A B C D E F G H Ø1 Ø2 SCTK671A-025
5-400 آمپر

(5,100,400 آمپر)

0-200 میلی آمپر

0-10 ولت

0.2,0.5,1.0

100

 80 144 22 56 73 53 21 17 5 نکات: مشخصات محصول قابل سفارشی‌سازی است نکات: مشخصات محصول قابل سفارشی‌سازی است
50-1000 آمپر

(50,400,1000 آمپر)

0-500 میلی آمپر

0-10 ولت

0.2,0.5,1.0

 100 108 107 26 91 100 174 24 13 5 نکات: مشخصات محصول قابل سفارشی‌سازی است نکات: مشخصات محصول قابل سفارشی‌سازی است
100-1500 آمپر

(100,1000,1500 آمپر)

0-500 میلی آمپر

0-10 ولت

0.2,0.5,1.0

 100 128 127 26 91 120 27 27 17 5 نکات: مشخصات محصول قابل سفارشی‌سازی است نکات: مشخصات محصول قابل سفارشی‌سازی است
500-2000 آمپر

(500,1500,2000 آمپر)

0-500 میلی آمپر

0-10 ولت

0.2,0.5,1.0

 100 144 28 28 97 134 104 27 17 5 نکات: مشخصات محصول قابل سفارشی‌سازی است نکات: مشخصات محصول قابل سفارشی‌سازی است
800-3000 آمپر

(800,2500,3000 آمپر)

0-600 میلی آمپر

0-10 ولت

0.2,0.5,1.0

 100 174 30 30 126 162 120 27 17 5 نکات: مشخصات محصول قابل سفارشی‌سازی است نکات: مشخصات محصول قابل سفارشی‌سازی است

ترانسفورماتور جریان هسته ای تقسیم شده سری SCTK671 دقت بالا برای نظارت بر آتش سوزی الکتریکی و حفاظت از رله

سوالات متداول

س: عملکرد مقاومت دقیق داخلی چیست؟

پاسخ: سیم‌پیچ ثانویه دارای مقاومت موازی دقیق داخلی است. این مقاومت سیگنال جریان را مستقیماً به یک خروجی ولتاژ پایین ایمن (0-10 ولت) تبدیل می‌کند و نیاز به مقاومت‌های نمونه‌برداری خارجی را از بین می‌برد. این امر نصب را ساده‌تر می‌کند، ایمنی را بهبود می‌بخشد و هزینه‌های قطعات و فضای نصب را صرفه‌جویی می‌کند.

س: خطای نسبت ±0.2% برای چه کاربردهایی مناسب است؟

پاسخ: خطای نسبت ±0.2% یک کلاس دقت بالا است. این می‌تواند نیازهای کاربردهایی با دقت اندازه‌گیری بالا را برآورده کند، مانند نظارت بر آتش‌سوزی الکتریکی، حفاظت رله، حفاظت میکروکامپیوتری و کنترل اتوماسیون صنعتی.

س: مزایای پوشش اپوکسی چیست؟پاسخ: پوشش رزین اپوکسی عایق عالی، ضد رطوبت، ضد گرد و غبار و محافظت در برابر خوردگی را فراهم می‌کند و همچنین مقاومت محصول در برابر لرزش را افزایش می‌دهد. ساختار کاملاً محصور شده، عملکرد پایدار طولانی مدت ترانسفورماتور را در محیط‌های مختلف سخت تضمین می‌کند.س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟

پاسخ: شما می‌توانید از طریق وب‌سایت یا ایمیل ما درخواست نمونه ارسال کنید. لطفاً اطلاعات شرکت و مدل مورد نظر خود را ارائه دهید. نمونه‌ها رایگان هستند و ظرف 3-5 روز کاری ارسال خواهند شد. زمان تحویل سفارشات انبوه به طور کلی 2-8 هفته است.
