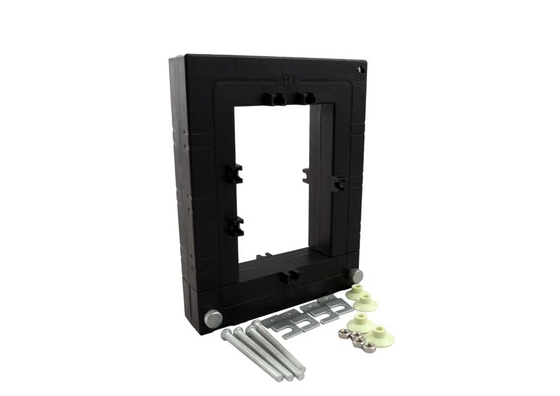

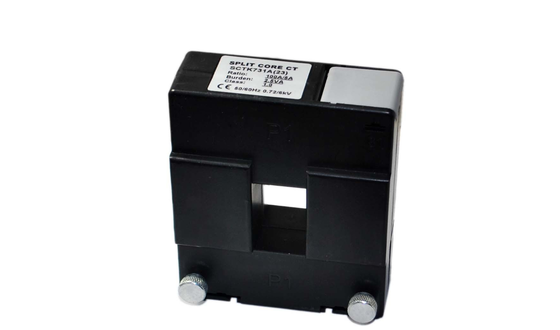

ترانسفورماتور جریان هسته تقسیم شده سری SCTK673 برای نظارت بر قدرت و حفاظت از رله

 ترانسفورماتور جریان هسته جداشدنی سری SCTK673 برای اندازه‌گیری و پایش جریان در شبکه‌های توزیع برق جدید یا موجود طراحی شده است. محدوده اندازه‌گیری از 5 آمپر تا 1000 آمپر است، با خروجی 0-10 ولت (AC) یا 0-5 آمپر. این محصول از ساختار هسته جداشدنی استفاده می‌کند که امکان نصب سریع را بدون قطع یا برداشتن کابل‌ها یا شین‌ها فراهم می‌کند. این امر به طور قابل توجهی هزینه و زمان نصب را کاهش می‌دهد. سیم‌پیچ ثانویه دارای مقاومت موازی دقیق داخلی است که خروجی ولتاژ پایین ایمن را فراهم می‌کند. پوشش اپوکسی عملکرد عایق عالی را تضمین می‌کند. طراحی بست دو پیچ و پنجره عریض، کابل‌ها یا شین‌های با قطر بزرگ را در خود جای می‌دهد. کلاس‌های دقت شامل کلاس 0.2، کلاس 0.5 و کلاس 1.0 است که نیازهای مختلف از اندازه‌گیری دقیق تا حفاظت عمومی را برآورده می‌کند. این محصول به طور گسترده در پایش برق، اندازه‌گیری جریان و توان موتور، روشنایی، کمپرسورهای هوا، سیستم‌های تهویه مطبوع، سیستم‌های کنترل اتوماسیون و دستگاه‌های حفاظت رله‌ای استفاده می‌شود.

ویژگی‌ها

1.  ترانسفورماتور جریان هسته جداشدنی با اتصال متداخل و ساختار لولایی
2.  طیف وسیعی از اندازه‌ها برای جای دادن تمام تاسیسات موجود
3.  ترانسفورماتور جریان هسته جداشدنی CT
4.  پوشش اپوکسی، بست دو پیچ
5.  پنجره داخلی عریض، امکان بستن کابل‌ها یا شین‌های بزرگ
6.  محدوده تست: ورودی AC 5 تا 1000 آمپر، خروجی 0-10 ولت (AC) یا 0-5 آمپر
7.  دقت و قابلیت اطمینان بالا
8.  ترانسفورماتور جریان نشتی AC قابل بستن سری اندازه سوراخ تست
9.  ارث بردن ساختار ساده هسته‌های C سنتی
10.  طراحی هسته قابل بستن، نصب ایمن‌تر، آسان‌تر، قابل حمل، بدون نیاز به قطع برق شبکه هنگام تنظیم اندوکتانس.
11.  صرفه‌جویی در انرژی و حفاظت از محیط زیست، بازار بالقوه عظیم

کاربردها

• پایش برق و مدیریت انرژی

• اندازه‌گیری جریان و توان موتور

• پایش توان سیستم روشنایی

• پایش جریان کمپرسور هوا

• سیستم‌های تهویه مطبوع (HVAC)

• سیستم‌های کنترل اتوماسیون

• دستگاه‌های حفاظت رله‌ای

• پایش و حفاظت جریان خط توزیع برق

پارامتر الکتریکی

پارامتر مکانیکی

انتخاب نوع

نکات: مشخصات محصول قابل سفارشی‌سازی است

سوالات متداول

س: آیا ترانسفورماتور جریان هسته جداشدنی نیاز به قطع برق یا برداشتن کابل در حین نصب دارد؟

پاسخ: خیر. سری SCTK673 از ساختار فشاری هسته جداشدنی با هسته‌ای که باز و بسته می‌شود استفاده می‌کند. این دستگاه را می‌توان بدون قطع یا برداشتن هیچ کابل یا شینی نصب کرد. این دستگاه به ویژه برای پروژه‌های نوسازی و کاربردهایی که امکان قطع برق وجود ندارد، مناسب است و به طور قابل توجهی هزینه‌ها و زمان نصب را کاهش می‌دهد.س: چه کلاس‌های دقتی برای این محصول موجود است؟پاسخ: سه کلاس دقت موجود است: کلاس 0.2، کلاس 0.5 و کلاس 1.0. کلاس 0.2 برای اندازه‌گیری دقیق انرژی مناسب است. کلاس 0.5 برای اندازه‌گیری عمومی صنعتی مناسب است. کلاس 1.0 برای کاربردهای حفاظتی و ابزارهای نشانگر معمولی مناسب است. لطفاً بر اساس الزامات دقت برنامه خود انتخاب کنید.

س: عملکرد مقاومت دقیق داخلی چیست؟

پاسخ: سیم‌پیچ ثانویه دارای مقاومت موازی دقیق داخلی است. این مقاومت سیگنال جریان را مستقیماً به یک خروجی ولتاژ پایین ایمن (0-10 ولت یا 0-5 آمپر) تبدیل می‌کند و نیاز به مقاومت‌های نمونه‌برداری خارجی را از بین می‌برد. این امر نصب را ساده‌تر می‌کند، ایمنی را بهبود می‌بخشد و هزینه‌های قطعات و فضای نصب را صرفه‌جویی می‌کند.

س: مزایای پوشش اپوکسی چیست؟

پاسخ: پوشش رزین اپوکسی عایق عالی، ضد رطوبت، ضد گرد و غبار و محافظت در برابر خوردگی را فراهم می‌کند. طراحی بست دو پیچ، نصب ایمن و قابل اعتماد را تضمین می‌کند. ساختار کاملاً محصور، عملکرد پایدار طولانی مدت ترانسفورماتور را در محیط‌های سخت مختلف تضمین می‌کند.
