جزئیات محصول:
پرداخت:
|
دامنه فعلی: | 0 ~ 2000A | خروجی: | 0-5A یا 0-10Vac |
---|---|---|---|
کلاس: | 0.5 | پنجره داخلی: | .0 50.0 میلی متر |
محدوده آزمایش: | 1 ~ 130 | قابل تنظیم: | آره |
برجسته: | ترانسفورماتور جریان هسته ای تقسیم شده CT,ترانسفورماتور جریان تقسیم شده 10 هسته ای,ترانسفورماتور جریان CT اپوکسی |

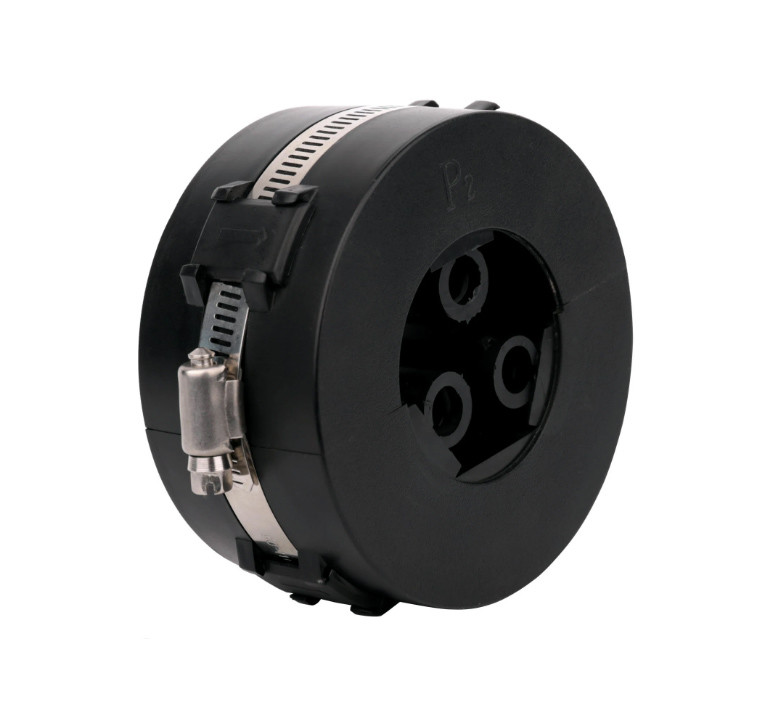

SCTK667C سری ولتاژ بالا فرکانس بالا فرکانس بالا تقسیم سنسور CT

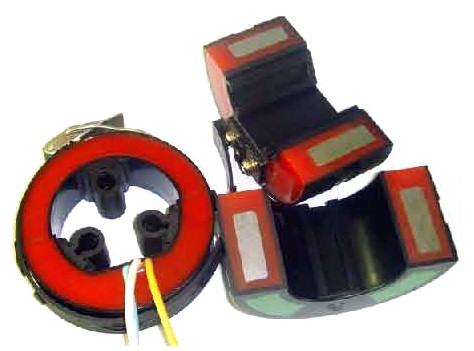

سری SCTK667C ترانسفورماتور جریان دو هسته ای برای اندازه گیری جریان و حفاظت از میکرو کامپیوتر تجهیزات الکتریکی در سیستم قدرت 10KV و 35KV AC مناسب است.به طور گسترده ای در تابلوهای شبکه فشرده کاملاً عایق مانند ABB-SafeRing/SafePlus ... و جعبه های توزیع کابل استفاده می شود.ترانسفورماتور را می توان مستقیماً در کابل های ورودی و خروجی نصب کرد.این برش از مواد سیلیکونی وارد شده است.هسته حلقوی نیم دایره و سیم پیچ های ثانویه توسط رزین عایق خلاء ریخته می شوند.
امکانات:
پارامتر الکتریکی
فرکانس | 50-500 هرتز |
ورودی دارای رتبه | 5A-1200A |
محدوده اندازه گیری | 1 In در 130 In در |
خروجی دارای رتبه | 0-5A یا 0-10VAC |
نسبت | ± 0.2 % |
زاویه فاز | min 10 دقیقه |
قدرت دی الکتریک | 5KV/1mA/1 دقیقه |
مقاومت عایق | DC500V/100MΩ دقیقه |
پارامتر مکانیکی
مورد | PC /UL94-V0 |
بابین | PBT |
هسته | فولاد سیلیکون |
ساختار داخلی | اپوکسی |
ساخت و ساز | کراوات |
دمای کارکرد | -25 + ~ + 75 |
رطوبت عملکرد | ≤85 |
اتصال خروجی | سیم UL1015 22AWG (سیم دوقلو) 1.0 متر |
انتخاب نوع
P/N |
ورودی دارای رتبه (آ) |
خروجی (A) | دقت | A (میلی متر) | |
SCTK667C-6432 |
0-1200A |
1A/5A |
0.2،0.5،1.0 |
64 |
|
SCTK667C-5052 |
0-1000A |
1A/5A |
0.2،0.5،1.0 |
50 |
|
SCTK667C-50105 |
0-1000A |
1A/5A |
0.2،0.5،1.0 |
50 |
|
SCTK667C-9632 |
0-2000A |
1A/5A |
0.2،0.5،1.0 |
96 |
|
SCTK667C-5550 |
0-1000A |
1A/5A |
0.2،0.5،1.0 |
55 |
توجه: مشخصات محصول را می توان سفارشی کرد
