جزئیات محصول:
پرداخت:
|
دامنه فعلی: | 5 ~ 600A | خروجی: | 0-500mA یا 0.333VAC |
---|---|---|---|
کلاس: | 0.5、1.0 | مورد: | پلاستیک |
قابل تنظیم: | آره | کویل: | هسته پرمویا |
برجسته: | ترانسفورماتور جریان تقسیم هسته Permalloy,ترانسفورماتور فعلی هسته تقسیم 600A,ترانسفورماتور جریان تقسیم هسته 1.0 کلاس |

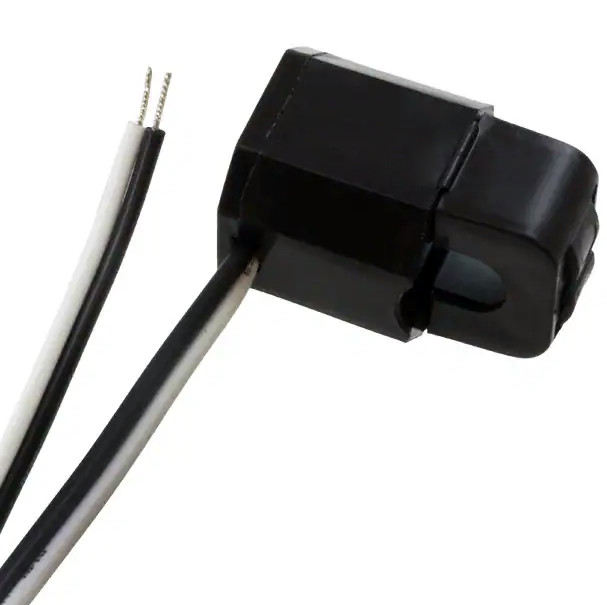

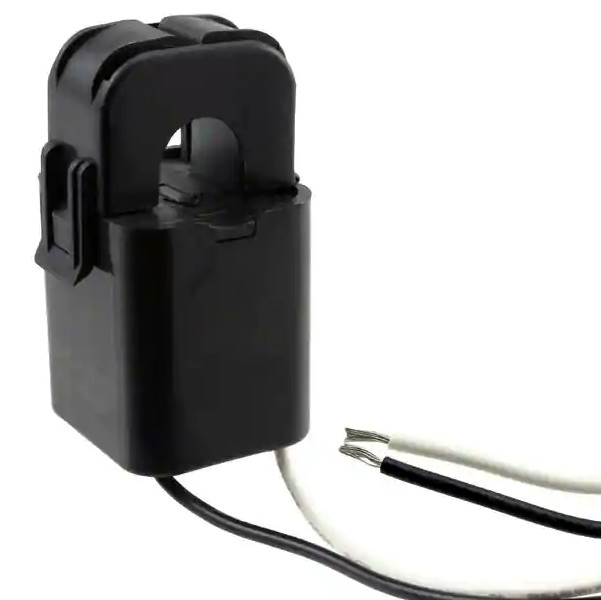

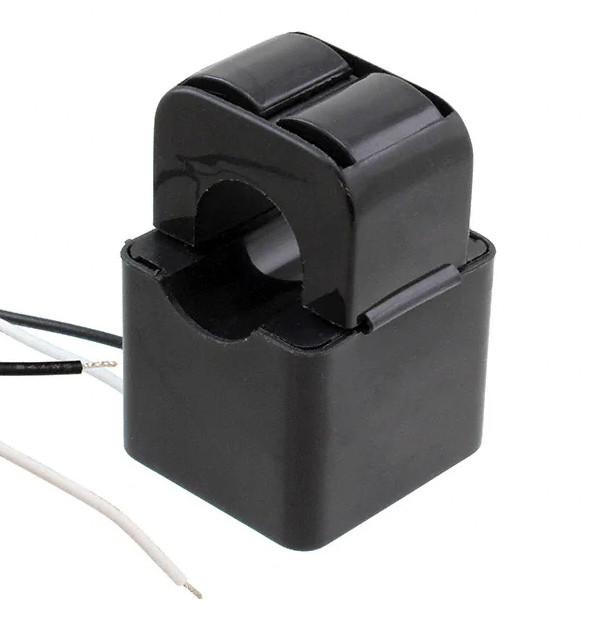

ولتاژ پایین 5A ~ 600A ورودی 333mV 500mV خروجی سیم پیچ ترانسفورماتور جریان ، دقت بالا
ترانسفورماتور جریان Split هسته ای برای نصب سریع و آسان طراحی شده است. طراحی Split Core امکان اندازه گیری جریان بدون تماس را از طریق القای میدان مغناطیسی فراهم می کند بدون اینکه نیازی باشد سیم اولیه به صورت آفلاین گرفته شود و برای نصب CT قطع شود. این روش ایمن تر ، آسان تر و قابل حمل است اندازه گیری جریانیک مقاومت بار دقیق داخلی در سیم پیچ ثانویه CT ، یک خروجی ولتاژ کم را ایجاد می کند و اجازه باز کردن ایمن ثانویه را می دهد
امکانات:
برنامه های کاربردی:
پارامتر مکانیکی
پارامتر الکتریکی | پارامتر مکانیکی | ||
فرکانس | 50-2 کیلوهرتز | مورد | PA / UL94-V0 |
ورودی دارای امتیاز | 5A-200A | بابان | PBT |
محدوده اندازه گیری | 10 In در-120 In در | هسته | فولاد سیلیکون |
خروجی دارای امتیاز | 0.333V (AC) یا 0-500mA | ساختار داخلی | اپوکسی |
نسبت | ± ± 1.0 | ساخت و ساز | کراوات |
زاویه فاز | 60 دقیقه | دمای عملیاتی | -25oC ~ + 75oC |
غریبه دی الکتریک | 2.5KV / 1mA / 1min | رطوبت عملیاتی | ≤85 |
مقاومت عایق | حداقل DC500V / 100MΩ | اتصال خروجی | سیم UL1015 20AWG2.5 متر |
مدل | ACST | ||||
نسبت فعلی | 300A / 100mA | 400A / 40mA | 500A / 50mA | 600A / 60mA | 300 ~ 600A / 0.333V |
جریان اولیه | 300A | 400A | 500A | 600A | 300 ~ 600A |
حداکثر فعلی | 360A | 480A | 600A | 720A | 720A |
خروجی | 100 میلی آمپر | 40 میلی آمپر | 50 میلی آمپر | 60 میلی آمپر | 333 میلی ولت |
مقاومت بار | 50Ω | / | |||
کلاس | 0.5 / 1.0 | ||||
نسبت می شود | 3000: 1 | 10000: 1 | 10000: 1 | 10000: 1 | / |
سطح حفاظت | 7.5V0-P | 7.5V0-P | 7.5V0-P | 7.5V0-P | 7.5V0-P |
دسته عایق | CATIII | ||||
شرایط عملکرد | -20 ℃ ~ + 50 ℃ ، ≤85٪ RH ، بدون تراکم ، داخل خانه و هر جهت قابل نصب | ||||
شرایط نگهداری | -30 ℃ ~ + 50 ℃ ، ≤85٪ RH ، بدون تراکم |
توجه: نسبت فعلی در بالا از نوع رایج است ، خوب است که سهمیه بندی را بر اساس آن تنظیم کنید
نیاز مشتری
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
