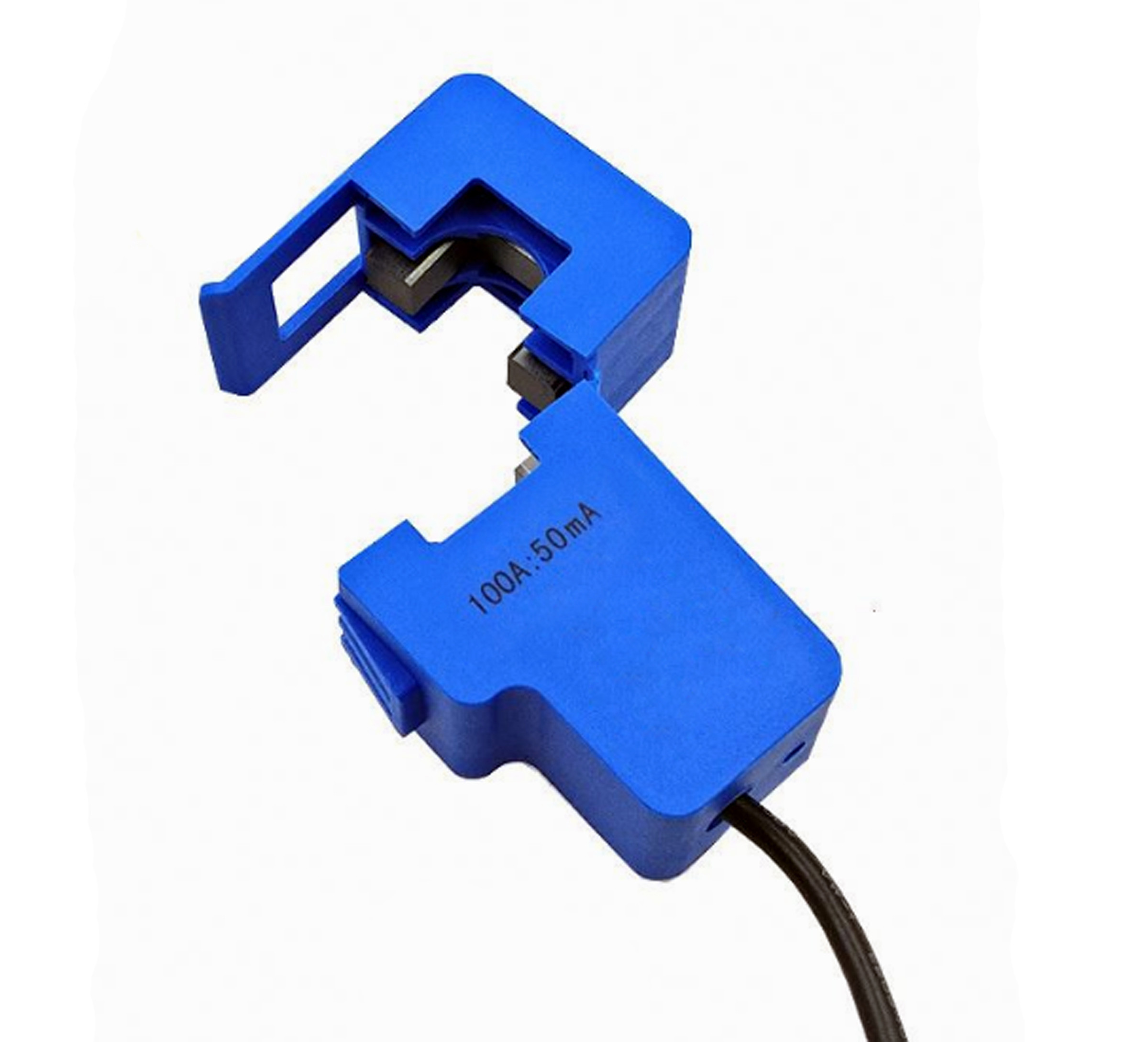

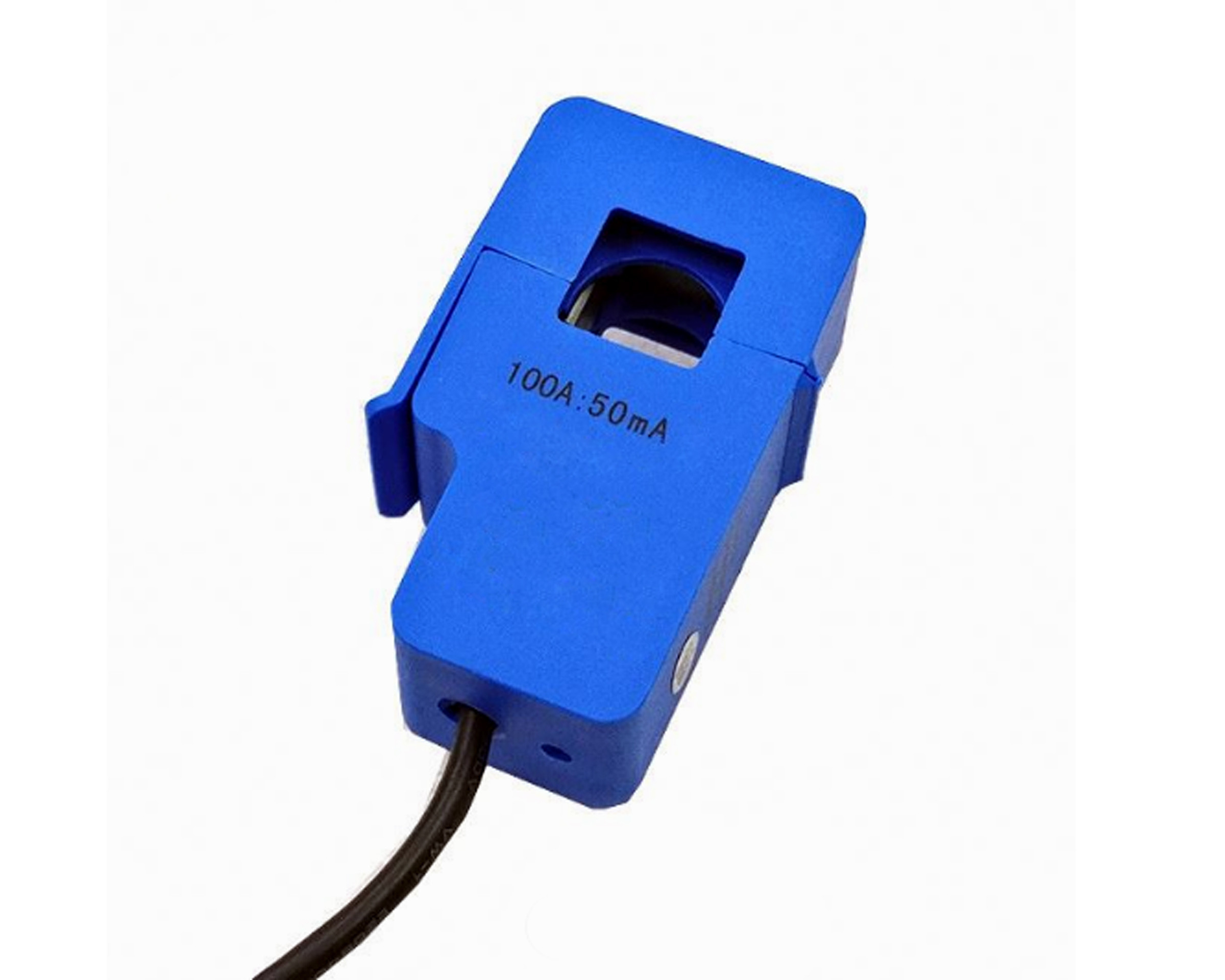

ترانسفورماتور فعلی هسته تقسیم مکانیکی 100A 50mA

ترانسفورماتور جریان هسته تقسیم شده، 100 آمپر، 50 میلی آمپر

ترانسفورماتور جریان هسته تقسیم شده برای نصب سریع و آسان طراحی شده است. طراحی هسته تقسیم شده امکان اندازه گیری جریان غیر تماسی را از طریق القای میدان مغناطیسی بدون نیاز به آفلاین کردن سیم اولیه و قطع کردن سیم اولیه برای نصب سی تی امکان پذیر می کند. اندازه گیری جریان قابل حملیک مقاومت بار دقیق داخلی در سراسر سیم پیچ ثانویه CT یک خروجی ولتاژ پایین ایمن را فراهم می کند و اجازه باز کردن ایمن ثانویه را می دهد.

1. فرکانس: 50HZ-150KHZ
2. جریان ورودی نامی: 60A/100A

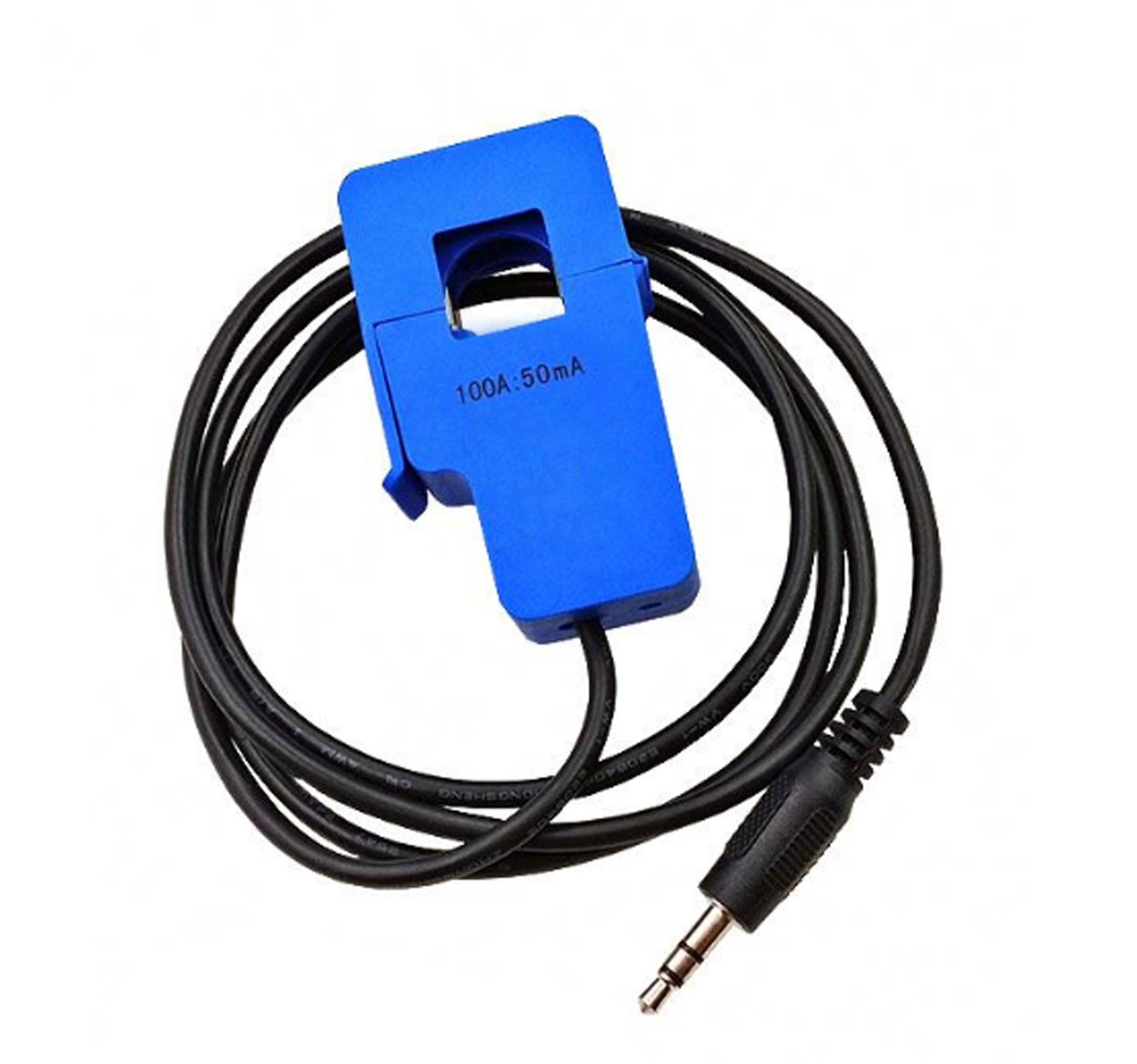

3. اندازه دهانه: 13mm × 13mm;غیر خطی ± 3٪ (10٪ ~ 120٪ جریان ورودی نامی)؛طول سرب 1.5 متر، خروجی فیش سه پین ​​استاندارد Φ3.5;جریان، ولتاژ دو فرم خروجی (نوع خروجی ولتاژ مقاومت نمونه برداری داخلی).
4. موارد استفاده: برای اندازه‌گیری جریان، نظارت و حفاظت از موتورهای AC، تجهیزات روشنایی، کمپرسورهای هوا و غیره.
5. شاخص ایمنی: ضد الکتریسیته (بین پوسته و خروجی) 6000 ولت AC/1 دقیقه ویژگی های بازدارنده شعله مطابق با UL94-V0
6. دمای کار: -25 ° C ~ + 70 ° C

پارامتر مکانیکی

پارامتر الکتریکی

نکات: مشخصات محصول را می توان سفارشی کرد
