جزئیات محصول:
پرداخت:
|
ولتاژ تغذیه: | + 15 ± 5٪ | ورودی: | 25A |
---|---|---|---|
خروجی: | 25٪ ± 0.5٪ | تبدیل نسبت می کند: | 1: 1000 |
درجه حرارت: | -40 ~ + 85 ℃ | دمای ذخیره سازی: | -40 ~ + 105 ℃ |
برجسته: | سنسور کنونی مبتنی بر اثر سالن,مبدل جریان فعلی سالن |

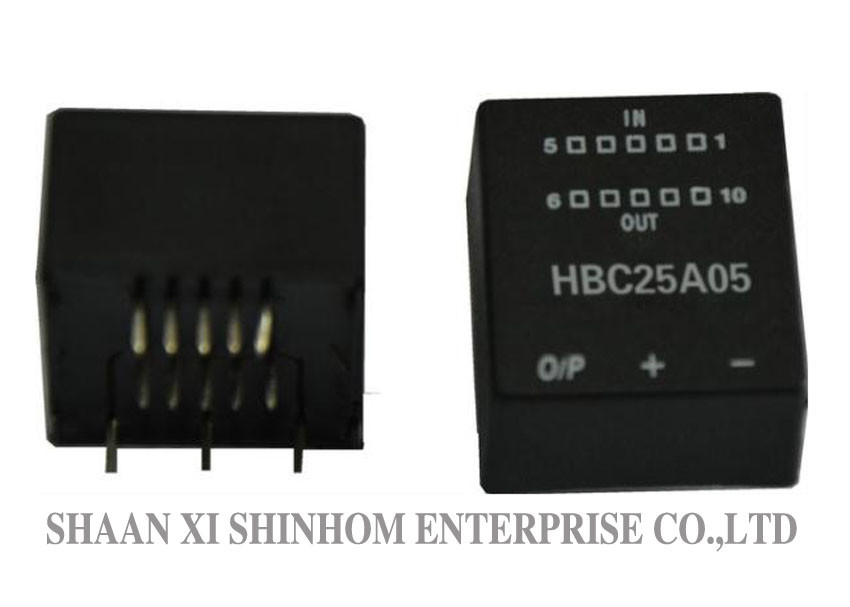

HBC25A05 سنسور اثر سنسور اثر گذار با ورودی 25A، خروجی 25mA، 1: 1000
حسگر جریان BC-25A05 با یک جداسازی گالوانیک بین مدار اولیه و ثانویه. این اندازه گیری دقیق الکترونیکی DC، AC یا جریان پالس را فراهم می کند.
ویژگی
* حلقه بسته * ولتاژ منبع تغذیه: 15V ± 5٪ * جریان های دارای رتبه: 25A
اندازه گیری توانایی جریان: DC، AC، پالس با انزوای گالوانیک بین مدار اولیه و مدار ثانویه.
مزایای
* نصب آسان * می توان سفارشی
* دقت بالا * خطی بودن بسیار خوب
* زمان پاسخ بهینه، بدون تلفات درج * مصرف برق کم
* رانش دما کم * ایمنی بالا به دخالت خارجی
برنامه های کاربردی
* برنامه های اینورتر * درایو متغیر سرعت AC / DC
* منابع برق اضطراری (یو پی اس) * منبع تغذیه سوئیچ (SMPS)
* برنامه های کاربردی فعلی فتوولتائیک (PV) * اندازه گیری جعبه انرژی ترکیبی جدید
* نرم افزار بی سیم با استفاده از وسیله نقلیه * وسایل نقلیه الکتریکی دستگاه شارژ سنسور جریان
* تبدیل فرکانس خانگی خانگی اندازه گیری جریان آب گرم کن الکترومغناطیسی
داده های الکتریکی:
HBC25A05 | ||
جریان ورودی دارای رتبه | 25 | الف |
محدوده جریان را آزمایش کنید | 36 | الف |
امپدانس بار (جریانrate) | 100 ~ 320 (± 15V) | Ω |
جریان خروجی دارای رتبه | 25 ± 0.5٪ | mA |
ولتاژ تغذیه | ± 15 ± 5٪ | V |
عرضه جریان فعلی 25 ℃ است | ± 12 | mA |
تبدیل نسبت می کند | 1: 1000 | |
صفر جریان جبران | ≤ ± 0.15 | mA |
رانش فعلی Offset -40 ℃ ~ + 85 ℃ | ≤ ± 0.60 | mA |
زمان پاسخ | <1 | μs |
خطی بودن | ≤ ± 0.2 | ٪ FS |
ولتاژ عایق 50HZ، 1 دقیقه | 2.5 | KV |
di / dt | > 50 | A / μs |
پهنای باند (-3dB) | DC ... 150 | کیلوگرم |
مقاومت سیم پیچ | 110 | Ω |
دمای عملیاتی | -40 ~ + 85 | ℃ |
دمای ذخیره سازی | -40 ~ + 105 | ℃ |
چرخش | جریان ورودی دارای امتیاز (Ipn) | جریان ورودی حداکثر (Ip) | خروجی ارزیابی جریان (mA) | چرخش نسبت | پری زیتا mΩ | پری لک خب |
1 | 25 | 50 | 25 | 1/1000 | 0.3 | 0.023 |
2 | 12 | 24 | 24 | 2/1000 | 1.1 | 0.09 |
3 | 8 | 16 | 24 | 3/1000 | 2.5 | 0.21 |
4 | 6 | 12 | 24 | 4/1000 | 4.4 | 0.37 |
5 | 5 | 10 | 25 | 5/1000 | 6.3 | 0.58 |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
