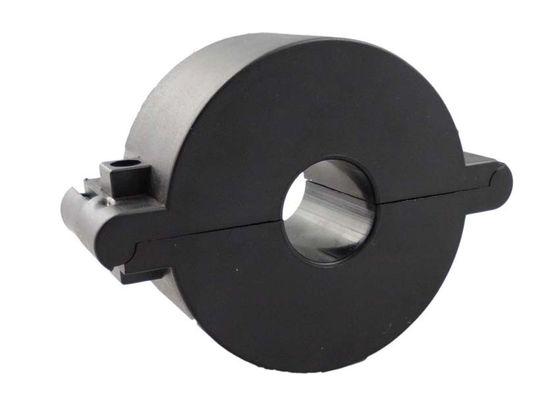

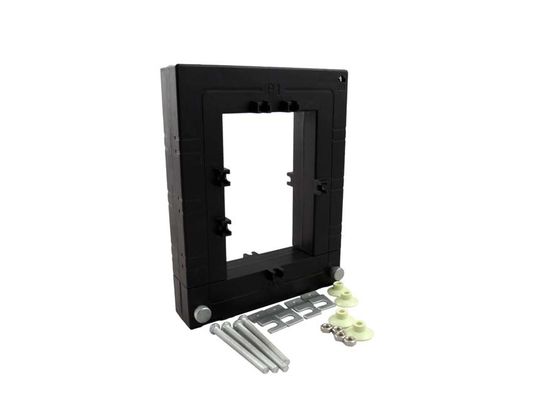

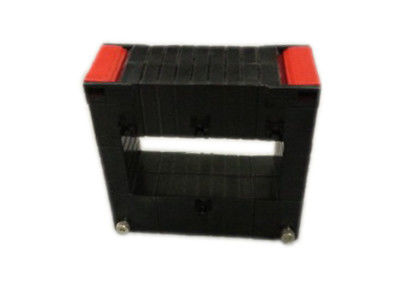

ترانسفورماتورهای جریان اصلی اسپلیت فرکانس بالا سری سری SCTK731 با ورودی 5 تا 5000A
کاربرد
ترانسفورماتور جریان متناسب سری (تقسیم هسته) سری SCTK731 به منظور تسهیل نصب آنها در کارهای خالص جدید یا در حال حاضر ویژه طراحی شده است. آنها ممکن است بدون باز کردن مدار کابل یا اتوبوس-میله نصب شوند. یک مقاومت داخلی داخلی در طول سیم پیچ ثانویه CT ، گاوصندوق کمتری را ایجاد می کند
خروجی ولتاژ این می تواند باعث صرفه جویی در وقت و هزینه های نصب شود.
اندازه گیری کنونی ، نظارت و محافظت در مورد سیم کشی و تجهیزات الکتریکی
ویژگی
پارامتر برقی
| فرکانس | 50-400 هرتز |
| ورودی دارای رتبه بندی | 5A-5000A |
| محدوده اندازه گیری | 5٪ در 130٪ در |
| دارای رتبه بندی خروجی | 0-5A |
| نسبت | ± ± 0.5٪ |
| زاویه فاز | min 30min |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | PC / UL94-V0 |
| خربزه | کامپیوتر |
| هسته | فولاد سیلیکون |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | پیچ |
| Temp Operating | －25 ℃ ～ 75 |
| رطوبت عملیاتی | 85٪ |
| اتصال خروجی | پایانه |
انتخاب نوع
| P / N | ورودی دارای رتبه بندی (A) | خروجی (A) | دقت | ابعاد (میلی متر) | |||||||||
| الف | ب | ج | د | E | F | G | ه | من | |||||

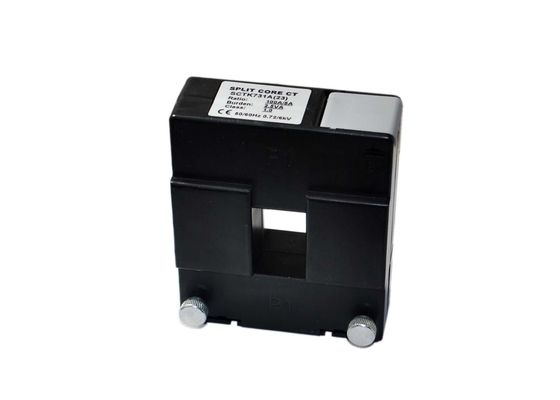

| SCTK731A (23) | 100-400A | 1A / 5A | 0.5،1.0،3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A / 5A | 0.5،1.0،3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A / 5A | 0.5،1.0،3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A / 5A | 0.5،1.0،3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A / 5A | 0.5،1.0،3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A / 5A | 0.5،1.0،3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A / 5A | 0.5،1.0،3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A / 5A | 0.5،1.0،3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
