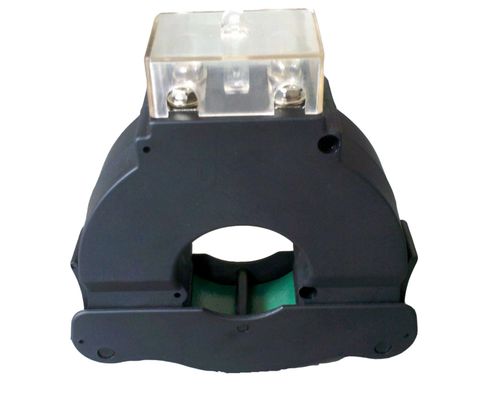

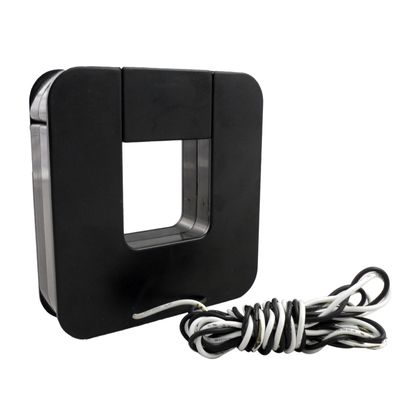

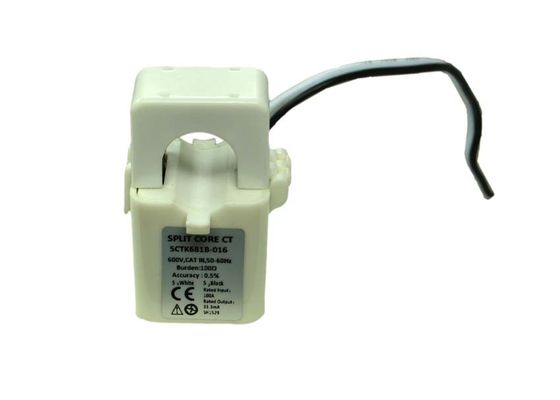

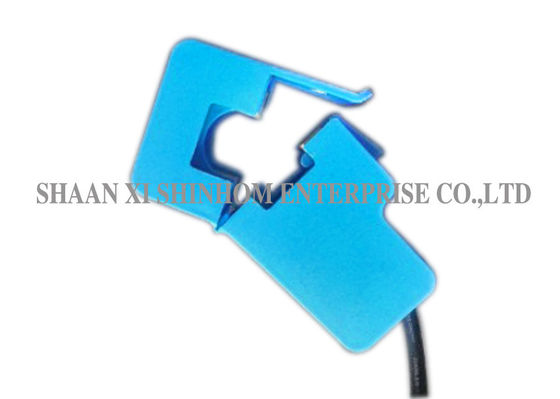

SCTK681C سری 100A دقت بالا تقسیم سنسور جریان مصرف کم انرژی ترانسفورماتور کنونی
1. معرفی
ترانسفورماتور فعلی سری STCK691C یکپارچه سازی (تقسیم هسته ای) مخصوص طراحی شده است که به منظور تسهیل نصب و راه اندازی در کارهای خالص جدید و یا موجود در حال حاضر طراحی شده است. آنها ممکن است بدون باز کردن مدار کابل یا مدار اتوبوس نصب شوند. یک مقاومت داخلی در سراسر سیم پیچ ثانویه سیگنال خروجی ولتاژ پایین را فراهم می کند. این می تواند زمان و هزینه های نصب را صرفه جویی کند.
2. ویژگی ها
ساختار خود قفل، امن، آسان برای نصب، قابل حمل است
پنجره داخلی گسترده، اجازه بستن کابل های بزرگ یا اتوبوس
طیف گسترده ای از اندازه به جای تمام تاسیسات موجود
3. برنامه ها
اندازه گیری، نظارت و محافظت سیم کشی برق و تجهیزات فعلی. اندازه گیری جریان و قدرت موتور الکتریکی، روشنایی، کمپرسور هوا، سیستم گرمایش و تهویه، تجهیزات تهویه مطبوع و سیستم کنترل خودکار. دستگاه نظارت بر جریان، انرژی و انرژی. دستگاه حفاظت رله.
پارامتر مکانیکی
| مورد | PA / UL94-V0 |
| خربزه | PA |
| هسته | فریت |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | گردن |
| دمای عملیاتی | -25 ℃ ~ + 75 ℃ |
| رطوبت کاری | ≤85٪ |
| اتصال خروجی | سیم 1015 / 22AWG (دو سیم پیچ) 1.0m |
پارامتر الکتریکی
| فرکانس | 50-20 کیلوهرتز |
| ورودی امتیاز داده شده | 0-100A |
| محدوده اندازه گیری | 5٪ در 130٪ در |
| رتبه بندی خروجی | 0-50mA / 0-1V |
| نسبت | ≤ ± 0.5٪ |
| زاویه فاز | ≤ ± 30 دقیقه |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
انتخاب نوع
| P / N | ورودی امتیاز داده شده (A) | خروجی (mA / V) | دقت |
| SCTK681C-013 | 0-5A | 0-1V | 0.5،1.0،3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5،1.0،3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5،1.0،3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5،1.0،3.0 |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
