جزئیات محصول:
پرداخت:
|
| محدوده فعلی: | 5 ~ 3000A | خروجی: | 1A / 5A یا 0-10V یا 0-500mA |
|---|---|---|---|
| نصب و راه اندازی: | نوع اتوبار | دقت: | 0.1،0.2،0.5،1.0 |
| ساختار مدار مغناطیسی: | نوع ترکیبی | فرکانس: | 50Hz تا 400Hz |
| عایق متوسط: | رزین اپوکسی | قابل تنظیم: | بله |
| برجسته: | تراشه هسته ای تقسیم شده,سنسور جریان هسته ای تقسیم می شود |
||

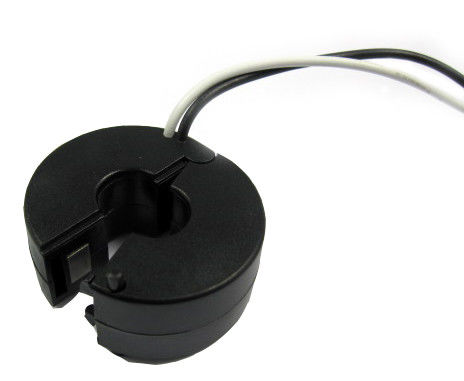

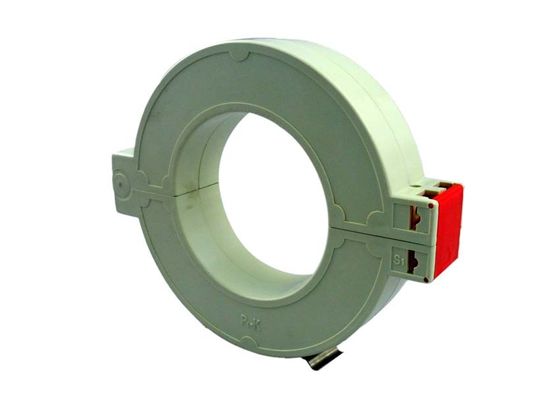

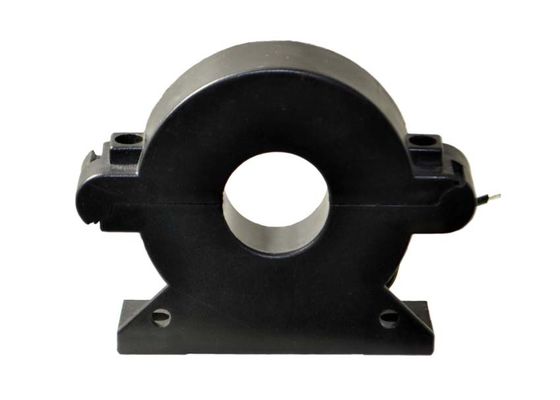

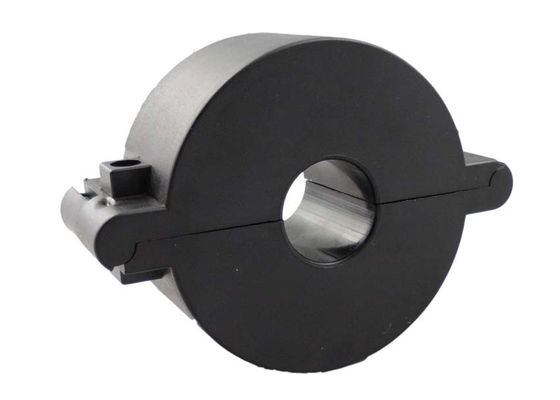

ترانسفورماتورهای فعلی ولتاژ کم ایمنی با ولتاژ پایین با شکاف دو پیچ SCTK667B سری SCTK667B با ورودی 5 الی 3000A
SCTK667B سری CT CT شکاف دو پیچ 5A-3000A تقسیم قدرت هسته ای ترانسفورماتور جریان ولتاژ کم امن است
توضیحات محصول
1) برنامه
ترانسفورماتور فعلی سری SCTK667B یکپارچهسازی با سیستمعامل (تقسیم هسته) ویژه بوده است
برای تسهیل نصب آنها در کارهای خالص جدید یا از قبل موجود طراحی شده اند
ممکن است بدون باز کردن مدار کابل یا اتوبوس بار نصب شود. داخلی
مقاومت دقیق در طول سیم پیچ ثانویه CT یک کم ایمنی را ایجاد می کند
خروجی ولتاژ این می تواند در زمان و هزینه های نصب صرفه جویی کند.
اندازه گیری ، نظارت و محافظت فعلی برای سیم کشی برق و
تجهیزات. اندازه گیری جریان و قدرت برای موتورهای الکتریکی ، روشنایی ، هوا
کمپرسور ، سیستم گرمایشی و تهویه ، تجهیزات تهویه مطبوع و
سیستم کنترل اتوماسیون. دستگاه کنترل انرژی ، انرژی و انرژی
دستگاه محافظت
2) ویژگی
قابلیت اتصال دو پیچ ، ایمن ، نصب آسان ، قابل حمل
پنجره داخلی گسترده ای ، امکان بستن کابل های بزرگ یا میله های اتوبوس
اندازه گسترده ای برای اندازه گیری کلیه تاسیسات موجود
پارامتر برقی
| فرکانس | 50-400 هرتز |
| ورودی دارای رتبه بندی | 5A-3000A |
| محدوده اندازه گیری | 5٪ در 130٪ در |
| دارای رتبه بندی خروجی | 0-10V (AC) یا 0-5A |
| نسبت | ± ± 0.1 ％ |
| زاویه فاز | min 5min |
| قدرت دی الکتریک | 3.0KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | ABS / UL94-V0 |
| خربزه | PBT |
| هسته | فولاد سیلیکون |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | گردن |
| Temp Operating | －25 ℃ ～ 75 |
| رطوبت عملیاتی | 85٪ |
| اتصال خروجی | پایانه |
انتخاب نوع
| P / N | ورودی دارای رتبه بندی (A) | خروجی (A / V / mA) | دقت | ابعاد (میلی متر) | |||||
| Ø0 | الف | ب | ج | د | |||||
| SCTK667B-025 | 0-400A | 1A / 5A 0-10 ولت 0-500mA | ۰.۱.۰.۲ 0.5.1.0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A / 5A 0-10 ولت 0-500mA | ۰.۱.۰.۲ 0.5.1.0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A / 5A 0-10 ولت 0-500mA | ۰.۱.۰.۲ 0.5.1.0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A / 5A 0-10 ولت 0-500mA | ۰.۱.۰.۲ 0.5.1.0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A / 5A 0-10 ولت 0-500mA | ۰.۱.۰.۲ 0.5.1.0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A / 5A 0-10 ولت 0-500mA | ۰.۱.۰.۲ 0.5.1.0 | 102 | 198 | 168 | 33 | 32 | |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
