جزئیات محصول:
پرداخت:
|
| محدوده فعلی: | 5 ~ 3000A | خروجی: | 0-5A / 0-10V (AC) |
|---|---|---|---|
| کلاس: | 0.2،0.5،1.0 | حالت خروجی: | خروجی سرب |
| قطر بستن سیم: | 25 میلی متر-100 میلی متر | قابل تنظیم: | بله |
| برجسته: | تراشه هسته ای تقسیم شده,ترانسفورماتور فعلی نوع هسته تقسیم شده است |
||

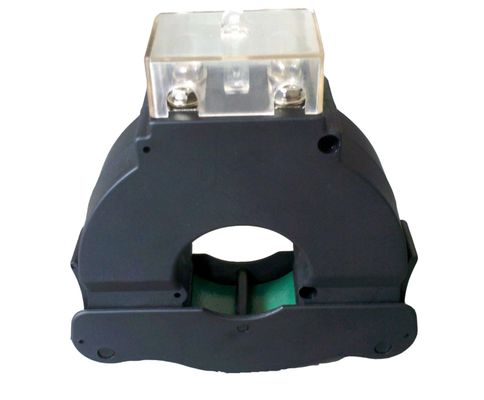

SCTK662 سری UL Certified Split Core ترانسفورماتور فعلی دقت CT، ورودی 5-3000A
سری SCTK662 از ترانسفورماتور جریان تقسیم هسته ارائه می دهد 0V-10V و 0mA-500mA در ثانویه از جریان اصلی حساس. بدون استفاده از CT ثانویه در داخل متر، کاربران به طور مستقیم سری SCTK662 را برای اندازه گیری دقیق برای اندازه گیری دقیق اندازه گیری می کنند. این یک متر برای ارزیابی های جاری مختلف با استفاده از تغییر CT اولیه امکان پذیر می شود، بنابراین طراحی طراحی فشرده و هزینه توسعه را کاهش می دهد. همچنین مدار حفاظت ولتاژ بیش از حد برای ارائه ایمن، سریع و مقرون به صرفه نصب شده است.
امکانات
پارامتر الکتریکی
| فرکانس | 50-400 گیگاهرتز |
| ورودی امتیاز داده شده | 5A-3000A |
| محدوده اندازه گیری | 5٪ در 130٪ در |
| رتبه بندی خروجی | 0-10V (AC) یا 0-5A |
| نسبت | ≤ ± 0.2٪ |
| زاویه فاز | ≤ ± 10 دقیقه |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | PC / UL94-V0 |
| خربزه | PBT |
| هسته | فولاد سیلیکون |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | گردن |
| دمای عملیاتی | -25 ℃ ~ + 75 ℃ |
| رطوبت کاری | ≤85٪ |
| اتصال خروجی | UL1015 22AWG سیم (twinsted سیم) 2.5m |
انتخاب نوع
| P / N | ورودی امتیاز داده شده (A) | خروجی (mA / V) | دقت | ابعاد (میلی متر) | ||||||
| Φ | الف | ب | سی | د | E | |||||
| SCTK662A-025 | 5-400A (5،100،250،400 A) | 0-200mA 0-10V | 0.2،0.5،1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 | 50-1000A (50،250،400،1000A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 | 100-1500A (100،800،1000،1500A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 | 500-2000A (500،1000،1500،2000A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 | 800-3000A (800،1000،2500،3000A) | 0-600mA 0-10V | 0.2،0.5،1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
