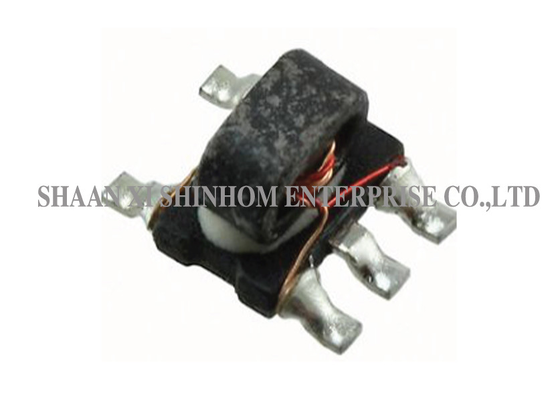

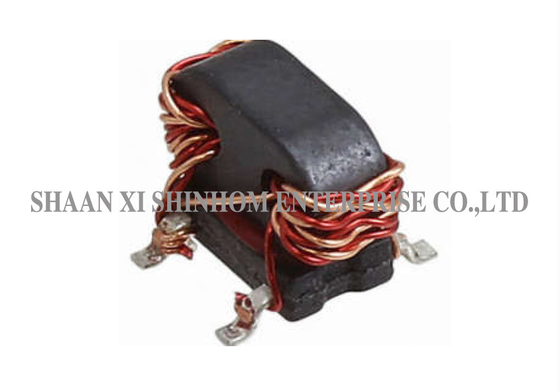

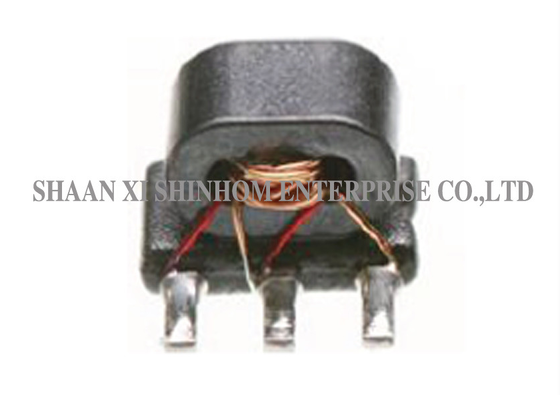

خط انتقال پهن باند Balun 1:1 75Ω 50-1250MHz برای RF Front-Ends و مطابقت پهن باند

این ترانسفورماتور RF بالون خط انتقال 1:1 برای کاربردهای ارتباطات بی‌سیم پهن‌باند و تبدیل سیگنال RF طراحی شده است. این دستگاه از یک ساختار خط انتقال برای دستیابی به تبدیل سیگنال متعادل/نامتعادل استفاده می‌کند و پوشش فرکانسی وسیع و عملکرد تعادل دامنه/فاز عالی را ارائه می‌دهد.این محصول از یک بسته بندی SMD با اتلاف خط اصلی کم و عملکرد اتلاف بازگشتی ورودی عالی استفاده می‌کند که کارایی انتقال سیگنال بالا و بازتاب کم را تضمین می‌کند.این دستگاه به طور گسترده در تقویت‌کننده‌های پوش-پول، سیستم‌های آنتن و شبکه‌های تطبیق پهن‌باند در کاربردهای RF استفاده می‌شود. این یک انتخاب ایده‌آل برای ارتباطات بی‌سیم پهن‌باند و تبدیل سیگنال فرانت-اند RF است.

ویژگی‌ها:

• امپدانس CT 1:1
• امپدانس مشخصه 75 اهم
• توان RF: 0.25 وات
• جریان DC: 30 میلی آمپر
• فرکانس: 50 تا 1250 مگاهرتز
• اتلاف درج: حداکثر 1.3 دسی بل
• اتلاف بازگشتی ورودی: حداقل 11.0 دسی بل

کاربردها

• ارتباطات بی‌سیم پهن‌باند

• گیرنده‌های VHF/UHF

• فرستنده‌های VHF/UHF

• تقویت‌کننده‌های پوش-پول

• سیستم‌های آنتن

• ماژول‌های فرانت-اند RF

• تطبیق امپدانس پهن‌باند

• تجهیزات تست و اندازه‌گیری

مشخصات الکتریکی (25 درجه سانتی‌گراد، امپدانس 75 اهم)

• فرکانس: 50-1250 مگاهرتز
• دمای عملیاتی: -40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد
• دمای ذخیره‌سازی: -55 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد

سوالات متداول

س: تفاوت بالون خط انتقال با بالون سیم‌پیچ سنتی چیست؟

پ: یک بالون خط انتقال از تئوری خط انتقال برای دستیابی به تطبیق پهن‌باند و تبدیل متعادل/نامتعادل استفاده می‌کند و پوشش فرکانسی وسیع‌تر (50-1250 مگاهرتز) و عملکرد بهتر در فرکانس بالا را ارائه می‌دهد. یک بالون سیم‌پیچ سنتی به جفت شدن هسته مغناطیسی متکی است که عملکرد خوب در فرکانس پایین را ارائه می‌دهد اما پاسخ فرکانس بالا را محدود می‌کند. ساختار خط انتقال برای کاربردهای پهن‌باند و فرکانس بالا مناسب است.

س: تاثیر اتلاف درج ≤1.3dB و اتلاف بازگشتی ورودی ≥11dB بر عملکرد سیستم چیست؟

پ: اتلاف درج ≤1.3dB کارایی انتقال سیگنال بالا با اتلاف انرژی کم را تضمین می‌کند. اتلاف بازگشتی ورودی ≥11dB (معمولاً 25dB) تطبیق امپدانس خوب را تضمین می‌کند، بازتاب سیگنال و امواج ایستاده را کاهش می‌دهد و عملکرد کلی سیستم را بهبود می‌بخشد. این دستگاه به ویژه برای سیستم‌های ارتباطی بی‌سیم با الزامات بودجه لینک سخت‌گیرانه مناسب است.

س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟

پ: شما می‌توانید از طریق وب‌سایت یا ایمیل ما درخواست نمونه را ارسال کنید. لطفاً اطلاعات شرکت و مدل مورد نظر خود را ارائه دهید. نمونه‌ها رایگان هستند و ظرف 3-5 روز کاری ارسال خواهند شد. زمان تحویل سفارش انبوه به طور کلی 2-8 هفته است. حداقل تعداد سفارش و زمان تحویل برای محصولات سفارشی به طور جداگانه تایید خواهد شد.
