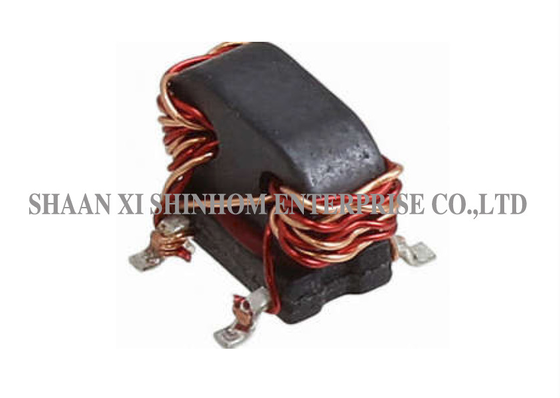

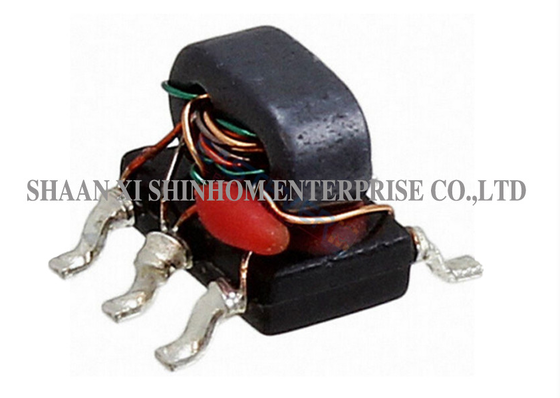

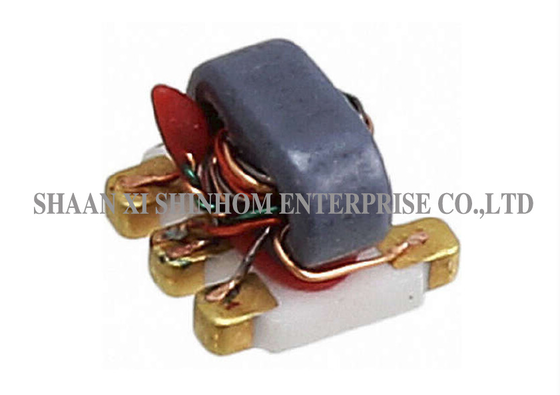

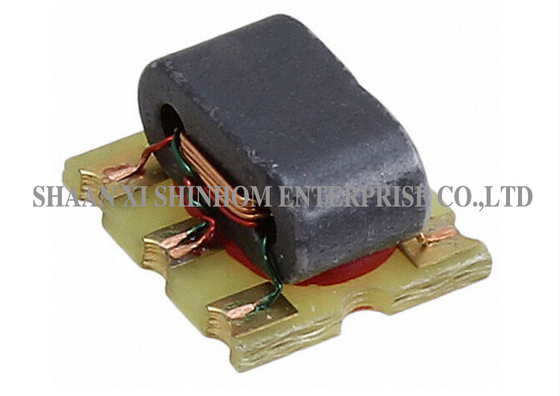

1۴CT Balun Transformer 75Ω 0.5W 1-350MHz برای سیستم های آنتن

راترانسفورماتور RF 1:4CT SMD balunبرای ارتباطات بی سیم پهن باند و برنامه های کاربردی تبدیل سیگنال RF طراحی شده است. از a استفاده می کندساختار جفت شده با شاربرای دستیابی به تبدیل امپدانس و تبدیل سیگنال متعادل / نامتعادل، ارائهپوشش فرکانس گستردهوتعادل دامنه/فاز عالیویژگی هامحصول از یکبسته SMDباتلفات خط اصلی کمواز دست دادن بازگشت ورودی خوبعملکرد، اطمینان از راندمان انتقال سیگنال بالا و بازتاب کم.به طور گسترده ای استفاده می شودگیرنده/فرستنده VHF/UHF،تقویت کننده های فشار کش،سیستم های آنتن، وشبکه های تطبیق پهنای بانددر کاربردهای RF این یک انتخاب ایده آل برای تبدیل امپدانس و تبدیل سیگنال در سیستم های 75Ω است.

ویژگی ها:

• 1: امپدانس 4CT
• قدرت RF: 0.5 وات
• جریان DC: 30 میلی آمپر
• امپدانس مشخصه 75Ω
• فرکانس: 1-350 مگاهرتز
• دمای عملیاتی: -40 ℃ تا 85 ℃
• دمای ذخیره سازی: -55 ℃ تا 100 ℃

برنامه های کاربردی

• ارتباطات بی سیم پهن باند

• گیرنده های VHF/UHF

• فرستنده های VHF/UHF

• تقویت کننده فشار کش

• سیستم های آنتن

• ماژول های جلویی RF

• تطبیق امپدانس پهن باند

• تجهیزات تست و اندازه گیری

مشخصات الکترونیکی (25℃، Z=75Ω)

سوالات متداول

س: چگونه برای نمونه درخواست کنیم؟ زمان تحویل چقدر است؟

الف:شما می توانید یک نمونه درخواست را از طریق وب سایت یا ایمیل ما ارسال کنید. لطفا اطلاعات شرکت و مدل هدف خود را ارائه دهید. نمونه ها هستندرایگانو در داخل ارسال خواهد شد3-5 روز کاری. زمان سرب سفارش انبوه به طور کلی است2-8 هفته. MOQ و زمان تحویل برای محصولات سفارشی به طور جداگانه تأیید می شود.

س: آیا از سفارشات آزمایشی کوچک پشتیبانی می کنید؟

الف:بله. ما نیازهای تأیید مشتریان را در مراحل اولیه توسعه محصول جدید درک می کنیم. سفارشات آزمایشی کوچک (زیر MOQ استاندارد) قابل مذاکره است. سفارشات آزمایشی همان استانداردهای کیفیت و تعهدات تحویل را به عنوان سفارشات انبوه دریافت می کنند. لطفا برای جزئیات بیشتر با تیم فروش ما تماس بگیرید.

س: چگونه ترانسفورماتور balun 1:4CT تبدیل امپدانس را از 75Ω به 300Ω می کند؟

الف:از یک ساختار جفت شار برای تبدیل سیگنال تک سر 75Ω به سیگنال دیفرانسیل 300Ω (یا برعکس) استفاده می کند، که برای تطبیق یک سیستم 75Ω با بار دیفرانسیل 300Ω مناسب است.

س: تاثیر تعادل دامنه ± 0.5dB و تعادل فاز ± 5 درجه بر تقویت کننده های فشار کش چیست؟

الف:این مشخصات تضمین می کند که سیگنال های دیفرانسیل دارای دامنه ثابت و وارونگی فاز دقیق هستند. این به طور موثر هارمونیک های مرتبه زوج را سرکوب می کند، نسبت رد حالت مشترک را بهبود می بخشد، اعوجاج سیگنال را کاهش می دهد و خطی بودن تقویت کننده را افزایش می دهد.
