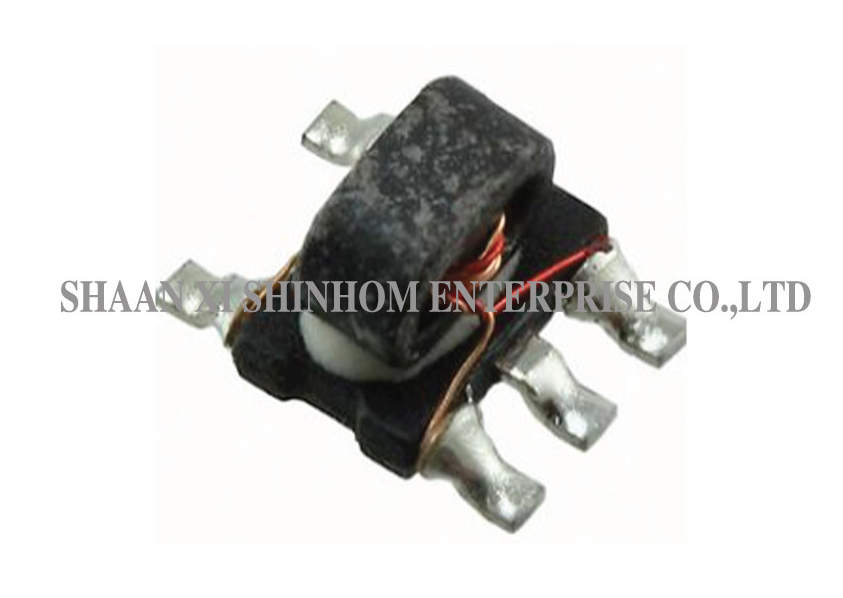

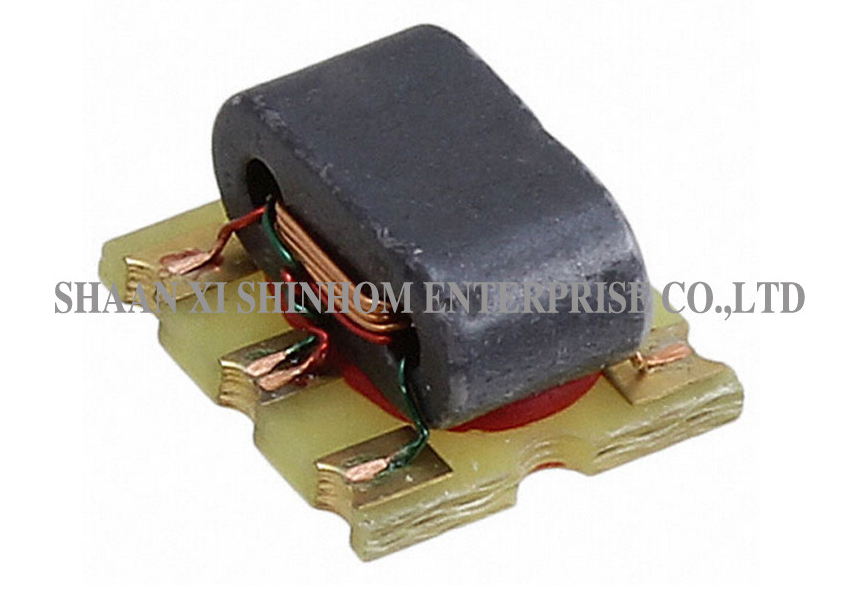

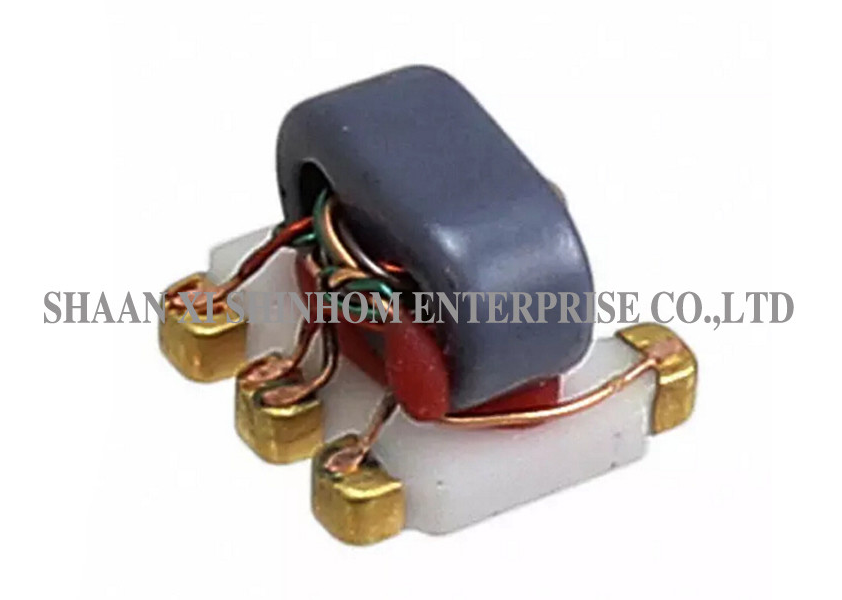

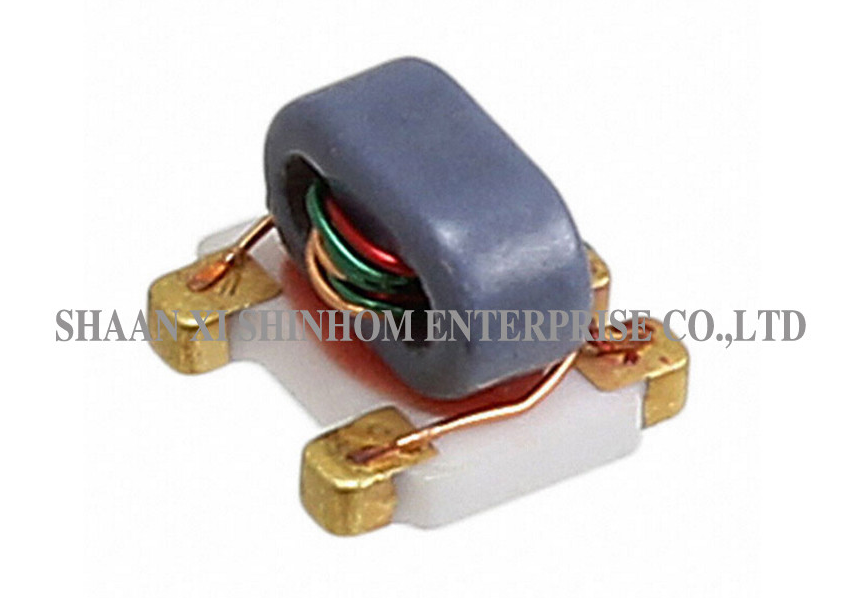

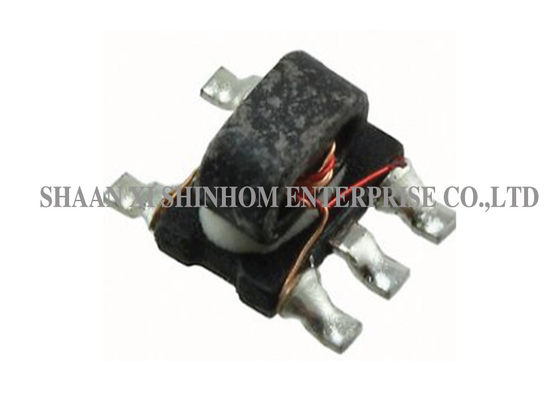

SMD Balun 75Ω 5-3000MHz برای فرستنده ها و گیرنده های VHF/UHF

اينترانسفورماتور RF بالون SMDاستفاده می کند سیم مس امایل و یک بسته سطح نصب. نسبت مقاومت است1:1، مقاومت مشخصه75Ω، و محدوده فرکانس۵ تا ۳۰۰۰ مگاهرتزقدرت RF:0.25Wجریان ثابت:30mAیک ترانسفورماتور بالون برای تبدیل سیگنال متعادل به نامتعادل استفاده می شود، تبدیل سیگنال های متعادل (سیگنال های تفاضلی) به سیگنال های نامتعادل (سیگنال های تک پایان) یا برعکس.از آن به طور گسترده ای درارتباطات بی سیم پهن باند,گیرنده/ فرستنده های VHF/UHFوتقویت کننده های فشار کشدر مدارهای RF.

ویژگی ها

• نسبت انسداد 1:1

• مقاومت مشخص 75Ω

• محدوده فرکانس: 5-3000MHz

• قدرت RF 0.25W

• جریان ثابت 30mA

• مواد پیچ و خم ️ سیم مس امایل شده

• نوع بسته بندی SMD سطح نصب

• دمای عملیاتی: -40°C تا 85°C

درخواست ها

• ارتباطات بی سیم پهن باند

• گیرنده های VHF/UHF

• فرستنده های VHF/UHF

• دستگاه های تقویت کننده فشار

• ماژول های RF Front-End

• شبکه های تغذیه آنتن

• مخلوط کننده ها

• شبکه های تطابق پهن باند

مشخصات الکترونیکی ((25°C,Z=75Ω)

• فرکانس: 5-3000MHz
• دمای کار: -40°C تا 85°C
• دمای نگهداری: -55°C تا 100°C

سوالات عمومی

س: عملکرد اصلی یک ترانسفورماتور بالون چیست؟

الف:یک ترانسفورماتور بالون برای تبدیل متعادل به نامتعادل استفاده می شود، تبدیل سیگنال های متعادل (سیگنال های تفاضلی) به سیگنال های نامتعادل (سیگنال های تک پایان) ، یا برعکس.به طور گسترده ای در مدارهای RF استفاده می شود، مخلوط کننده ها، تغذیه آنتن و شبکه های تطبیق پهن باند.

سوال: نسبت مقاومت 1:1 به چه معناست؟

الف:نسبت مقاومت 1: 1 به این معنی است که مقاومت های اولیه و ثانویه برابر هستند (هر دو 75Ω). این تبدیل مقاومت را انجام نمی دهد ، بلکه فقط تبدیل سیگنال متعادل به نامتعادل را فراهم می کند.این مناسب برای مدارهای RF است که نیاز به تبدیل بالون بدون تبدیل مقاومت دارند.

سوال: چگونه برای نمونه درخواست کنیم؟ زمان پیشرو چیست؟

الف:شما می توانید یک نمونه درخواست را از طریق وب سایت ما یا ایمیل ارسال کنید. لطفا اطلاعات شرکت و مدل هدف خود را (از جمله فرکانس و الزامات مانع) ارائه دهید.بدون هزینهو در داخل حمل و نقل خواهد شد۳ تا ۵ روز کاری. زمان تحویل سفارش انبوه معمولا2- 8 هفته.
