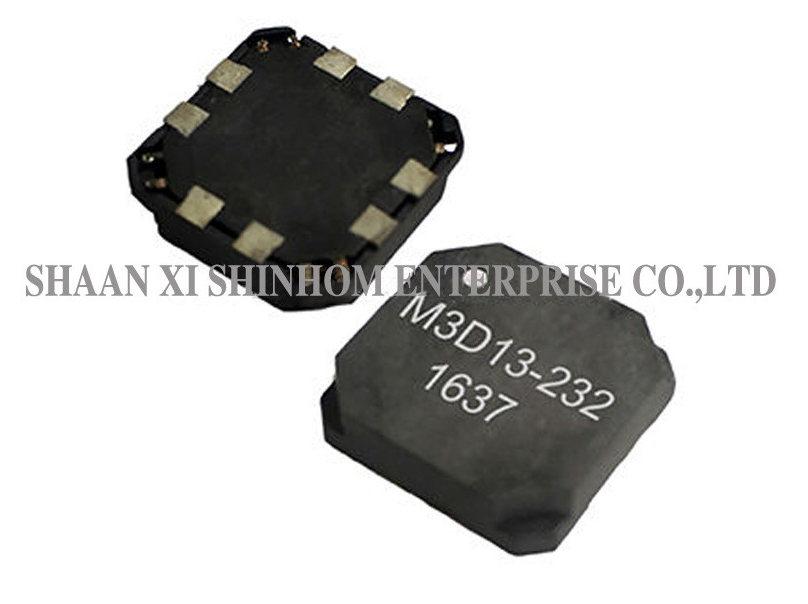

SMD 3D RFID Transponder Antenna Coil برای سیستم های ورود بدون کلید اتومبیل

درسیم پیچ آنتن فرستنده 3D SMD RFIDدارای اندازه فشرده 13.0×13.0×3.1mm است. از سه کویل مستقل در امتداد محور X، محور Y و محور Z استفاده می کند تا پوشش فضایی کامل را به دست آورد.اطمینان از دریافت ثابت سیگنال از هر جهتساختار چند لایه فیریت عملکرد الکتریکی عالی را فراهم می کند. طراحی کم پروفایل فضای PCB را صرفه جویی می کند.راه حل یکپارچه سه کویل یکپارچه هزینه های مونتاژ را کاهش می دهد و قابلیت اطمینان مدار را بهبود می بخشداین به طور گسترده ای در سیستم های ورودی بدون کلید غیر فعال خودرو، سیستم های شروع بدون کلید، توابع بیدار کننده TPMS، کنترل لجستیک صنعتی، کنترل دسترسی و دستگاه های ردیابی استفاده می شود.

• ابعاد 13.0 × 13.0 × 3.1mm
• پوشش سه محور ️ محور X / محور Y / محور Z / محور XY
• فاکتور Q بالا
• ساختار چند لایه فرایت
• طراحی کم پروفایل
• طیف گسترده ای از دماهای عملیاتی
• بسته SMD
• یکپارچه سازی سه کویل

• ماشین آلات
• سیستم های ورود بدون کلید و رفتن بدون کلید
• RTPMS با توابع بیدار کردن
• تدارکات صنعتی و کنترل
• کنترل دسترسی
• دستگاه های ردیابی

• فریک تست کنید. : 125KHz / 1V.
• دمای عملیاتی : -40°C ~ +85°C
• حساسیت (S0) اندازه گیری شده با Helmholtz Coils H=8.36 A/m@125kHz.
• SRF: فرکانس رزوناسیون خود کویل.
• Wx/Wy/Wz به معنی سیم پیچ محور X، Y و Z است.
• f20/f125/f134.2 یعنی فرکانس رزونانس 20kHz، 125kHz و 134.2kHz.
• آزمایش در شرایط رطوبت نسبی 85٪
• هر مقدار دیگر استحکام در LF و یا تحملات سخت تر می تواند ارائه شود. همچنین می تواند مقدار مختلف استحکام در محور پیچ مختلف ارائه شده است. لطفا با فروشنده ما برای هر گونه درخواست تماس بگیرید.

برای اطلاعات بیشتر در مورد اینترن RFID، لطفا به وب سایت ما مراجعه کنید یا با ما تماس بگیرید.

سوال: تفاوت بین یک کویل سه بعدی و یک کویل یک محور استاندارد چیست؟

A: یک کویل سه بعدی سه کویل مستقل را در امتداد محور X، Y و Z به یک جزء واحد ادغام می کند و پوشش فضایی کامل را به دست می آورد.صرف نظر از جهت نزدیک شدن ترانسپندر به آنتن، می تواند به طور قابل اعتماد تشخیص داده شود. این به ویژه برای برنامه های کاربردی با جهت گیری نامشخص، مانند سیستم های ورودی بدون کلید اتومبیل مناسب است.

س: مزایا یکپارچه سازی سه کویل تک اجزا چیست؟

ج: در مقایسه با استفاده از سه سیم پیچ تک محور جداگانه، یکپارچه سازی سه سیم پیچ تک قطعات تعداد قطعات را کاهش می دهد، فضای PCB را صرفه جویی می کند، فرآیند قرار دادن را ساده می کند،بهره وری تولید را بهبود می بخشد، و قابلیت اطمینان کل مدار را افزایش می دهد.

س: مزایا ساختار چند لایه فیریت چیست؟

ج: ساختار چند لایه فیریت باعث نفوذ مغناطیسی بالا و عملکرد الکتریکی عالی در یک اندازه فشرده می شود.این تضمین می کند که کویل فاکتور Q بالا و استقرار ثابت در فرکانس کار را حفظ می کند، با ثبات خوب در طیف گسترده ای از دما.
