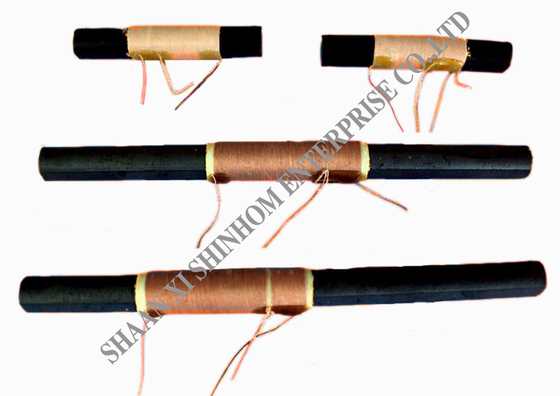

کویل RFID Q بالا برای سیستم کنترل دسترسی و شارژ بی سیم

سیم‌پیچ آنتن RFID برای سیستم RFID و کاربرد کارت IC هوشمند

این سیم‌پیچ آنتن RFID برای سیستم‌های RFID و کاربردهای کارت IC هوشمند طراحی شده است. اندوکتانس 734 میکرو هانری ±2%، فرکانس کاری 125 کیلوهرتز، ضریب Q بزرگتر یا مساوی 120 و فرکانس تشدید خودی بزرگتر یا مساوی 1.7 مگاهرتز است. این محصول از فرآیند سیم‌پیچی چند لایه لانه زنبوری با سیم لیتز استفاده می‌کند که ضریب Q بالا و دامنه اندوکتانس وسیعی را ارائه می‌دهد. انواع ساختارهای مختلف پشتیبانی می‌شوند، از جمله آنتن‌های RFID برای سیستم‌های کنترل دسترسی، سیم‌پیچ‌های استوانه‌ای RFID، سیم‌پیچ‌های کارت IC هوشمند و سیم‌پیچ‌های شارژ بی‌سیم. قطر سیم از 0.04 میلی‌متر تا 1.3 میلی‌متر موجود است. جریان نامی تا 50 آمپر است. محدوده دمای کاری از -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد است. این محصول به طور گسترده در سیستم‌های کنترل دسترسی RFID، کارت‌های IC هوشمند، شارژ بی‌سیم، حسگرهای صنعتی و الکترونیک خودرو استفاده می‌شود.

ویژگی‌ها

• کوچکترین سیم‌پیچ آنتن فرستنده
• ساختارهای مختلف سیم‌پیچ RFID مطابق با مشخصات مشتری:
• مقدار Q بالا و دامنه اندوکتانس وسیع
• سیم‌پیچی نوع لانه زنبوری با سیم مسی ابریشمی
• سفارشی شده مطابق با مشخصات مشتری
• جریان نامی تا 50 آمپر
• دمای کاری: -55 تا +155 درجه سانتی‌گراد
• قطر سیم 0.04 میلی‌متر تا 1.3 میلی‌متر
• سیم‌پیچ‌های RFID برای آنتن RFID سیستم کنترل دسترسی

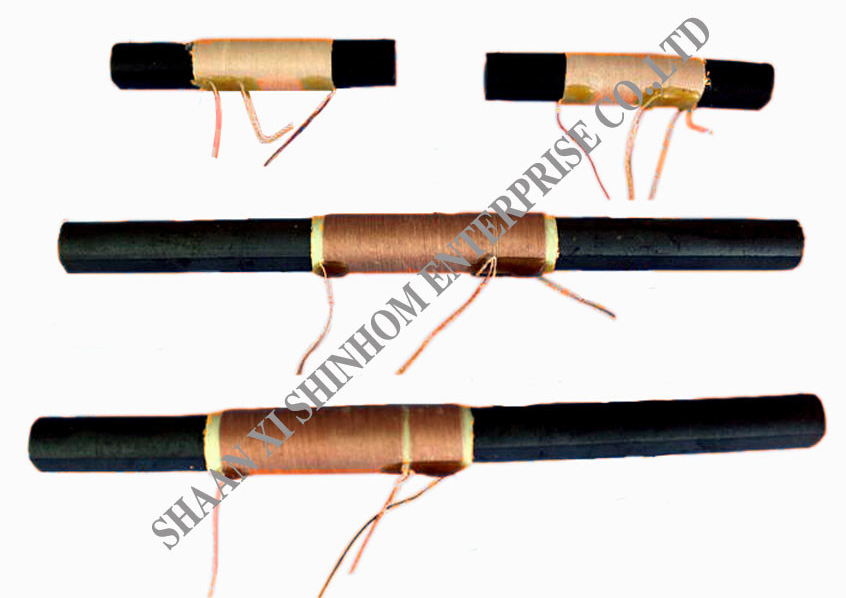

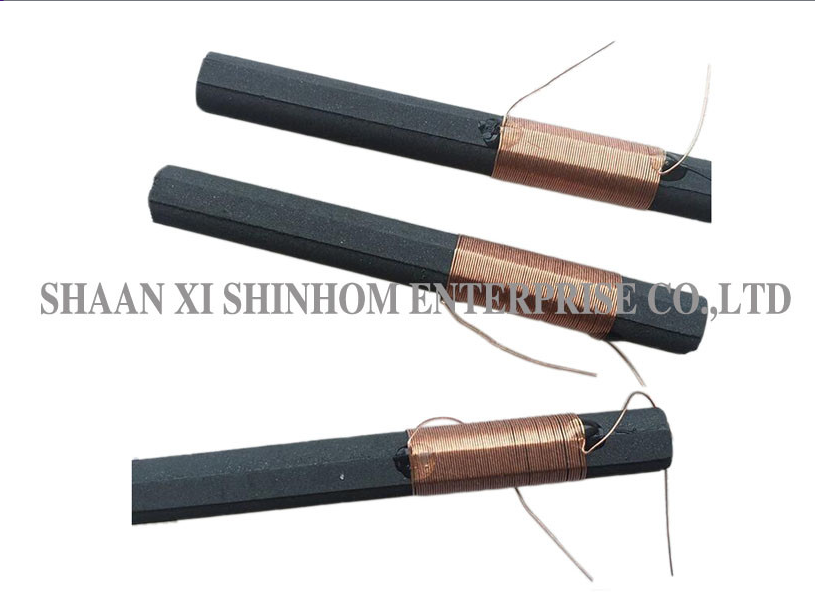

• سیم‌پیچ‌های استوانه‌ای RFID
• سیم‌پیچ‌های RFID برای کارت IC هوشمند
• سیم‌پیچ‌های شارژ بی‌سیم
• سفارشات سفارشی استقبال می‌شود

کاربردها

• سیستم‌های کنترل دسترسی RFID
• کارت‌های IC هوشمند
• گیرنده‌های شارژ بی‌سیم
• سیستم‌های ورود بدون کلید غیرفعال خودرو
• برچسب‌های ردیابی دارایی صنعتی
• دستگاه‌های ارتباطی میدان نزدیک NFC
• حسگرهای اینترنت اشیاء پزشکی
• برچسب‌های الکترونیکی حیوانات

مشخصات الکتریکی:

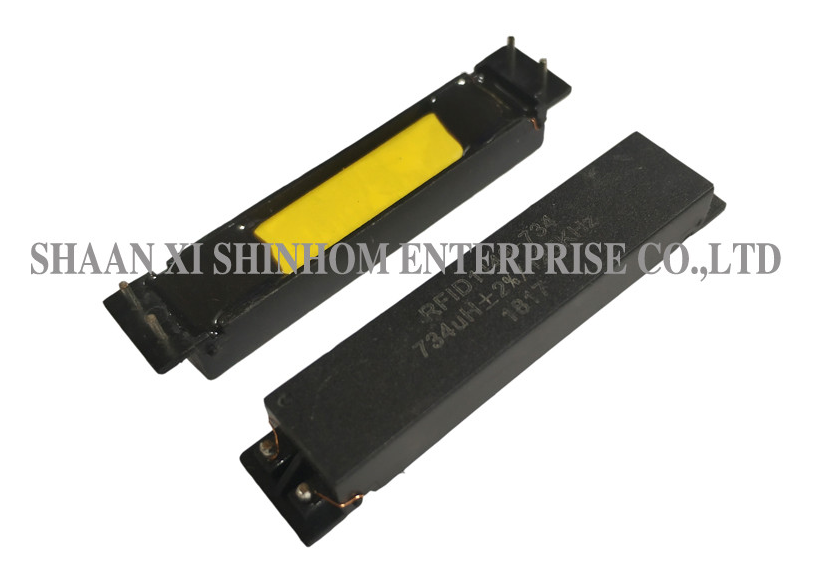

• L: 734uH±2% @125KHz,1V
• DCR: 2.8Ω±10%
• Q: 120 Min@125KHz,1V
• SRF: 1.7MHz Min
• دمای کاری: -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد
• دمای نگهداری: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد

برای اطلاعات بیشتر در مورد سیم‌پیچ آنتن RFID، لطفاً به وب‌سایت ما مراجعه کنید یا با ما تماس بگیرید.

سوالات متداول

س: مزایای سیم‌پیچی لانه زنبوری نسبت به سیم‌پیچی معمولی چیست؟

پاسخ: سیم‌پیچی لانه زنبوری از سیم‌پیچی لایه‌ای متناوب برای کاهش مؤثر ظرفیت خازنی توزیع شده استفاده می‌کند. این امر فرکانس تشدید خودی (SRF) را افزایش می‌دهد و به سیم‌پیچ اجازه می‌دهد تا اندوکتانس و ضریب Q پایدار را در فرکانس کاری حفظ کند. ساختار لانه زنبوری همچنین استحکام مکانیکی را افزایش داده و مقاومت بهتری در برابر لرزش ایجاد می‌کند.

س: عملکرد سیم لیتز چیست؟

پاسخ: سیم لیتز از چندین رشته نازک مسی عایق‌بندی شده که به هم تابیده شده‌اند، ساخته می‌شود. این سیم به طور مؤثر اثر پوستی و اثر مجاورت را در فرکانس‌های بالا کاهش می‌دهد و ضریب Q سیم‌پیچ و حساسیت دریافت سیگنال را بهبود می‌بخشد. این یک انتخاب ماده کلیدی برای بهبود عملکرد آنتن RFID است.

س: زمان تحویل چقدر است و از چه روش‌های بسته‌بندی استفاده می‌شود؟

پاسخ: زمان تحویل استاندارد 2 تا 8 هفته پس از تأیید سفارش است که بسته به مشخصات محصول و مقدار سفارش متفاوت است. محصولات با کارتن، فوم، پالت، فیلم بسته‌بندی و تسمه‌های ثابت‌کننده به طور ایمن بسته‌بندی می‌شوند تا از حمل و نقل ایمن بین‌المللی اطمینان حاصل شود.
