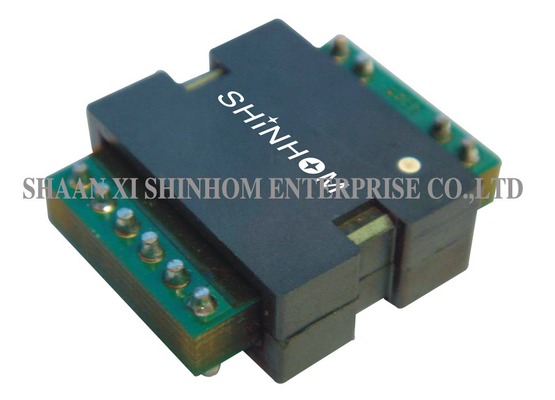

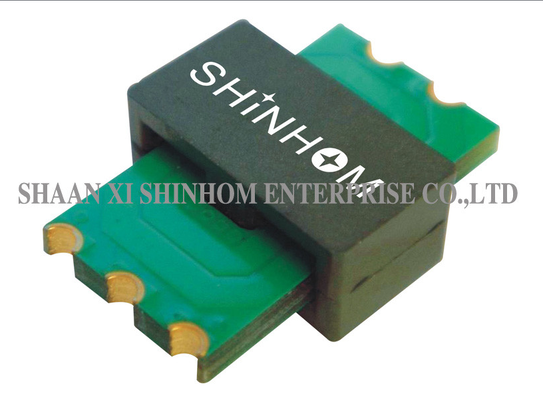

فرکانس بالا ترانسفورماتور مسطح 3000W کم EMI برای سیستم های مخابراتی و خودرو

این ترانسفورماتور پلنار برای کاربردهای تبدیل DC/DC و DC/AC طراحی شده است. این ترانسفورماتور دارای ساختار کم‌ارتفاع، با توان تا 3000 وات و جریان تا 73 آمپر است. اندازه پد 23.5 میلی‌متر × 19.5 میلی‌متر است. این محصول اندوکتانس نشتی فوق‌العاده کم (<0.2%)، چگالی توان بالا (5 وات تا 25 کیلووات در هر قطعه) و تابش الکترومغناطیسی کم را ارائه می‌دهد.

اندازه‌های مختلف هسته از EE14 تا EE100 موجود است. این ترانسفورماتور از نصب افقی/عمودی، سوراخ‌کاری/SMT و گزینه‌های ترمینال پین/سیم پرواز پشتیبانی می‌کند و با تمام توپولوژی‌های SMPS سازگار است.

این ترانسفورماتور به طور گسترده در منابع تغذیه DC/DC با چگالی بالا، تجهیزات مخابراتی، سیستم‌های کنترل صنعتی و سیستم‌های خودرو و وسایل نقلیه سنگین استفاده می‌شود.

• ترانسفورماتور پلنار کم‌ارتفاع
• ترانسفورماتور پلنار با توان بالا
• ترانسفورماتور پلنار فرکانس بالا
• ترانسفورماتور پلنار PCB
• ترانسفورماتور سوئیچینگ پلنار
• ترانسفورماتور پلنار EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100
• ترانسفورماتور پلنار SMT آماده تحویل
• محدوده توان: تا 3000 وات
• اندوکتانس نشتی بسیار کم (کمتر از 0.2% برای هسته‌های بدون شکاف).
• قیمت‌های مقرون به صرفه و رقابتی.
• حداقل تداخل الکترومغناطیسی (EMI).
• چگالی توان ویژه بالا (5 وات تا 25 کیلووات در هر قطعه).
• فاصله‌های خزشی و هوایی بالا بین اولیه و ثانویه.
• قابل استفاده برای تمام توپولوژی‌های SMPS.
• گزینه‌های مختلف نصب و ترمینال (افقی، عمودی، سوراخ‌کاری، SMT، پین، کابل‌های پرواز و غیره).
• گیره‌های مخصوص دفع حرارت.

• چگالی بالا و راندمان انرژی بالا.
• منابع تغذیه DC/DC با جریان بالا.
• سلف سیم‌پیچ اصلی به عنوان چوک خروجی عمل می‌کند،
• در حالی که سیم‌پیچ‌های کمکی جریان ورودی به PM(TI25S1604) را کنترل می‌کنند.
• مخابرات، سیستم‌های کنترل صنعتی،
• سیستم‌های خودرو و تجهیزات سنگین

• اندوکتانس PE 20s1604 اندازه‌گیری شده بر روی Agilient/HP4284 بین پین‌های 7 و 11 در فرکانس 100 کیلوهرتز، 0.1 ولت RMS.
• رتبه IDC یا 85% از اشباع IDC یا گرمایش IDC است، هر کدام که کمتر باشد.
• اشباع IDC جریانی است که باعث کاهش 15% اندوکتانس نسبت به مقدار اسمی آن می‌شود.
• گرمایش IDC جریانی است که باعث افزایش دمای قطعه به میزان تقریبی 45 درجه سانتی‌گراد می‌شود.
