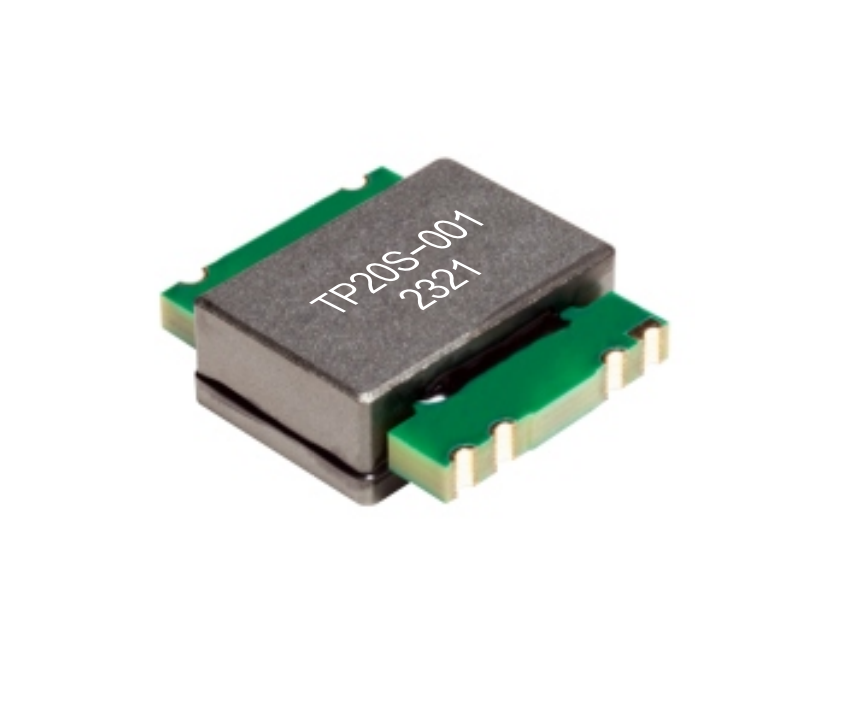

فرکانس بالا 60W ترانسفورماتور خطی سری TP20S

مهندسی شده برای تبدیل توان نسل بعدی، سری TP20S ترانسفورماتورهای صفحه‌ای تا 60 وات توان را با راندمان استثنایی و پروفایل بسیار کم 9.0 میلی‌متر ارائه می‌دهد. بهینه‌سازی شده برای عملکرد با فرکانس بالا از 200 کیلوهرتز تا 700 کیلوهرتز، ساختار صفحه‌ای پیشرفته آن به چگالی توان برتری دست می‌یابد و آن را به راه‌حل ایده‌آل برای کاربردهای محدود به فضا تبدیل می‌کند که به عملکردی قوی و قابل اعتماد در محیط‌های صنعتی، خودرو و مخابرات نیاز دارند.

ویژگی‌ها:

• چگالی توان بالا: ردپای جمع و جور 22 میلی‌متر x 23.5 میلی‌متر، چگالی توان تا 400 وات در اینچ مکعب را امکان‌پذیر می‌کند.

• طراحی با راندمان بالا: معماری مغناطیسی صفحه‌ای پیشرفته، تلفات را به حداقل می‌رساند و عملکرد حرارتی را بهبود می‌بخشد.

• محدوده فرکانس گسترده: بهینه شده برای عملکرد پایدار از 200 کیلوهرتز تا 700 کیلوهرتز.

• ساخت و ساز مقاوم: به طور قابل اعتماد در محدوده دمایی وسیعی از –40°C تا +125°C کار می‌کند.

• اندوکتانس نشتی کم: ≤0.5 μH طراحی، تلفات سوئیچینگ و نویز را در مدارهای با فرکانس بالا کاهش می‌دهد.

مشخصات الکتریکی

کاربردها

• تبدیل توان DC/DC: توپولوژی‌های مبدل رو به جلو، پل کامل، نیم پل و پوش-پول با چگالی بالا.

• زیرساخت‌های مخابرات: منابع تغذیه برای سرورها، روترها و تقویت‌کننده‌های ایستگاه پایه.

• سیستم‌های صنعتی: درایوهای موتور، سیستم‌های کنترل و تجهیزات اتوماسیون که به عملکرد قوی نیاز دارند.

• خودرو و حمل و نقل: شارژرهای داخلی (OBC)، سیستم‌های مدیریت باتری (BMS) و سیستم‌های پیشرانه برای وسایل نقلیه الکتریکی و تجهیزات سنگین.

سؤالات متداول

س: این ترانسفورماتور صفحه‌ای با فرکانس بالا چه تفاوتی با انواع سیم‌پیچ سنتی دارد؟
پ: سری TP20S از یک ساختار سیم‌پیچ صفحه‌ای تخت استفاده می‌کند که عملکرد حرارتی بهتری، پروفایل کمتری و پارامترهای الکتریکی سازگارتر مانند اندوکتانس نشتی کم را ارائه می‌دهد و آن را برای منابع تغذیه حالت سوئیچینگ (SMPS) با فرکانس بالا و چگالی بالا برتر می‌کند.

س: چه مدیریت حرارتی برای توان خروجی کامل 60 وات توصیه می‌شود؟
پ: در حالی که برای راندمان بالا طراحی شده است، دستیابی به توان نامی کامل مداوم ممکن است به چیدمان PCB مناسب با vias حرارتی و/یا جریان هوا بر اساس محیط کاربرد خاص برای حفظ دمای عملیاتی ایمن نیاز داشته باشد.

س: آیا نسبت‌های چرخش یا ولتاژهای سفارشی در دسترس هستند؟
پ: بله، طرح‌های سفارشی برای تولید انبوه پشتیبانی می‌شوند. لطفاً با تیم پشتیبانی ما با الزامات الکتریکی و مکانیکی خاص خود تماس بگیرید.
