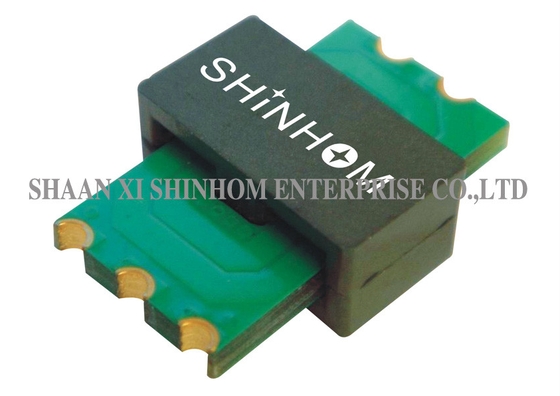

ترانسفورماتور صاف فرکانس بالا TP20A سری 100W 1500Vdc برای SMPS

ترانسفورماتور تخت فرکانس بالا سری TP20A با توان 100 وات برای مبدل‌های DC-DC و منابع تغذیه سوئیچینگ طراحی شده است. محدوده توان 75-100 وات است، با حداکثر ضخامت فقط 7.4 میلی‌متر و مساحت 20.12*18.50 میلی‌متر. این محصول در فرکانس 200 کیلوهرتز تا 700 کیلوهرتز کار می‌کند و ولتاژ ایزولاسیون کاری 1500 ولت DC دارد. این محصول اندوکتانس نشتی فوق‌العاده کم، راندمان بالا و تداخل الکترومغناطیسی (EMI) حداقل را ارائه می‌دهد و با تمام توپولوژی‌های SMPS سازگار است. گزینه‌های مختلف نصب و اتصال در دسترس هستند. طراحی گیره مخصوص اتلاف حرارت، عملکرد عالی مدیریت حرارتی را تضمین می‌کند. این محصول به طور گسترده در مبدل‌های DC-DC، منابع تغذیه سوئیچینگ و کاربردهای مختلف تبدیل توان فرکانس بالا استفاده می‌شود.ویژگی‌هاتوان تا 100 واتمحدوده فرکانس 200 کیلوهرتز تا 700 کیلوهرتزولتاژ ایزولاسیون کاری 1500 ولت DCحداکثر ضخامت فقط 7.4 میلی‌متردمای کاری -40 تا +125 درجه سانتی‌گرادسازگار با تمام توپولوژی‌های SMPSطراحی گیره مخصوص اتلاف حرارتکاربردهامبدل‌های DC-DCسیستم‌های تغذیه توزیع شدهمنابع تغذیه تجهیزات ارتباطی75 - 100 واتالکترونیک خودرومنابع تغذیه تجهیزات پزشکیماژول‌های تغذیه با چگالی بالاجدول انتخاب مشخصات محصولپارامترمشخصاتسریTP20Aافقی / عمودی / سوراخ‌دار / SMT / پین / سیم پرواز75 - 100 واتفرکانس کاری200 کیلوهرتز - 700 کیلوهرتزولتاژ ایزولاسیون کاری1500 ولت DC

حداکثر ضخامت

• 7.4 میلی‌متر

• مساحت

• 20.12 * 18.50 میلی‌متر

• اندوکتانس نشتیکمتر از 0.2% (هسته بدون شکاف)

• دمای کاری

• -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

• سازگاری توپولوژی

• تمام توپولوژی‌های SMPS

گزینه‌های نصب

• افقی / عمودی / سوراخ‌دار / SMT / پین / سیم پرواز

• طراحی حرارتی

• گیره مخصوص اتلاف حرارت

• سوالات متداول

• س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟

• پ:

• شما می‌توانید درخواست نمونه را از طریق وب‌سایت یا ایمیل ما ارسال کنید. نمونه‌ها رایگان هستند و ظرف 3 تا 5 روز کاری ارسال می‌شوند. زمان تحویل سفارش انبوه به طور کلی 2 تا 8 هفته است؛ محصولات سفارشی جداگانه تأیید خواهند شد.

• س: آیا از سفارشات آزمایشی کوچک پشتیبانی می‌کنید؟

پ:
