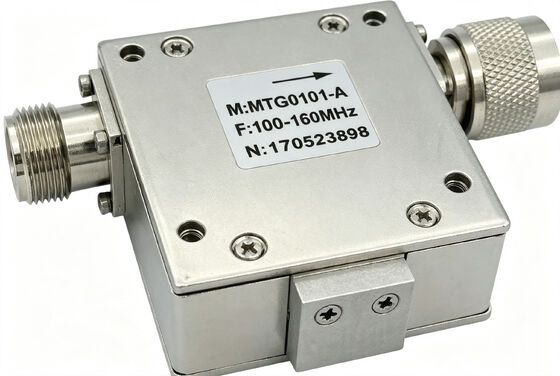

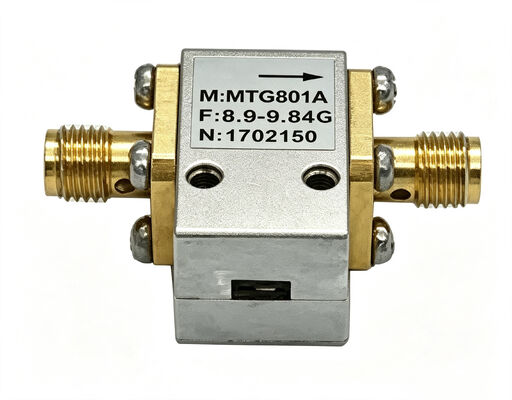

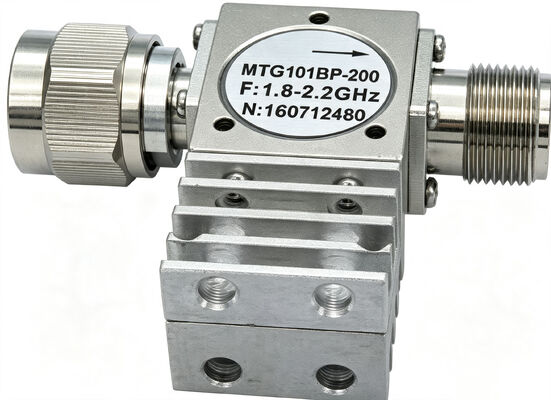

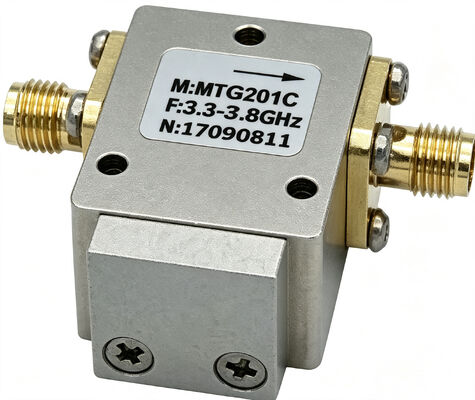

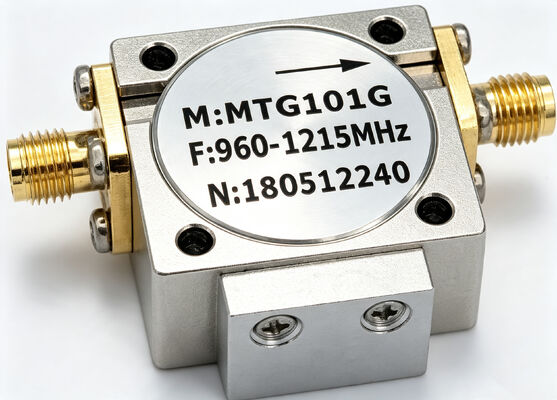

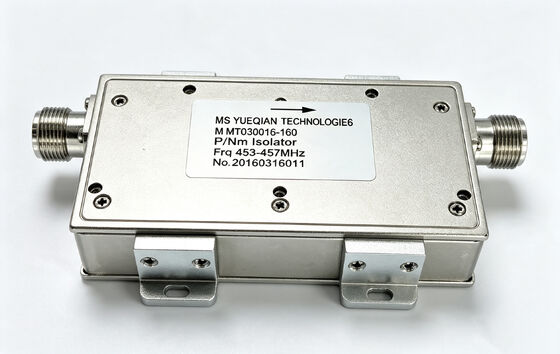

جداسازها و سیرکولاتورهای RF با افت درج کم و ایزولاسیون بالا برای ارتباطات بی‌سیم و سیستم‌های رادار

جداکننده های RF و گردشگرهاپوشش می دهد طیف گسترده ای از فرکانس از 0.1GHz به 40GHz. آن را با استفاده از مواد فرایت و مایکروستریپ / موج / طراحی ساختار کواکسیال. آن را ارائه می دهد کم ورودی از دست دادن (در حد 0.2dB) ،عایق بندی بالا (تا 23dB)، و VSWR عالی (تا 1.15 پایین).این محصولات قابلیت مدیریت قدرت بالا را ارائه می دهند (قدرت متوسط تا 2000W، قدرت اوج تا 10000W). آنها با رابط های اتصال RF متعدد سازگار هستند.,از جمله SMA، N، L29، و 2.92mm. آنها به طور گسترده ای در ایستگاه های پایه ارتباطات بی سیم، سیستم های رادار، تجهیزات آزمایش و اندازه گیری، ارتباطات ماهواره ای و ارتباطات 5G استفاده می شوند.

ویژگی ها

• محدوده فرکانس: 0.1-40GHz
• از دست دادن ورودی کم به 0.2dB
• عایق بندی تا 23dB
• VSWR پایین تر از 115
• کنترل قدرت بالا تا 2000 ولت
• گزینه های کانکتور چندگانه ️ SMA/N/L29/2.92mm
• دمای عملیاتی وسیع ­55°C تا +85°C
• انواع ساختمانی چندگانه ️ ریخته های کوچک، هدایت موج، هم محوری

جدول انتخاب مشخصات محصول

درخواست ها

• ایستگاه های پایه ارتباطات بی سیم
• سیستم های رادار
• تجهیزات آزمایش و اندازه گیری
• ارتباطات ماهواره ای
• سیستم های ارتباطی 5G
• اجزای مایکروویو
• ماژول های RF Front-End

سوالات عمومی

سوال: تفاوت بین یک جدا کننده و یک گردشگر چیست؟

الف:یک جداکننده یک دستگاه سه پورت است که یک پورت با یک بار مطابقت دارد. سیگنال فقط می تواند در یک جهت حرکت کند. برای محافظت از منبع سیگنال از آسیب های انرژی منعکس شده استفاده می شود.یک گردشگر یک دستگاه سه پورت است که در آن سیگنال به صورت متوالی در جهت عقربه یا جهت مخالف عقربه حرکت می کند (1→2→3→1)این دستگاه می تواند برای کاربردهایی مانند آنتن های مشترک ارسال / دریافت استفاده شود. هر دو دستگاه بر اساس ویژگی های غیر متقابل مواد فرایت کار می کنند.

سوال: چگونه محدوده فرکانس برای جداکننده ها/دوران کننده ها را انتخاب کنیم؟

A: انتخاب باید بر اساس فرکانس عملیاتی سیستم باشد. سری محصولات 0.1-40GHz را پوشش می دهد، در هر دو نوع باند باریک (عرض باند 10-200MHz) و پهن باند / باند کامل موجود است.مدل های باند باریک از دست دادن ورودی کمتر و عایق بندی بالاتر را ارائه می دهندمدل های پهن باند طیف گسترده تری از فرکانس ها را با انتخاب انعطاف پذیر تر پوشش می دهند. ما توصیه می کنیم بر اساس باند فرکانس عملیاتی واقعی و نیازهای پهنای باند سیستم خود انتخاب کنید.

سوال: تاثیر از دست دادن ورودی و انزوا بر سیستم چیست؟

A: از دست دادن ورودی به از دست دادن قدرت هنگام عبور سیگنال از دستگاه اشاره دارد. پایین تر بهتر است (قیمت های معمول 0.2-0.6dB). این به طور مستقیم بر افزایش سیستم و مصرف برق تأثیر می گذارد.عایق بندی به تضعیف سیگنال های عقب اشاره داردبالاتر بهتر است (قیمت های معمولی 18-23dB). این به طور مستقیم بر سطح حفاظت از منبع سیگنال و اثربخشی جداسازی فرستنده / گیرنده تأثیر می گذارد.

سوال: جداکننده های قدرت بالا/دوران کننده ها چه مقدار قدرت را تحمل می کنند؟

A: این سری مدل های با قدرت بالا را با قدرت متوسط تا 2000W و قدرت اوج تا 10000W (در شرایط پالس) ارائه می دهد. توانایی کنترل قدرت خاص بستگی به فرکانس، پهنای باند،نوع کانکتورمدل های با قدرت بالا به طور معمول از کانکتورهای نوع N یا L29 استفاده می کنند و مجهز به بخاری هستند.
