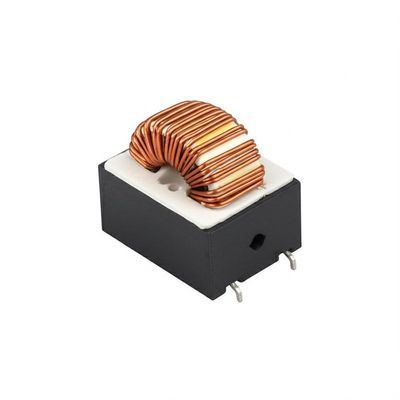

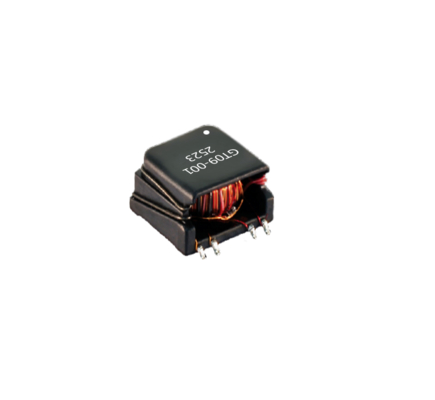

ترانسفورماتور تورئیدال SMD Gate Drive با انزوا 4.5KVAC

عملکرد سوئیچینگ مهم در فرم فشرده

طراحی شده برای کنترل دقیق ماژول های قدرت IGBT / MOSFET، سری ترانسفورماتور SMD ما از فناوری هسته تروییدال استفاده می کند تا اتصال مغناطیسی برتر و کمترین تشعشع EMI را ارائه دهد.با جداسازی تقویت شده 4.5KVAC استاندارد های ترانسفورماتور جدا شده (در 60 ثانیه آزمایش شده) ، عملکرد ایمن را در محرک های موتور صنعتی و سیستم های باتری EV 800V تضمین می کند.طراحی نصب سطحی 50٪ فضای PCB را ذخیره می کند در حالی که از قدرت خروجی 5W در 65kHz پشتیبانی می کند.

مشخصات الکتریکی

نکته مهم: برای حفظ یکپارچگی کامل جداسازی، فاصله کمر PCB ≥8mm حفظ شود.

درخواست ها

موتورهای خودروهای الکتریکی

مدارهای کنترل ولتاژ پایین را از اینورترهای 800 ولت باطری جدا می کند.
جفت بندی با: سنسورهای جریان برای محافظت از جریان بیش از حد.

محرک های صنعتی

قدرت درایو دروازه را برای MOSFET های SiC در سیستم های سرو کنترل شده توسط PLC فراهم می کند.
جفت بندی با فیلترهای EMI برای سرکوب سر و صدا 65kHz.

تبدیل کننده های انرژی تجدید پذیر

امکان تنظیم چرخه کار (10٪ ٪ 50٪) در مایکرو اینورترهای خورشیدی را فراهم می کند.
جفت بندی با: محرک های قدرت برای منابع کمکی DC/DC.

سوالات عمومی

سوال: این از ترانسفورماتورهای قدرت استاندارد چه تفاوتی دارد؟
A: به طور خاص برای کاربردهای ترانسفورماتور Gate Drive طراحی شده است:

• فرکانس سوئیچینگ بالاتر (5065kHz در مقابل 50/60Hz)

• اندکتاژ نشت پایین تر (≤4μH در مقابل >100μH)

• عایق بندی تقویت شده (4.5KVAC در مقابل 2.5KVAC معمولی)

س: آیا می تواند شلیک را در مدار های نیمه پل از بین ببرد؟
A: بله. اتصال محکم ترانسفورماتور SMD Toroidal (± 1.1٪ تحمل نسبت) انحراف تاخیر گسترش را به حداقل می رساند. برای نتایج مطلوب با کنترل کننده های زمان مرده ترکیب کنید.

س: نسبت چرخش سفارشی پشتیبانی می شود؟
ج: نسبت های استاندارد 1:1.25/1.4/1.5/1.71 (GT09-001 تا 004). تماس برای پیچ و تاب سفارشی.
