خانه /محصولات/ترانسفورماتور درایو گیت/ترانسفورماتور قدرت فرکانس بالا گواهینامه AEC-Q200 با ولتاژ جداسازی 4KVrms و اثر SMD فشرده برای EVs و صنعت 4.0

ترانسفورماتور قدرت فرکانس بالا گواهینامه AEC-Q200 با ولتاژ جداسازی 4KVrms و اثر SMD فشرده برای EVs و صنعت 4.0

5000
MOQ

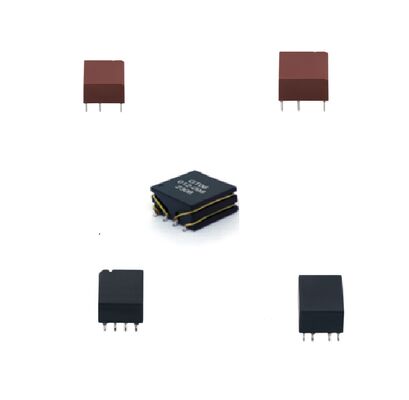

AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
برجسته کردن:

ترانسفورماتور فرکانس بالا با ردپای SMD فشرده,ترانسفورماتور فرکانس بالای AEC-Q200

,

AEC-Q200 High Frequency Transformer
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: GT06KXXA0
سند: GT06KXXA0 _.pdf
پرداخت
زمان تحویل: 2 ~ 8weeks
شرایط پرداخت: L/C، T/T
توضیحات محصول
ترانسفورماتور برق جداکننده ولتاژ بالا برای خودروهای برقی و سیستم های صنعتی ۴.۰
برای سخت ترین محیط های خودرو و صنعتی طراحی شدهسری GT06K یک ترانسفورماتور جداکننده ولتاژ بالا با گواهینامه AEC-Q200 است که عملکرد قابل اعتماد را در شرایط شدید تضمین می کند.، از جمله طیف گسترده ای از دما (-40 °C تا + 125 °C) ، لرزش و اسپری نمک. با عایق تقویت شده مطابق با IEC62368-1 و حداقل 8mm creepage distanceاین سیستم جداسازی الکتریکی قوی تا 4KVrms را برای برنامه های امنیتی حیاتی فراهم می کند.اثر فشرده SMD و طراحی قابل جوش موج آن را به یک انتخاب ایده آل برای نسل بعدی وسایل نقلیه الکتریکی و سیستم های تولید هوشمند که نیاز به کارایی بالا، قابلیت اطمینان بالا،و صنعت 4.0 سازگاری
مشخصات کلیدی
گزینه های نسبت را می چرخاند پیکربندی های متعدد از 1: 1 تا 8: 3 (به عنوان مثال: 1:1، 1:2، 2:1، 3:4، 3:5، 3:8، 4:3، 8:3، 8:9، 1:1.7)
نفوذ (Pin 1-3) 538μH یا 680μH (±35%) در 100kHz، 100mVrms اندازه گیری شده است
مقاومت نشت 0.6μH تا 2.0μH حداکثر (اولین با کوتاه مدت ثانویه)
ظرفیت (اولی تا ثانویه) 15pF تا 30pF حداکثر
مقاومت DC (اولین 1-3) 750mΩ تا 1500mΩ حداکثر
مقاومت DC (ثانویه 6-4) 750mΩ تا 1500mΩ حداکثر
ولتاژ عایق 4KVrms (550Vrms کار مداوم)
فاصله کشش و پاکسازی حداقل 8 میلی متر بین پیچ های اولیه و ثانویه
دمای کار و ذخیره سازی -40°C تا +125°C
گواهینامه و انطباق AEC-Q200 واجد شرایط، عایق تقویت شده IEC62368-1
رتبه بندی MSL سطح 1، عمر زمین 0.5 سال در شرایط ≤30°C / 60٪ RH
پروفایل جوش مشخصات توصیه شده برای جوش موج شامل پیش گرم کردن، بالا بردن، دمای اوج (250°C±3°C) و دستورالعمل های پایین آوردن
درخواست ها
سیستم های خودروهای الکتریکی:شارژر های داخل خودرو (OBC) ، سیستم های مدیریت باتری (BMS) ، واحدهای محرک الکتریکی و تبدیل کننده های DC-DC
زیرساخت شارژ خودرو:ماژول های برق AC/DC در ایستگاه های شارژ و جعبه های دیواری
اتوماسیون صنعتی و صنعت 4.0:محرک ها، کنترل کننده های سرو، PLC ها و سیستم های کنترل حرکت با دقت بالا
انرژی های تجدید پذیر:اینورترهای خورشیدی، سیستم های ذخیره انرژی (ESS) و کنورترهای متصل به شبکه
مخابرات و شبکه:منابع برق جدا شده برای روترها، سوئیچ ها و تجهیزات PoE
الکترونیک پزشکی و راه آهن:مرحله های انرژی جدا شده از ایمنی که قابلیت اطمینان بالا و صدور گواهینامه اجباری است
برچسب:

ترانسفورماتور فرکانس بالا گواهینامه AEC-Q200,4KVrms جدا کننده ولتاژ قدرت ترانسفورم,ترانسفورماتور جداکننده رد پای SMD

ترانسفورماتور فرکانس بالا با ردپای SMD فشرده,ترانسفورماتور فرکانس بالای AEC-Q200

Compact SMD Footprint Isolation Transformer
