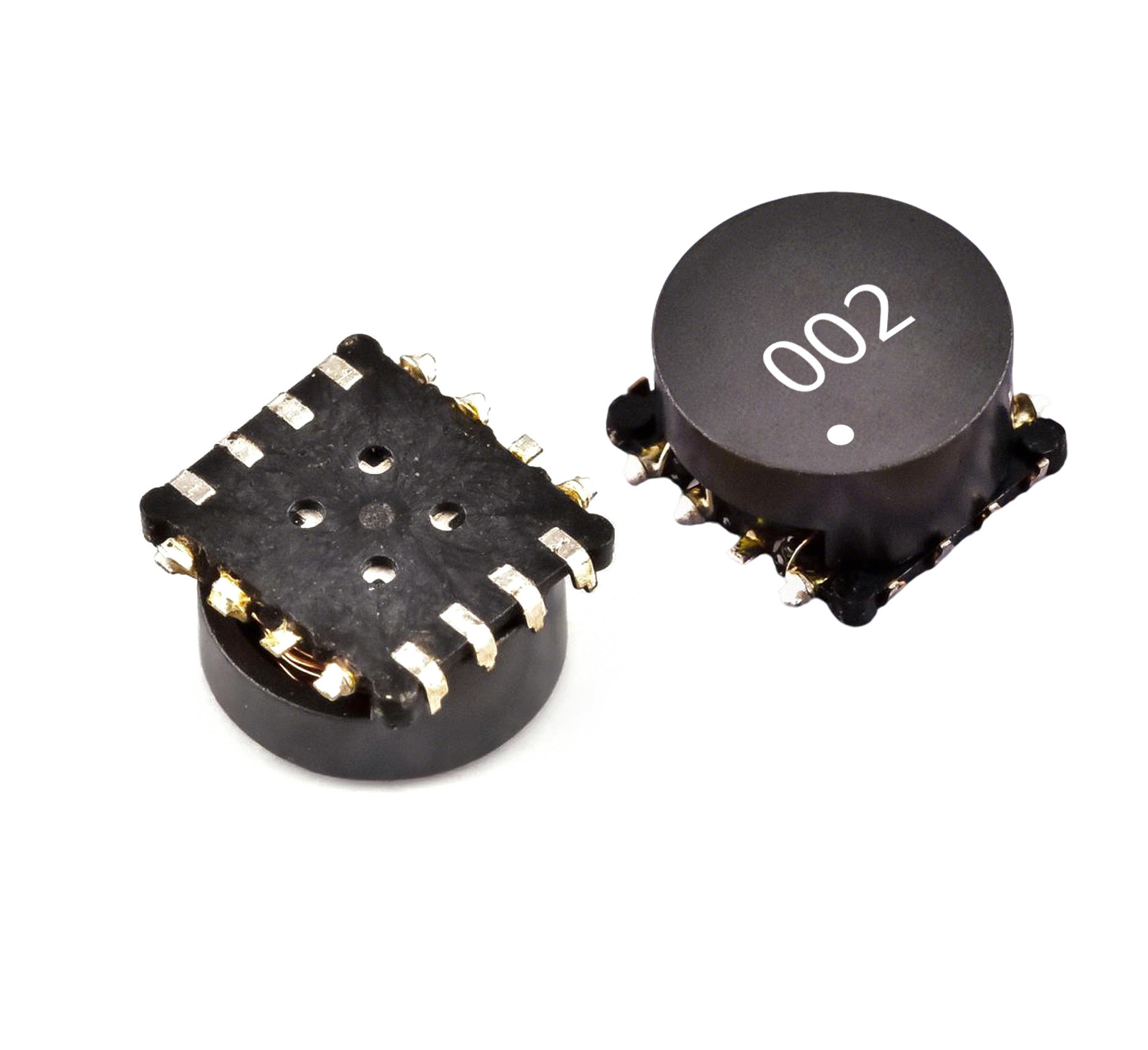

فرکانس پردازنده شارژ فتو فلش SDRS

سری SDRS5630T که برای انتقال سریع انرژی در سیستم های فشرده فتو فلش طراحی شده است، شارژ خازن با کارایی بالا با نسبت چرخش تا 1 را ارائه می دهد:25طراحی کم پروفایل و حداقل رساندن رسوب باعث اطمینان از عملکرد پایدار در محدوده دمای صنعتی (-20 ° C تا +110 ° C) می شود.این ترانسفورماتورها دارای عایق تقویت شده (500Vrms مقاومت در برابر ولتاژ) و پیچ دقیق برای تحویل انرژی پالس سازگار در کاربردهای محدود فضایی هستند..

ویژگی ها

• پروفایل بسیار پایین: 5.8mm حداکثر ارتفاع برای بهینه سازی فضای PCB.

• کمترین نفوذ نفوذ: کارایی انتقال انرژی را افزایش می دهد.

• دمای عملیاتی طولانی: -20°C تا +110°C قابلیت اطمینان.

• نصب سطح (SMD): سازگاری اتوماتیک با مجموعه.

• جداسازی ولتاژ بالا: 500Vrms تحمل ولتاژ.

• بسته بندی با نوار و ریل: تولید ساده شده (در ورق داده به عنوان "کمال شدن رول ها" اشاره شده است).

  ویژگی های الکتریکی

  شماره بخش	نسبت چرخش (Np:Ns)	Pri حثیت (μH) ±20%	محرک سیک (mH) Ref	Pri DCR (mΩ)	Sec DCR (Ω)
  SDRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  یادداشت: فهرست های ورق داده ورق SDRS5630T-004 را تکرار می کنند؛ جدول فقط مدل های منحصر به فرد را نشان می دهد.




  ویژگی های فیزیکی

  • ابعاد: 5.6±0.2mm (W) × 3.0mm حداکثر (H) × 5.8mm حداکثر (L).

  • پیکربندی ترمینال: طراحی 8 پین (به نمودار پیچ و تاب مراجعه کنید: پین 1-4 = Np، پین 5-8 = Ns).

  • نصب: طرح پد بهینه شده برای SMD رلفلو پمپ.




  درخواست ها

  • تصویربرداری دیجیتال: شارژ کنسانتور با سرعت بالا برای واحد فلش دوربین DSLR / کامپکت.

  • نورپردازی استروب: تولید پالس های انرژی کارآمد در فتو فلش های قابل حمل

  • سنسورهای صنعتی: مدارهای محرک که نیاز به تخلیه سریع ولتاژ بالا دارند.

  • دستگاه های پزشکی: سیستم های فلش فشرده برای تجهیزات آندوسکوپی/ تشخیصی.




  انطباق و بسته بندی

  • مواد سازگار با RoHS.

  • بسته بندی استاندارد نوار و رول ("پاکسازی رول")
