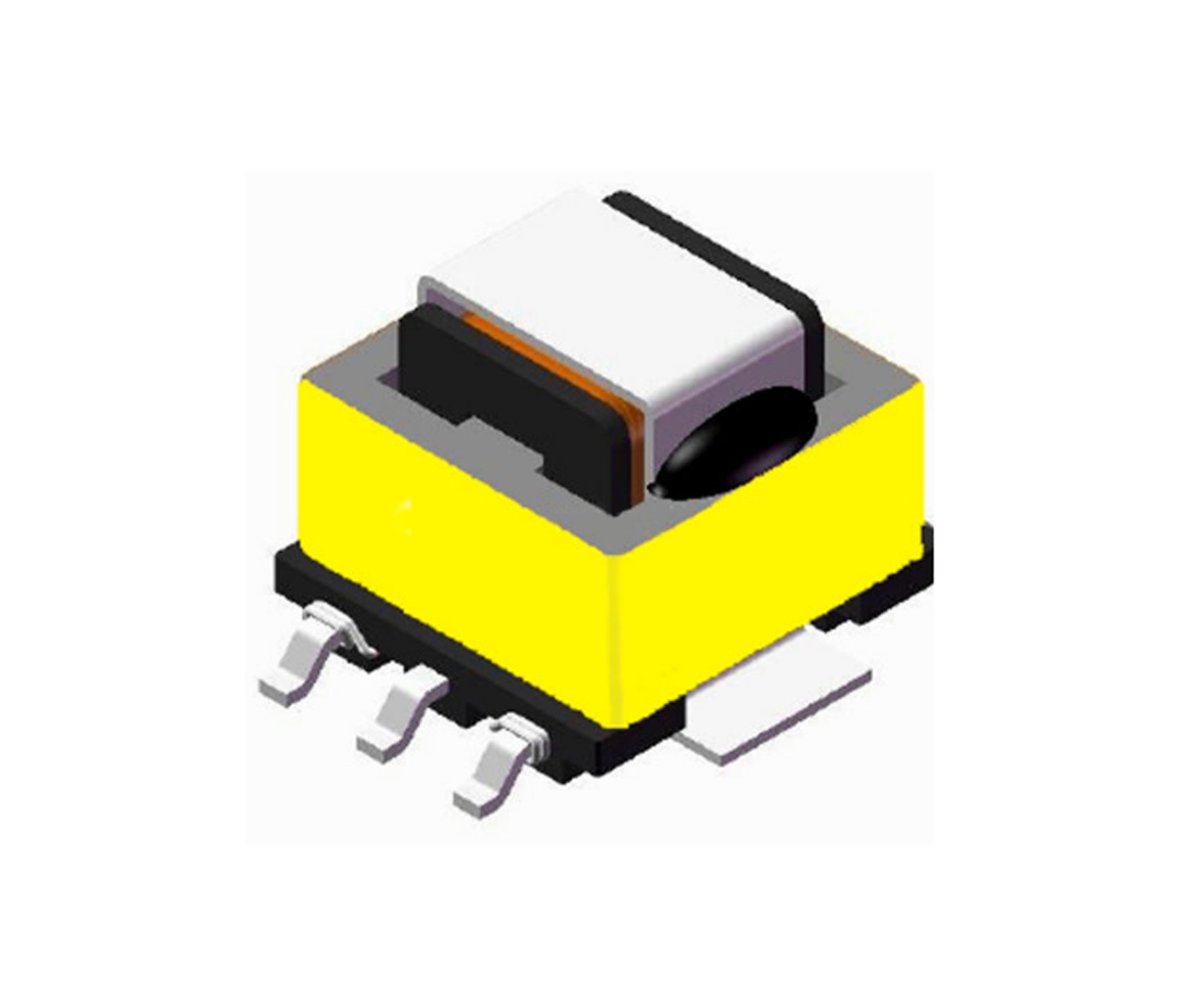

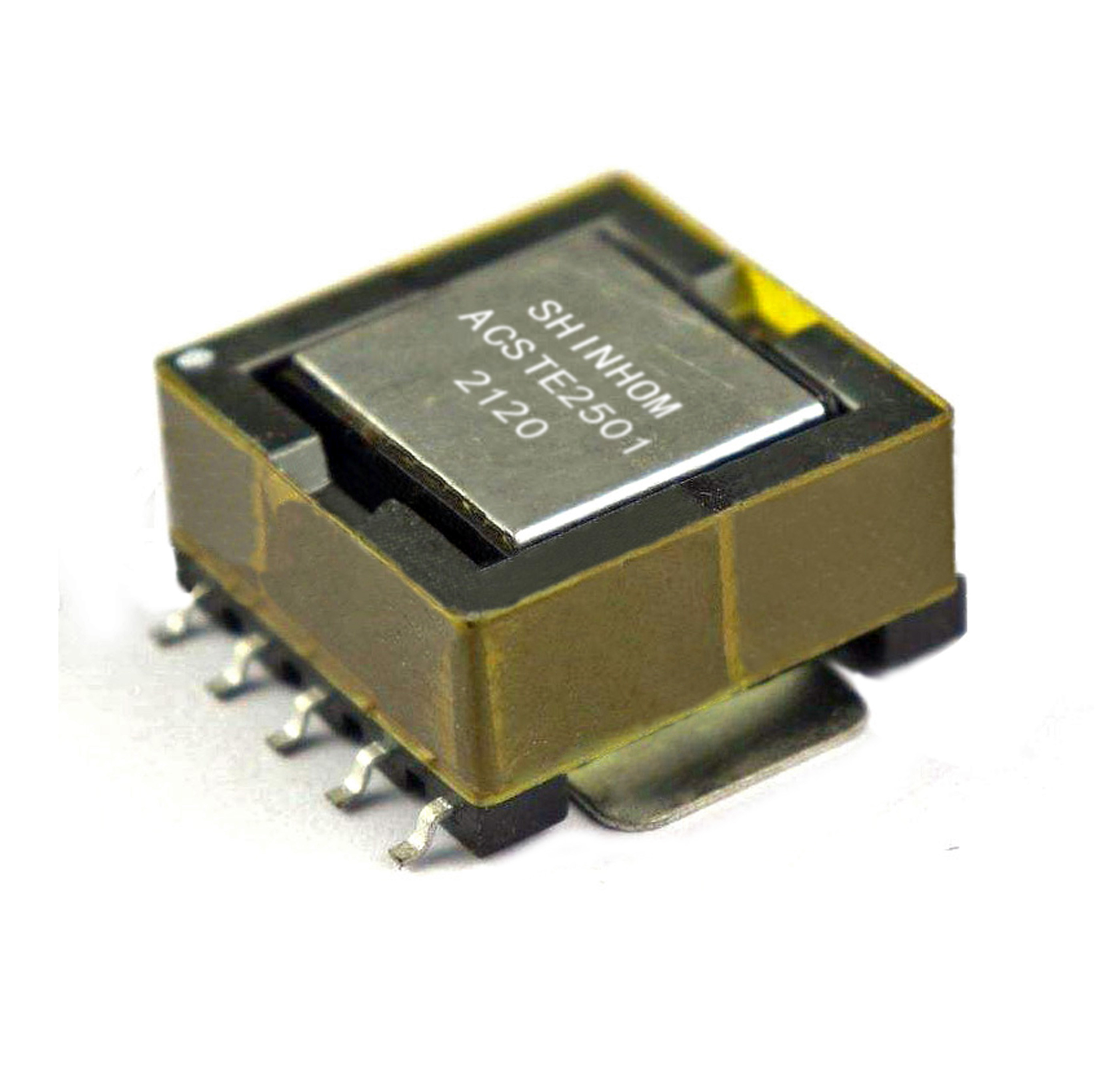

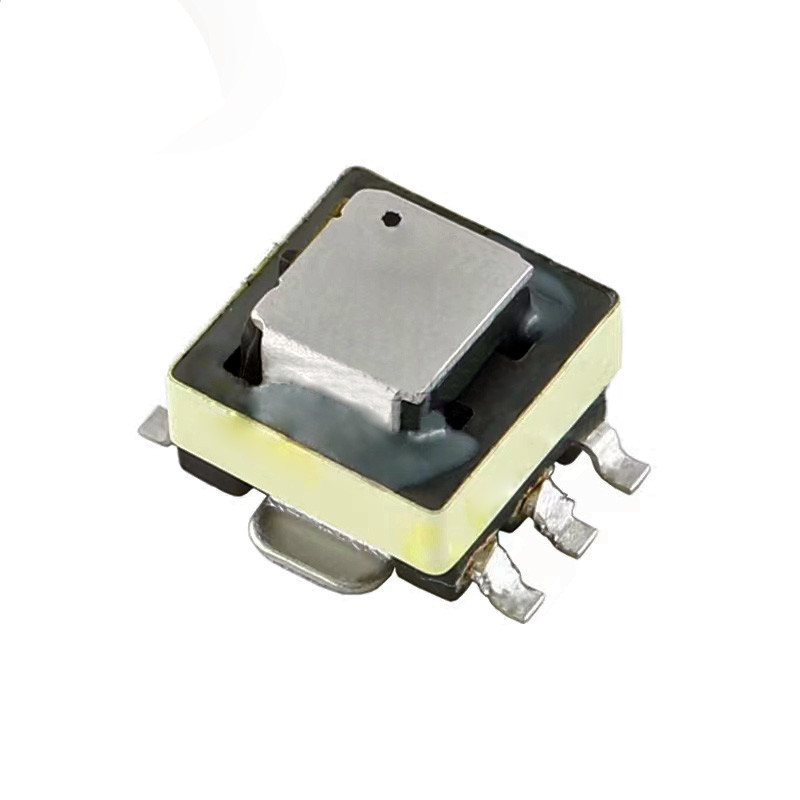

ترانسفورماتورهای سنجش جریان EFD25 SMD فرکانس بالا

ترانسفورماتورهای سنجش جریان فرکانس بالا EE4.6 SMD، ترانسفورماتورهای جریان SMD

ویژگی:

• نسبت چرخش: 1:100 1:150 1:200 موجود است
• جریان حساس تا 50 آمپر
• برای استفاده تا 500 کیلوهرتز و بالاتر طراحی شده است
• مقاومت اولیه بسیار کم
• ترانسفورماتورهای جریان فرکانس بالا برای کاربردهای SMPS
• ترانسفورماتورهای جریان فریت با نفوذپذیری بالا
• ترانسفورماتورهای جریان با مشخصات پایین
• ترانسفورماتورهای جریان نصب PCB
• ترانسفورماتورهای عملکرد خطی قابل اعتماد

برنامه های کاربردی:

• نظارت مداوم جریان AC در منبع تغذیه حالت سوئیچ
• حفاظت در برابر اضافه بار و اتصال کوتاه
• اندازه گیری جریان در موتورهای کششی و سیستم های مدیریت باتری در خودروهای معمولی و xEV (EV، HEV، FCEV).
• همچنین می تواند در سیستم های الکتریکی خودروهای 48 ولت استفاده شود.

یادداشت:

• جریان اولیه 50 آمپر باعث افزایش دمای 40 درجه از دمای محیط 25 درجه می شود.جریان بیشتر باعث افزایش بیشتر دما می شود
• دمای عملیاتی: -55 ℃ تا 125 ℃
• جزء دمای ذخیره سازی: -40 ℃ تا +105 ℃
• بسته بندی نوار و قرقره: -40 ℃ تا +80 ℃
• سطح حساسیت به رطوبت (MSL) 1 (عمر کف نامحدود در کمتر از 30 درجه / رطوبت نسبی 85 درصد)
• اندوکتانس بین پایه های ثانویه در 100 کیلوهرتز، 0.1 Vrms، 0 Adc اندازه گیری شده است.
• محدوده فرکانس: 50KHz تا 500KHz
• اندوکتانس اندازه گیری شده در 0Adc در HP 4284A LCR متر یا معادل آن
• DCR بر روی میکرو اهم متر Chroma 16502 یا معادل آن اندازه گیری می شود

نکات: مشخصات محصول را می توان سفارشی کرد
