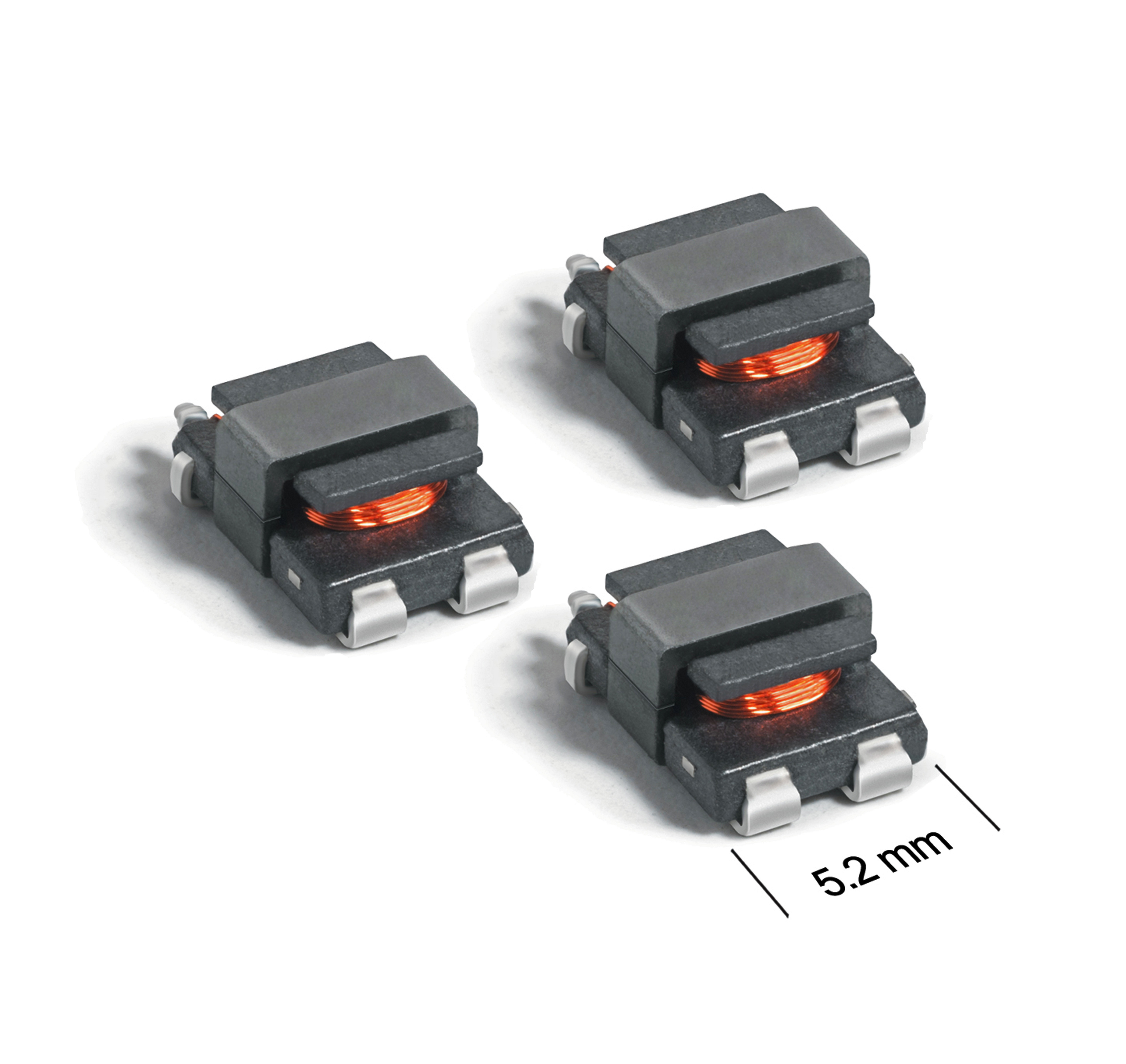

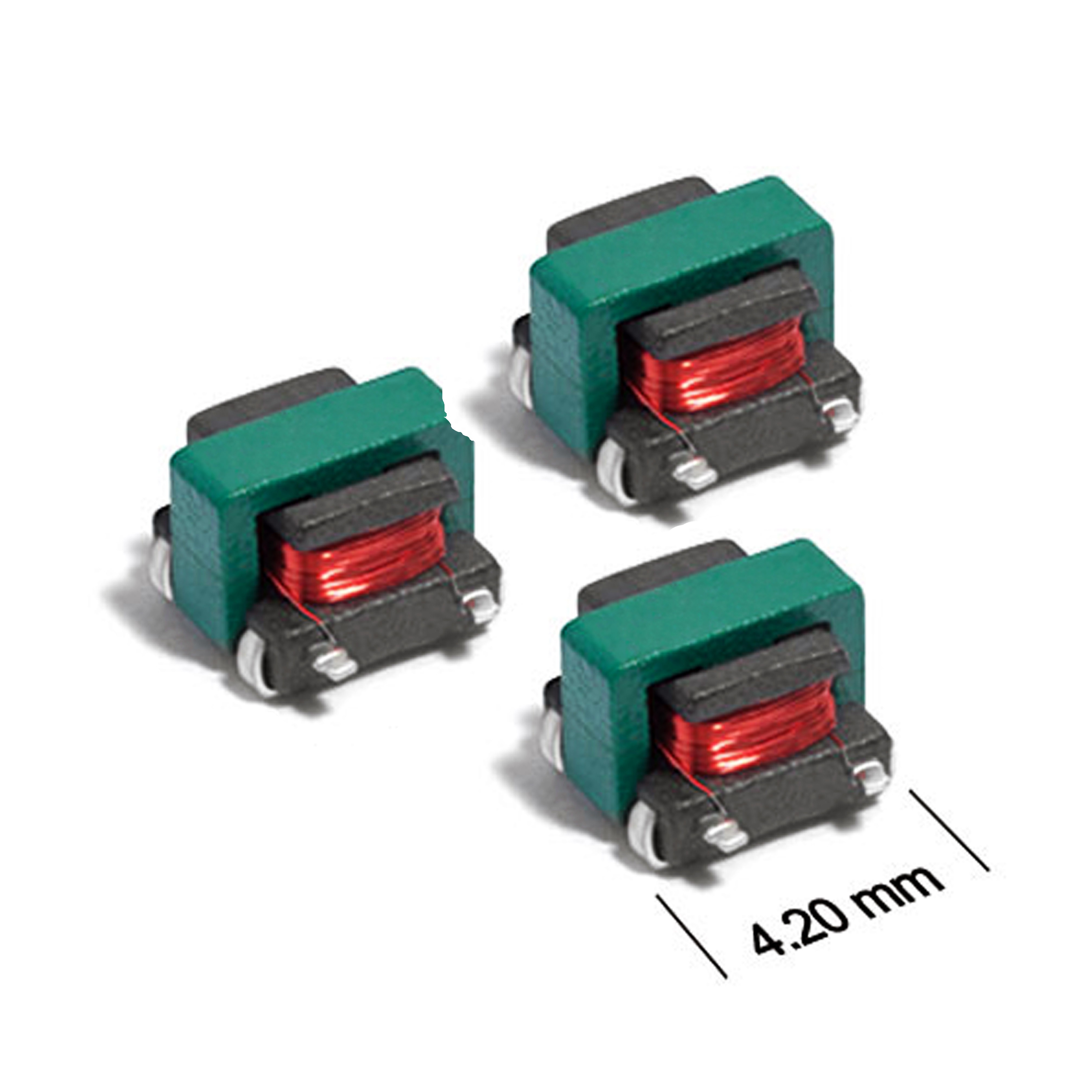

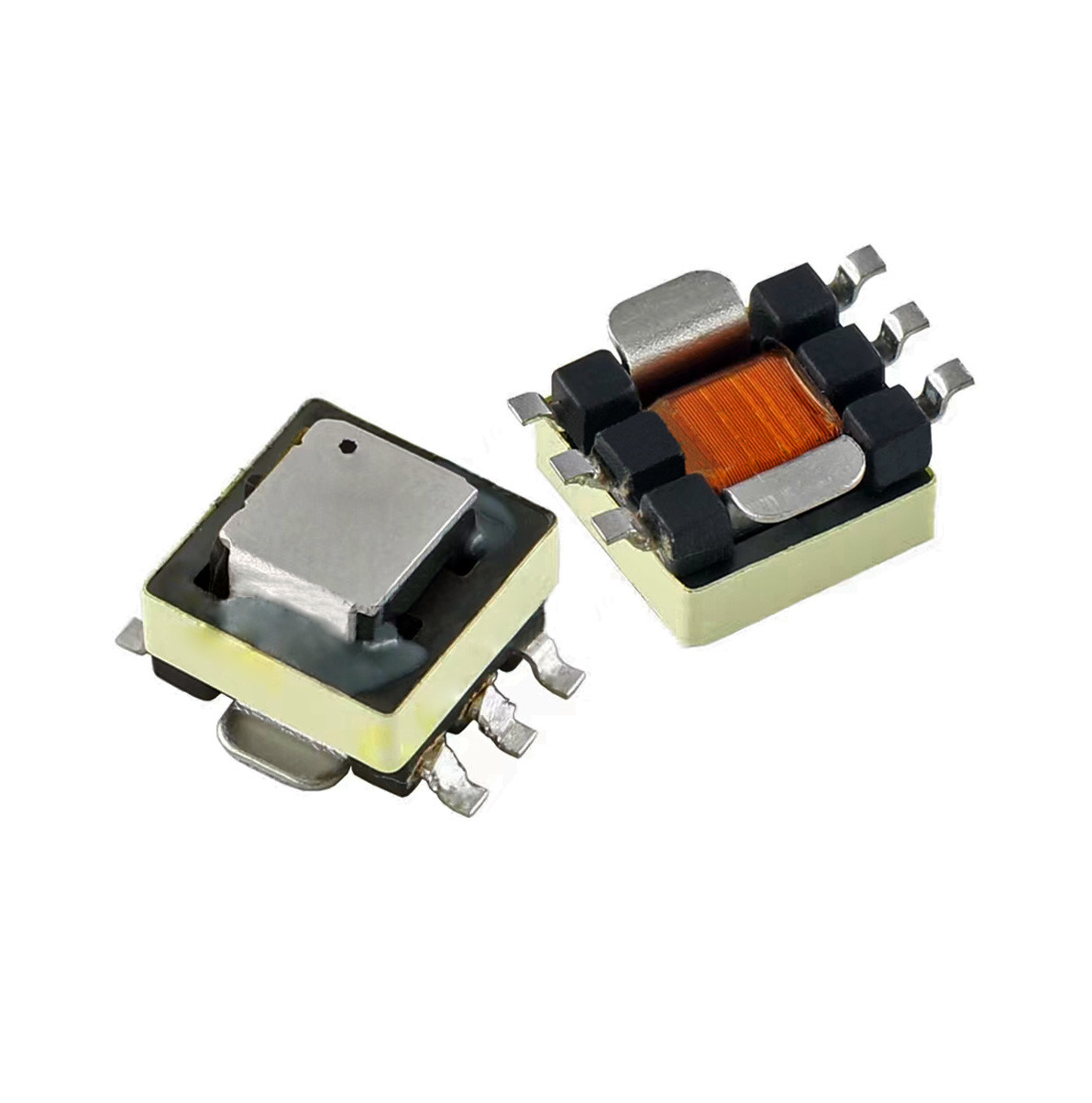

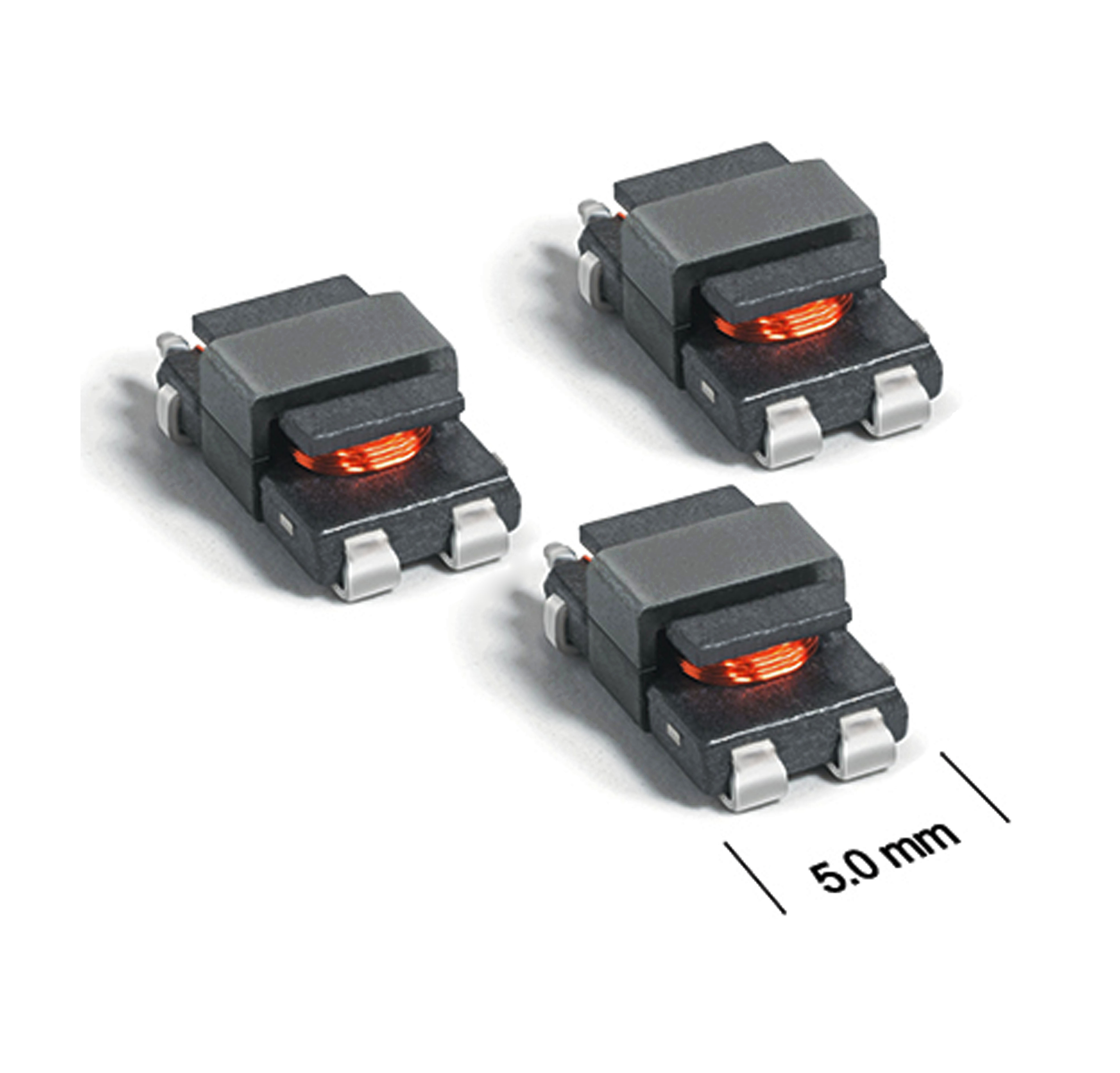

EE4.6 SMD ترانسفورماتورهای سنجش جریان فریت فرکانس بالا

ترانسفورماتورهای سنجش جریان فرکانس بالا EE4.6 SMD، ترانسفورماتورهای جریان SMD

ویژگی:

• نسبت چرخش: 1:20 1:30 1:50،1:70،1:100،1:150 موجود
• جریان حسی تا 20 آمپر
• برای استفاده تا 1 مگاهرتز و بالاتر طراحی شده است
• مقاومت اولیه بسیار کم
• ترانسفورماتورهای جریان فرکانس بالا برای کاربردهای SMPS
• ترانسفورماتورهای جریان فریت با نفوذپذیری بالا
• ترانسفورماتورهای جریان با مشخصات پایین
• ترانسفورماتورهای جریان نصب PCB
• ترانسفورماتورهای عملکرد خطی قابل اعتماد

برنامه های کاربردی:

• نظارت مداوم جریان AC در منبع تغذیه حالت سوئیچ
• حفاظت در برابر اضافه بار و اتصال کوتاه
• اندازه گیری جریان در موتورهای کششی و سیستم های مدیریت باتری در خودروهای معمولی و xEV (EV، HEV، FCEV).
• همچنین می تواند در سیستم های الکتریکی خودروهای 48 ولت استفاده شود.

یادداشت:

• اندوکتانس بین پایه های ثانویه در 100 کیلوهرتز، 0.1 Vrms، 0 Adc اندازه گیری شده است.
• جریان اولیه 20 آمپر باعث افزایش دمای کمتر از 25 درجه سانتیگراد از 25 درجه سانتیگراد محیط می شود. جریان بالاتر باعث افزایش بیشتر دما می شود (به منحنی افزایش دما در مقابل جریان مراجعه کنید).
• مقدار مقاومت پایانی (RT) بر اساس خروجی 1 ولت با 20 آمپر جریان از طریق اولیه است.مقاومت پایانی متغیر ولتاژ/آمپر خروجی را طبق معادله زیر افزایش یا کاهش می‌دهد: RT (اهم) = Vout × Nsec / Iin.
• 500 Vrms، 1 دقیقه ایزوله (هیپوت) سیم پیچ به سیم پیچ.
• بسیاری از انواع مختلف ساختار و سبک برای انتخاب شما.
• سفارشی ساخته شده خوش آمدید.

نکات: مشخصات محصول را می توان سفارشی کرد
