| نام: | مبدل فعلی | دقت: | ± 1٪ |
|---|---|---|---|
| ولتاژ تغذیه: | ± 5 ولت | ولتاژ Wokring: | ± 12 ولت ~ 15 ولت (5)) |
| استاندارد: | IEC60076 | گواهی: | CE IEC RoHS |
| برجسته: | IEC60076 ترانسفورماتور جریان متناوب,مدولاسیون مغناطیسی ترانسفورماتور جریان متناوب,ترانسفورماتور جریان مستقیم 100 میلی آمپر |
||

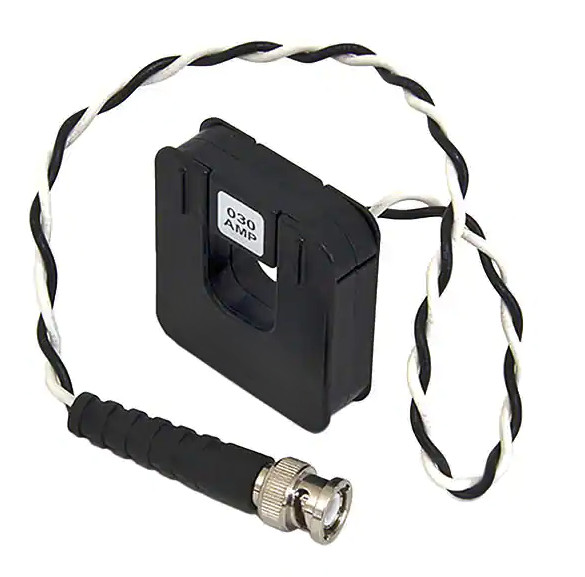

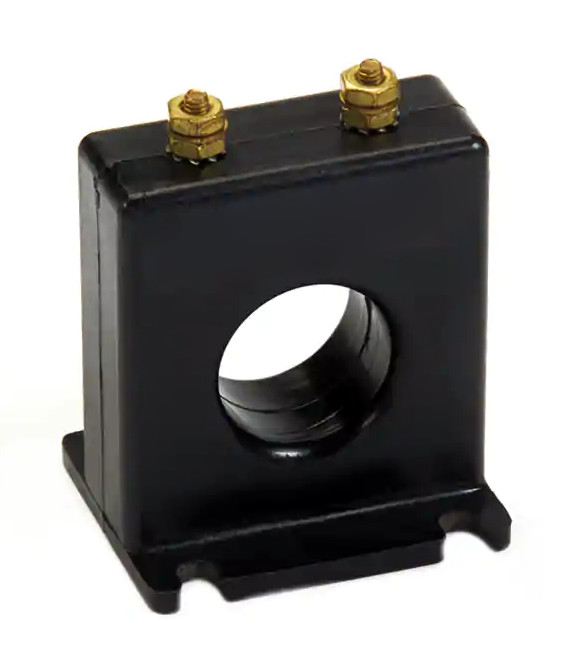

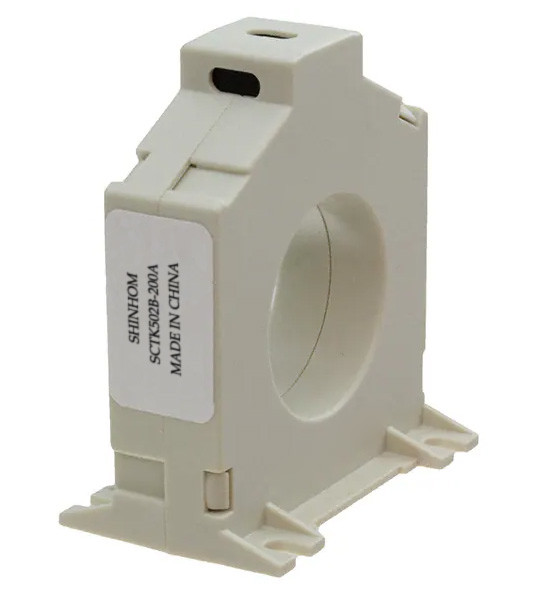

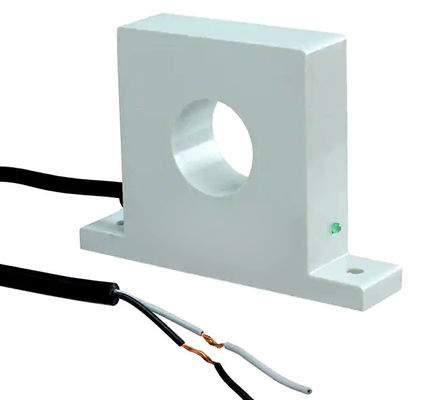

ترانسفورماتور حس کنونی ، ترانسفورماتور جریان ، سنسور جریان
ترانسفورماتور کنونی یک سنسور جریان جدید است که با استفاده از اصل تعدیل مغناطیسی ، پایداری عالی در اندازه گیری جریان های کوچک ، با یک انزوای بسیار گالوانیک بین مدار اولیه و ثانویه ایجاد شده است.به طور گسترده ای در سیستم های نظارت بر نشت ، سیستم های سیگنالینگ و اندازه گیری اختلاف جریان و غیره استفاده می شود.
مشخصات فنی:
1. سنسور جریان نشتی DC
2. مدولاسیون مغناطیسی.
3. Ipn 10mA تا 100mA
4. ضرر کم
5. خطی خوب 0.5
| پارامترها (25 درجه سانتیگراد) مدل | SCD3 -10mA | SCD3 -20mA | SCD3 -50MA | SCD3 -100mA | ||||||||
| جریان اسمی Rms (Ipn) | m 10mA DC | m 20 میلی آمپر DC | m 50 میلی آمپر DC | m 100mA DC | ||||||||
| محدوده اندازه گیری (Ip) | 2 * Ipn | |||||||||||
| مقاومت در برابر بار Rmax | k10kΩ | |||||||||||
| ولتاژ خروجی | ± 5 ولت | |||||||||||
| ولتاژ کاری | ± 12 ولت ~ ± 15 ولت (± 5)) | |||||||||||
| دقت @ Ta = 25 درجه سانتی گراد | ± 1 F FS | |||||||||||
| خطی بودن @ Ta = 25 درجه سانتی گراد | ± 0.5 F FS | |||||||||||
| ولتاژ افست ورودی | SCD3 <m 100mV | |||||||||||
| رانش حرارتی Vo | <m 1mV / ° C | <m 2mV / ° C | <m 2mV / ° C | |||||||||
| وضوح | 10uA | |||||||||||
| مصونیت (در برابر تداخل خارجی) | <m 5mV هنگامی که H = 50A DC / m | |||||||||||
| وزن: | SCD3 350 گرم | |||||||||||
| ولتاژ قابل تحمل | 3kVrms / 50Hz / min | |||||||||||
| مصرف فعلی | <13mA | |||||||||||
| دمای کار | -10 ~ + 75 درجه سانتیگراد | |||||||||||
| دمای ذخیره سازی | -25 ~ + 80 درجه سانتیگراد | |||||||||||
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
