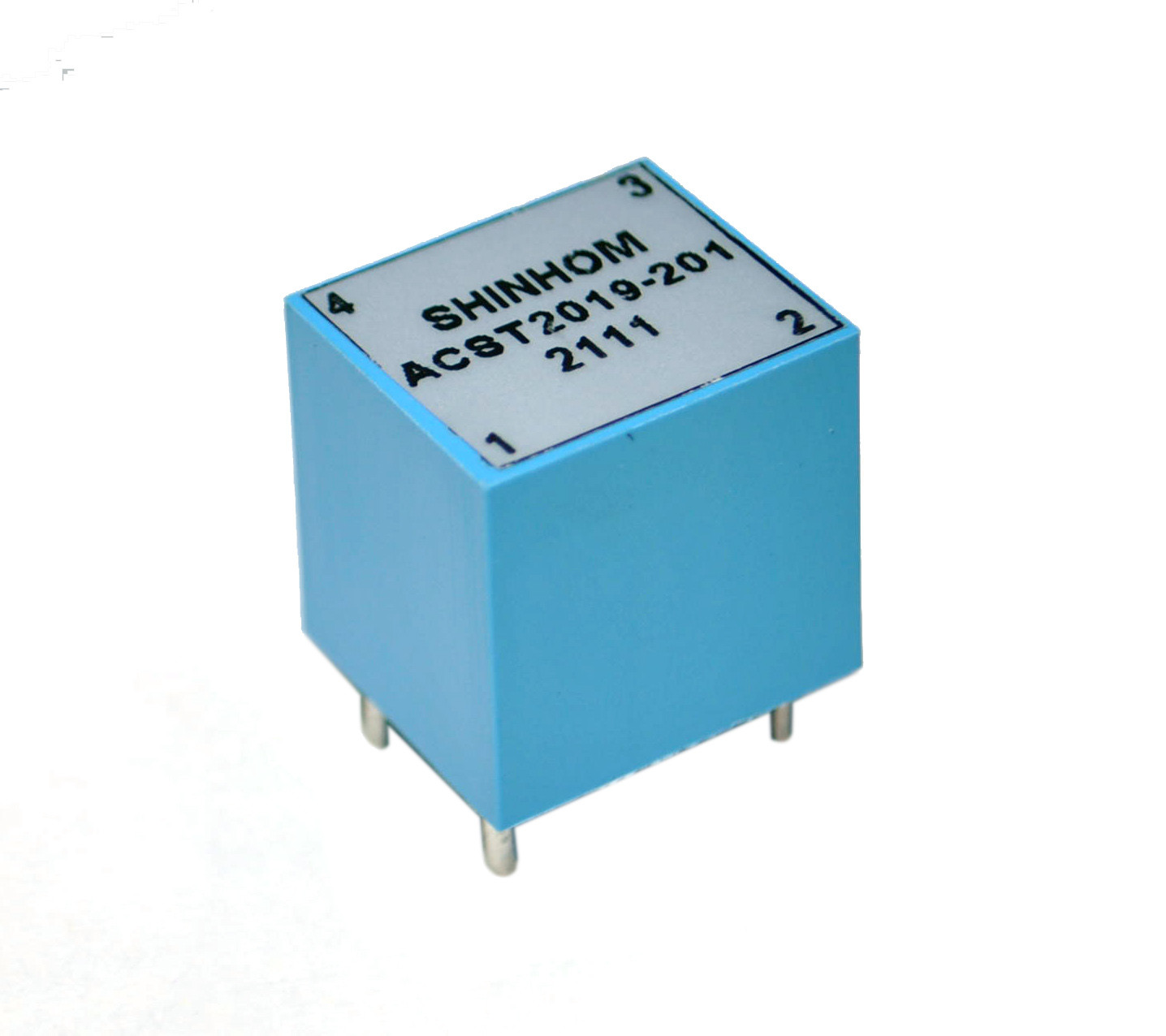

Epoxy Encapsulation Current Sense Transformer 38A 10kHz

ترانسفورماتورهای جریان دقیق دقیق PCB سری ACST2019 با حداکثر دامنه جریان حداکثر 38 آمپر

امکانات:

• دامنه فرکانس: 10kHz تا 1MHz
• برای استفاده با منبع تغذیه سوئیچینگ طراحی شده است
• این ترانسفورماتورهای سنجش جریان برای
• با مشخصات عایق تقویت شده UL / CSA / IEC 60950 مطابقت داشته باشید و بین سیم پیچهای اولیه و ثانویه خزش / ترخیص 3 میلی متر ایجاد کنیدسیم پیچ به سیم پیچ
• عایق تقویت شده در هر IEC 380
• ساخت محصور شده اپوکسی
• مواد نیاز UL94V-0 را برآورده می کنند
• نیازهای عایق IEC950 را برآورده می کند
• 3750 ولت ولتاژ خرابی اولیه تا ثانویه
• دامنه فعلی: حداکثر تا 38A
• نسبت دور: 1:50 ، 1: 100 ، 1: 200 ، 1: 300 موجود است
• دمای کار: -40 تا 85 درجه سانتیگراد
• ترانسفورماتورهای جریان با فرکانس بالا برای کاربردهای SMPS
• ترانسفورماتورهای جریان فریت با نفوذ پذیری بالا
• ترانسفورماتور جریان با مشخصات پایین
• ترانسفورماتورهای نصب شده PCB
• ترانسفورماتورهای خطی قابل اطمینان
• انواع مختلف ساختار و سبک برای انتخاب شما متفاوت است.
• سفارشی استقبال می شود.

توجه داشته باشید:

• القا برای ثانویه است که در 15.75 کیلوهرتز ، 1 ولت اندازه گیری می شود.
• محصول ولتاژ برای محصولات ثانویه است و بر اساس 2000 Gauss ساخته شده است.
• مقدار مقاومت خاتمه (RT) بر اساس خروجی 1 ولت است
• با 35 آمپر جریان از طریق اولیه. پایان دادن به پایان
• مقاومت ولتاژ / آمپر خروجی را افزایش یا کاهش می دهد
• طبق معادله زیر: RT = Vout × Nsec / Iin.
• حداکثر جریان پیک قابل استفاده (IPK) بستگی دارد
• اشباع هسته افزایش دهنده دما ، که باید ارزیابی شود
• برای شرایط عملیاتی
• دامنه دمای محیط: -40 ℃ تا + 85.
• مشخصات برق در دمای 25.

یادداشت ها: مشخصات محصول را می توان سفارشی کرد
