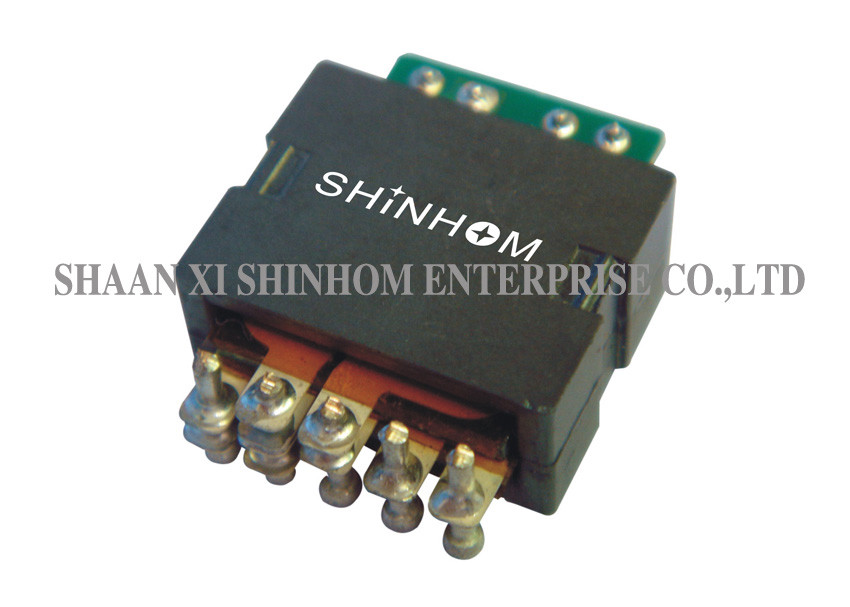

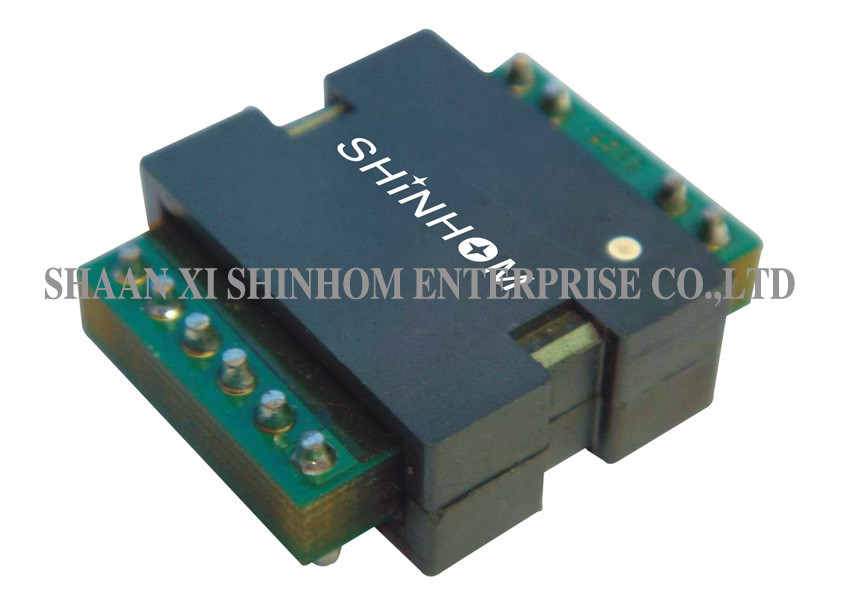

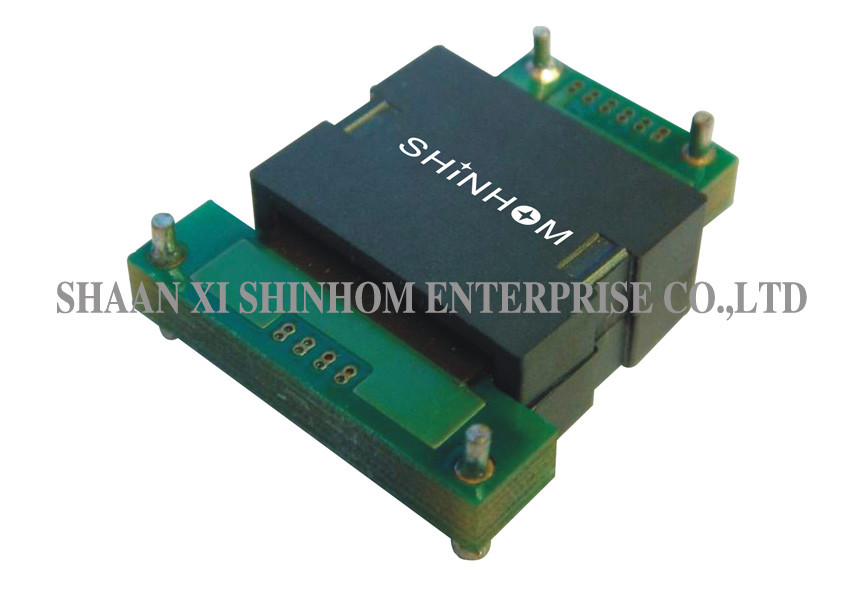

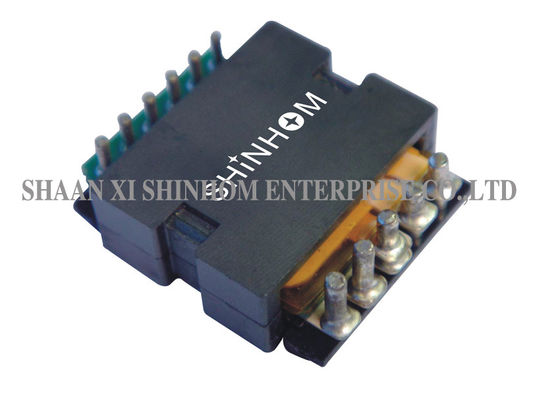

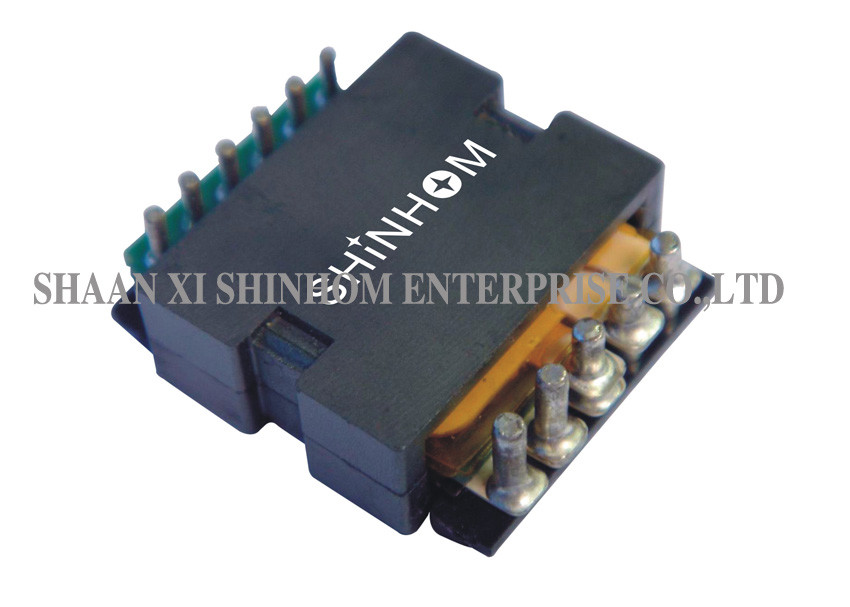

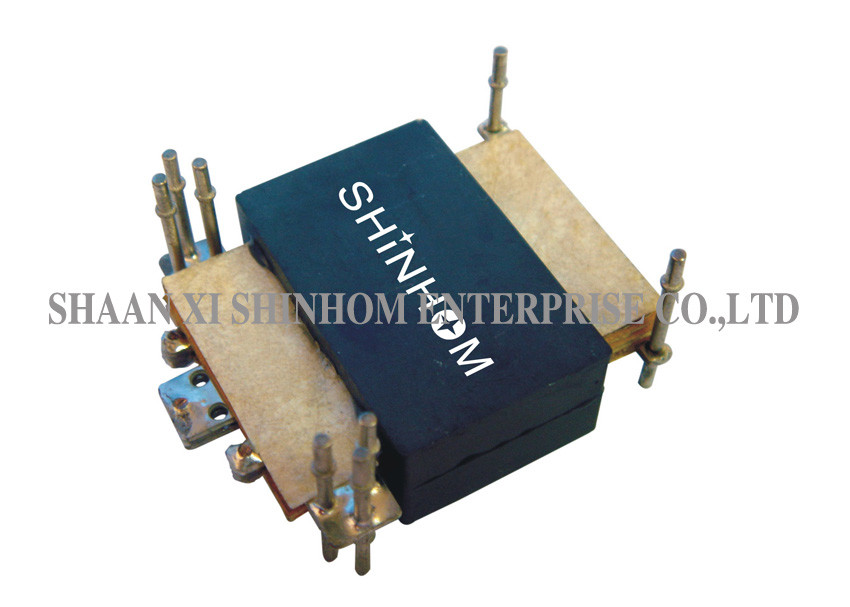

عملکرد پایدار Flat Pack Transformer High Efficiency High Current Coil

TP25F سری فرکانس بالا 140W ترانسفورماتور Flatar، PCB نصب ترانسفورماتور پلانوس، ترانسفورماتور قدرت، کوپل جریان بالا

امکانات:

• ترانسفورماتور مسطح کم مشخصات
• ترانسفورماتور مسطح با قدرت بالا
• ترانسفورماتور مسطح با فرکانس بالا
• ترانسفورماتور مسطح PCB
• ترانسفورماتور توان الکتریکی سوئیچینگ
• خاموش SMT ترانسفورماتور مسطح
• امتیاز قدرت تا 140 وات
• کارایی بالا بیش از 98٪
• تراکم قدرت 600 وات در هر مکعب
• پالت 23.5 میلی متر × 20.10 میلی متر
• مشخصات پایین تر از 9.12 میلی متر
• جداسازی بالا (عملیاتی) 1500 ولت
• فرکانس بالا 200 kHz-700 kHz
• دمای عملیاتی -40 ℃ تا 125 ℃
• انژکتوری نشت بسیار کم (کمتر از 0.2٪ برای هسته های غیر gapped).
• مقرون به صرفه و قیمت رقابتی.
• حداقل تداخل الکترومغناطیسی (EMI).
• فاصله بالا و فاصله بین اولیه و
• مناسب برای همه توپولوژی SMPS.
• گزینه های نصب و ترمینال های مختلف (افقی، عمودی، سوراخ ها، SMT، پین ها، پرواز های کابل و غیره).
• جداسازی های گرما تخریب شده به طور خاص طراحی شده است.

برنامه های کاربردی:

• مبدل های DC / DC با کارایی بالا.
• کارایی بالا تا بیش از 98 درصد، تراکم توان بالا 600 وات در هر متر مکعب دی سی / دی سی اینچ.
• برای جلو و عقب، پل کامل، نیم پل و کشش DC / DC مبدل.
• ولتاژ ورودی بین 18 و 75 ولت و ولتاژ خروجی از 52 ولت به مبدل DC / DC 1.0 ولت.
• مخابرات، سیستم های کنترل صنعتی،
• سیستم های وسایل نقلیه خودرو و تجهیزات سنگین

اطلاعات فنی:

• تمام مشخصات معمول در TA = 25 ℃.
• این الگوریتم در HP4284 بین پین 2 تا 4 در 100 کیلوهرتز، 100 mVrms، 0 Adc اندازه گیری می شود.
• القایی نشتی بین پین های 2 تا 4 با سایر سیم پیچ ها اندازه گیری می شود.
