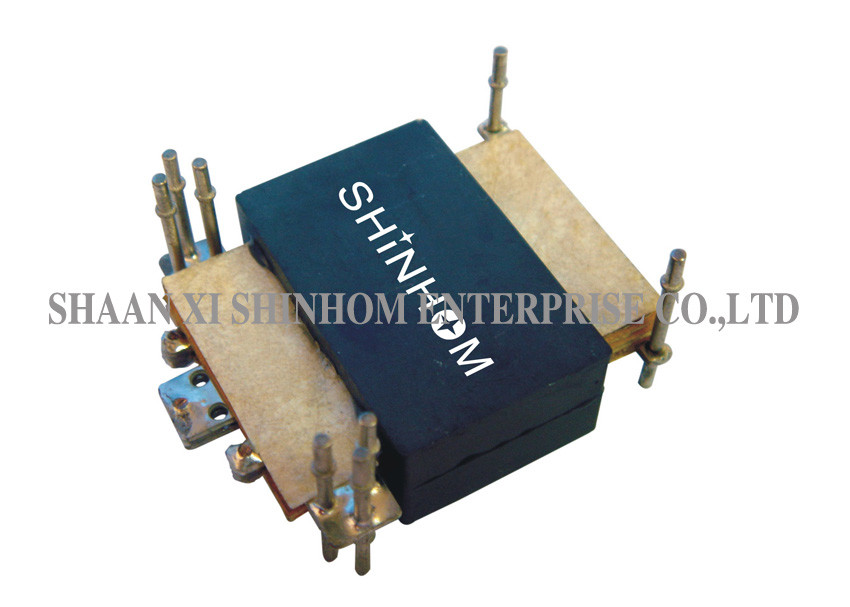

ترانسفورماتور ترانسفورماتور 75 ولت برای سیستم های کنترل صنعتی

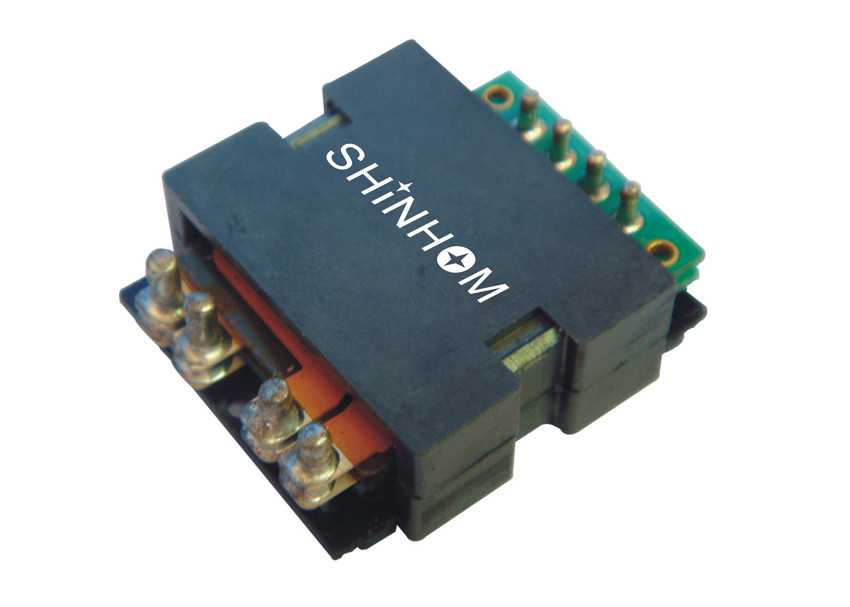

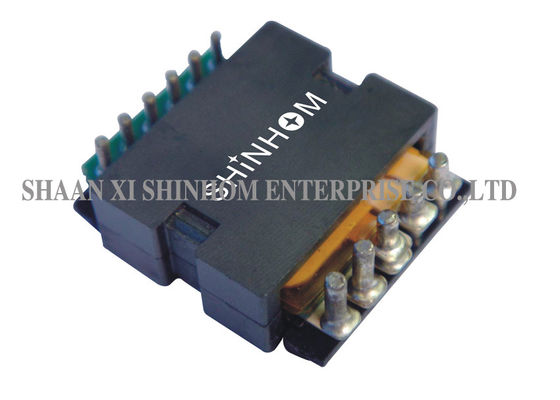

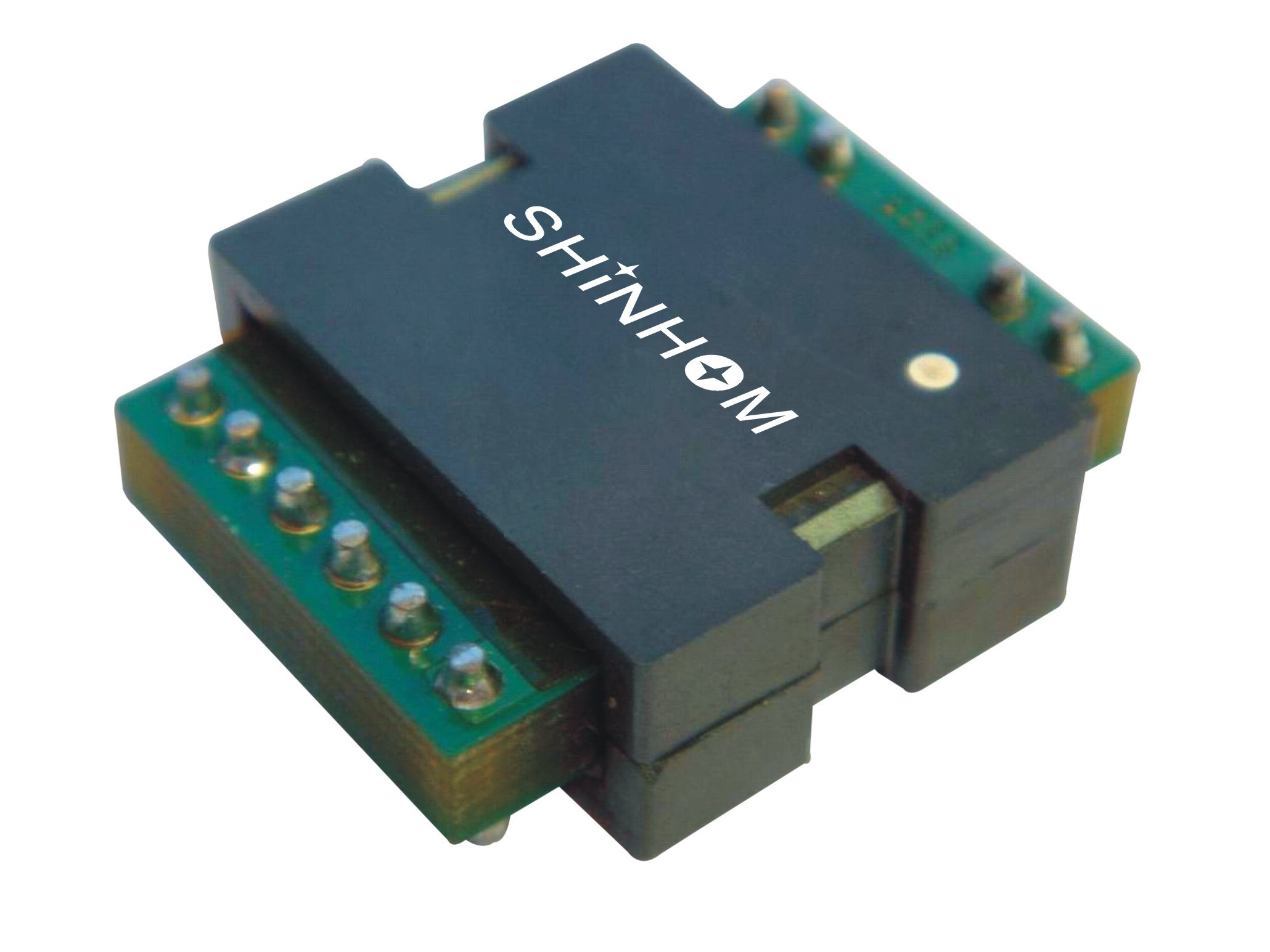

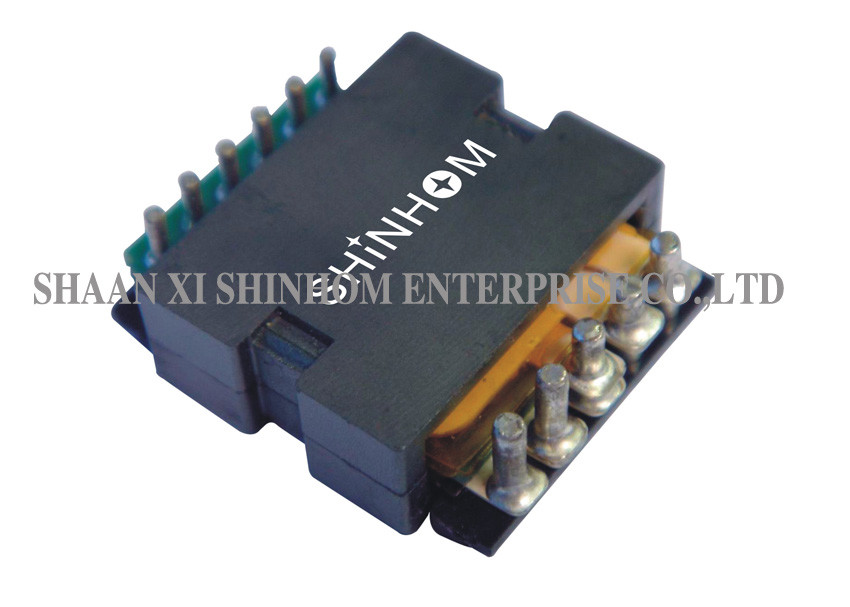

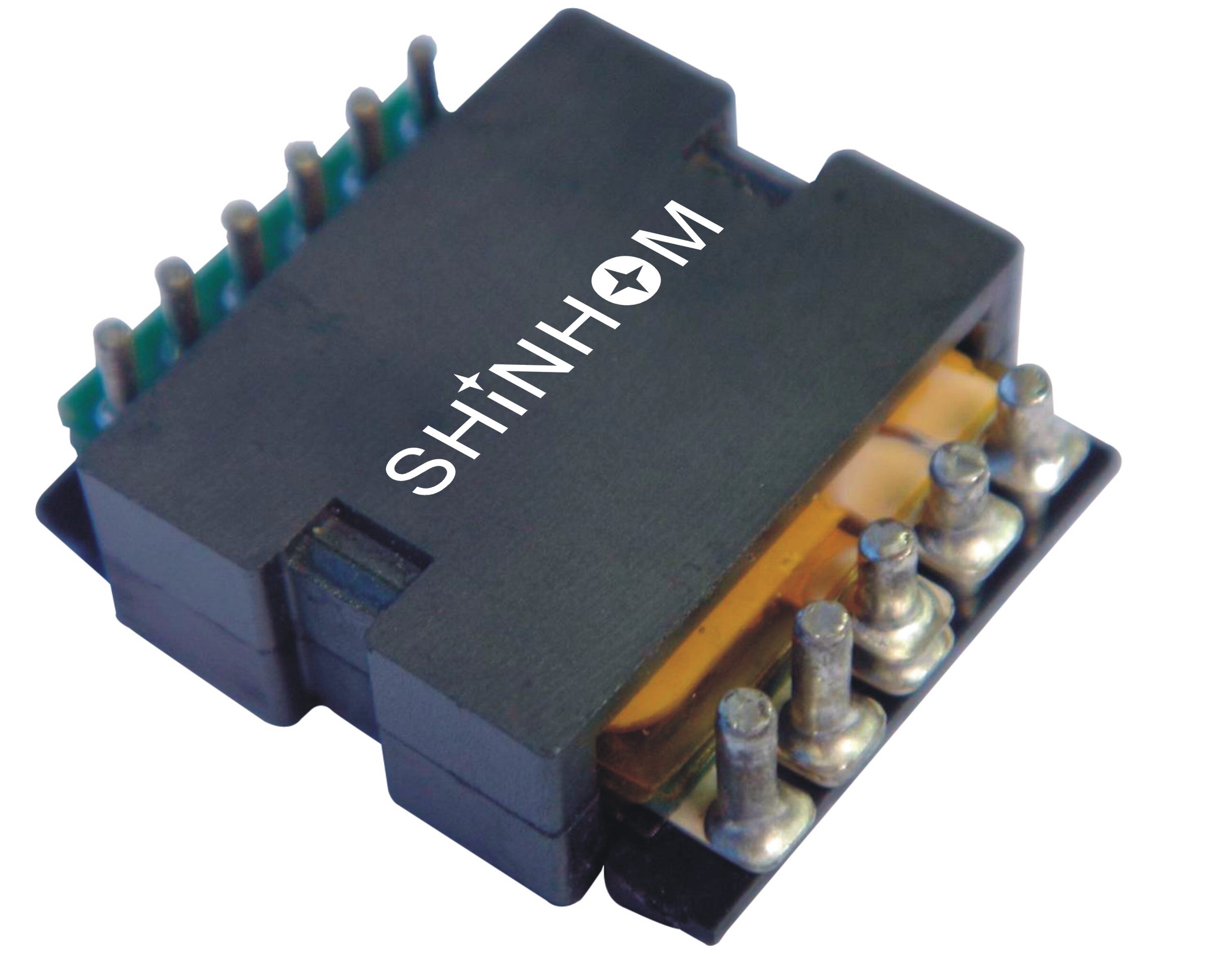

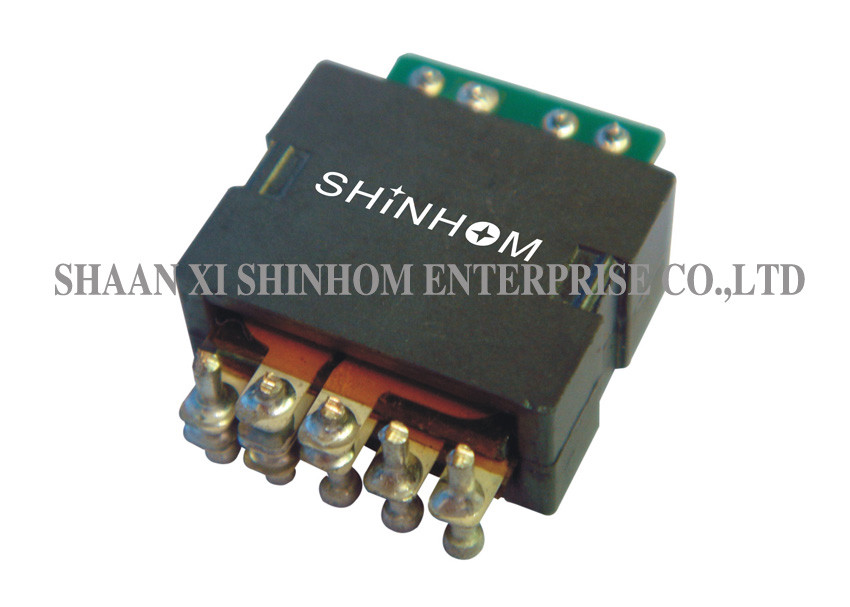

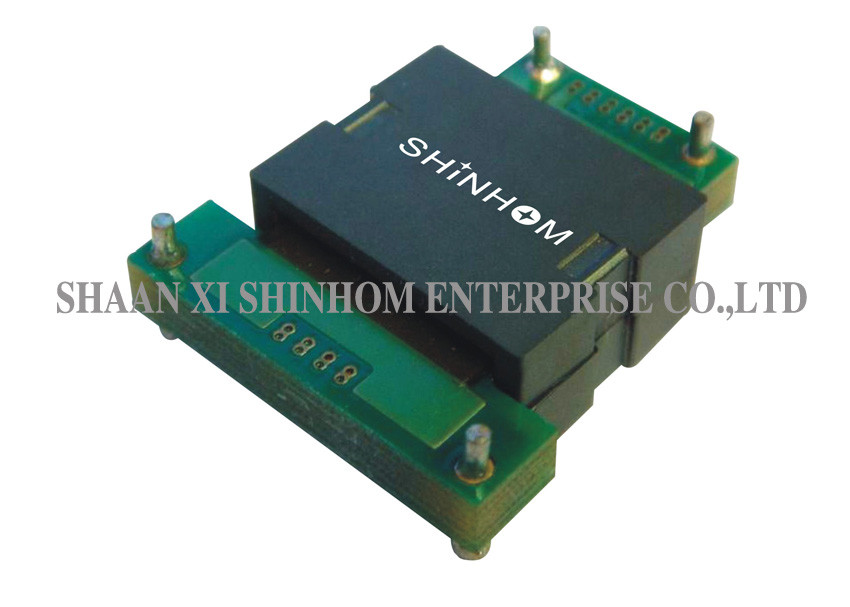

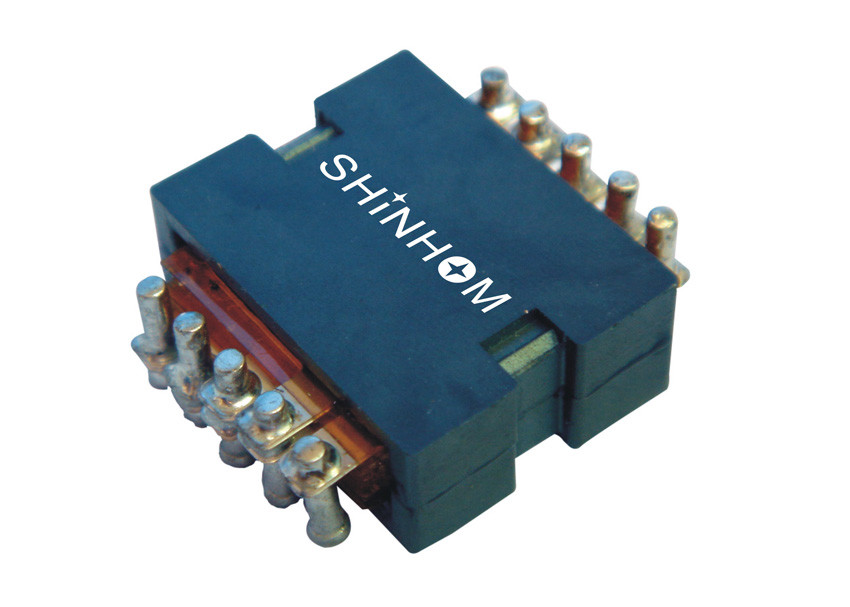

ترانسفورماتور مسطح 75W سری فرکانس بالا سری TP20B ، ترانسفورماتور مسطح PCB نصب ، حداکثر. ضخامت 6.6 میلی متر

          این یک ماتریس از تنظیمات سیم پیچ است. آنها ایده آل برای انتقال بین 35-75W از منبع تغذیه در برنامه مبدل DC-CD هستند.

امکانات:

• امتیاز قدرت تا 75 وات
• راندمان بالای بیش از 98٪
• ردپای 20.3 میلی متر × 18.50 میلی متر
• نمای پایین 6.6 میلی متر
• جداسازی بالا (عملیاتی) 1500 Vdc
• فرکانس بالا 200 kHz-700 kHz
• دمای کار از -40 تا + 125
• القای نشت بسیار کم (کمتر از 0.2٪ برای هسته های بدون شکاف).
• قیمت های مقرون به صرفه و رقابتی.
• حداقل تداخل الکترومغناطیسی (EMI).
• فاصله زیاد Creepage و Clearance بین اولیه و
• قابل استفاده در تمام توپولوژی SMPS.
• گزینه های مختلف نصب و راه اندازی و پایانه ها (افقی ، عمودی ، از طریق سوراخ ها ، SMT ، پین ها ، کابل های پرواز و موارد دیگر).
• Clasps با استفاده از گرما مخصوص طراحی شده است.
• ترانسفورماتور مسطح کم مشخصات
• ترانسفورماتور مسطح با قدرت بالا
• ترانسفورماتور مسطح با فرکانس بالا
• ترانسفورماتور مسطح PCB
• ترانسفورماتور قدرت سوئیچینگ مسطح
• ترانسفورماتور مسطح SMT قفسه را خاموش کنید

برنامه های کاربردی:

• مبدل های DC / DC با کارایی بالا.
• راندمان بالا تا بیش از 98 درصد ، چگالی توان بالا 500 وات بر مبدل DC / DC اینچ مکعب.
• برای مبدل های رو به جلو ، تمام پل ، نیم پل و فشار کشیدن DC / DC.
• ولتاژهای ورودی بین 18V و 75V و ولتاژهای خروجی از 18 ولت به مبدل های DC / DC 1.2 ولت.
• ارتباطات از راه دور ، سیستم های کنترل صنعتی ،
• سیستم های خودرو و تجهیزات سنگین

اطلاعات فنی:

• استقراء بین پین (2-5) در 100 کیلوهرتز ، 100 میلی ولت اندازه گیری می شود
• القایی نشتی در پین سیم پیچ اصلی (2-5) با کمبود سیم پیچ ثانویه اندازه گیری می شود.
• تمام مشخصات معمولی در TA = 25 ± 5 25.
