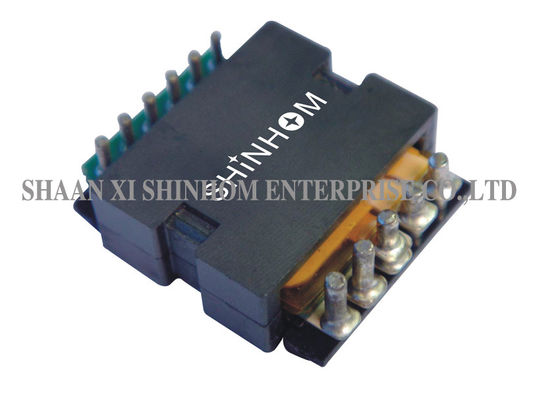

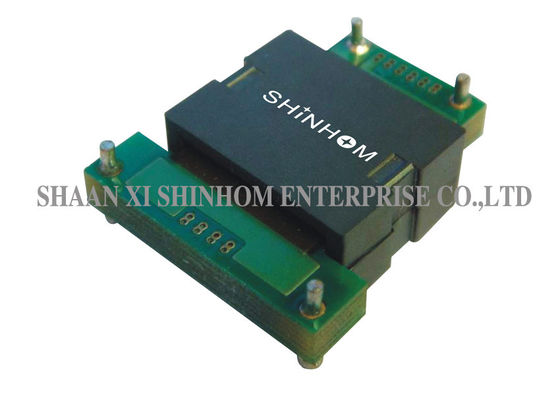

73A سطح مونت ترانسفورمر پلارو شکل پد اندازه 23.5mm * 19.5mm

ترانسفورماتور پلانار برای DC / DC و DC / AC مبدل، کنونی تا 73A، اندازه پد 23.5mm * 19.5mm

امکانات:

• ترانسفورماتور مسطح کم مشخصات
• ترانسفورماتور مسطح با قدرت بالا
• ترانسفورماتور مسطح با فرکانس بالا
• ترانسفورماتور مسطح PCB
• ترانسفورماتور توان الکتریکی سوئیچینگ
• EE14 / EE16 / EE18 / EE22 / EE32 / EE38 / EE43 / EE64 / EE100 planartransformer
• خاموش SMT ترانسفورماتور مسطح
• محدوده قدرت: تا 3000 وات
• انژکتوری نشت بسیار کم (کمتر از 0.2٪ برای هسته های غیر gapped).
• مقرون به صرفه و قیمت رقابتی.
• حداقل تداخل الکترومغناطیسی (EMI).
• تراکم قدرت بالا (5W-25KW در هر جزء).
• فاصله بالا و فاصله بین اولیه و
• مناسب برای همه توپولوژی SMPS.
• گزینه های نصب و ترمینال های مختلف (افقی، عمودی، سوراخ ها، SMT، پین ها، پرواز های کابل و غیره).
• جداسازی های گرما تخریب شده به طور خاص طراحی شده است.

برنامه های کاربردی:

• تراکم بالا و بهره وری انرژی بالا.
• منبع تغذیه دیجیتال DC / DC دارای جریان بالا است.
• سیم پیچ اصلی سیم پیچ به عنوان یک خروجی خروجی
• در حالی که سیم پیچ های کمکی کنترل می شود، ورودی جریان به PM (TI25S1604).
• مخابرات، سیستم های کنترل صنعتی،
• سیستم های وسایل نقلیه خودرو و تجهیزات سنگین

اطلاعات فنی:

• القاء PE 20s1604 بر روی Agilient / HP4284 بین پین های 7 و 11 در 100kHz، 0.1 Vrms اندازه گیری شده است.
• IDC امتیاز 85٪ از اشباع IDC است و یا IDC حرارت بسته است که پایین تر است.
• اشباع IDC جریان است که باعث می شود که این الگوریتم 15٪ از ارزش اسمی آن کاهش یابد.
• گرمایش IDC جریان است که باعث می شود دمای بخشی به حدود 45 ℃ افزایش یابد.
