طراحی سیم تخت برای سلف حالت مشترک تک فاز برای منابع تغذیه سوئیچینگ

مذاکره
MOQ
قابل مذاکره
قیمت

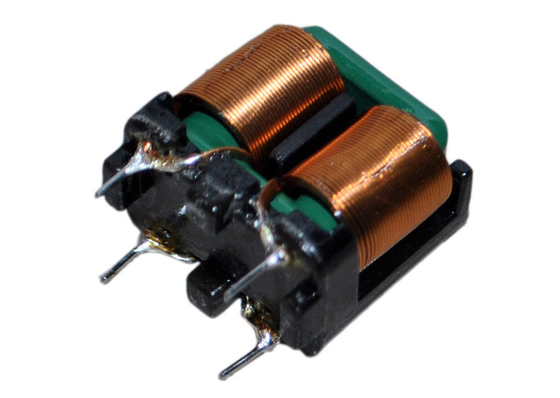

Single Phase Common Mode Coil Flat Wire Design for Switching Power Supplies
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
فاز: تک فاز
هسته: مربع توخالی فریت
فرکانس تست: 10 کیلوهرتز
دمای عملیاتی: -40 درجه سانتیگراد تا +150 درجه سانتیگراد
نسبت چرخش: 1:1
اندوکتانس سفارشی شده است: بله
برجسته کردن:

سلف حالت مشترک تک فاز

,

خفه کننده حالت مشترک سیم صاف

,

چوک منبع تغذیه سوئیچینگ
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: LFT
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

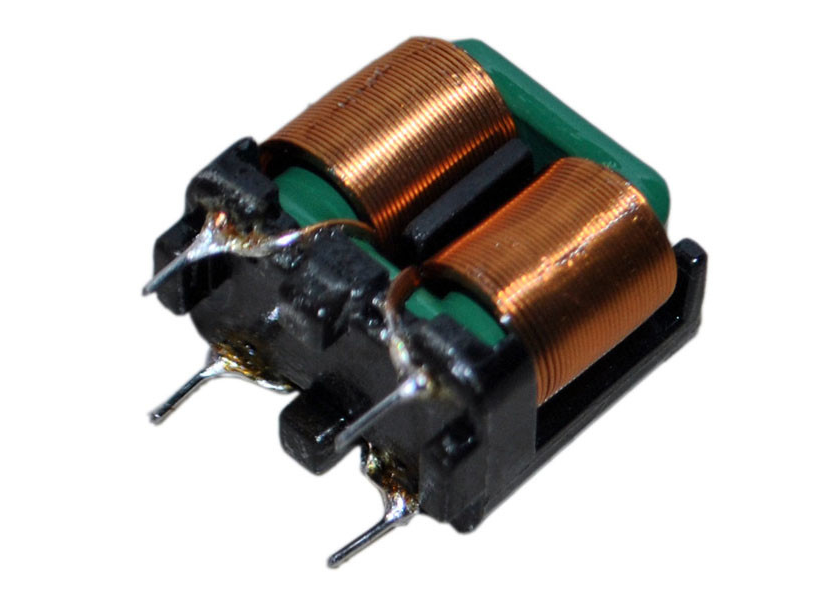

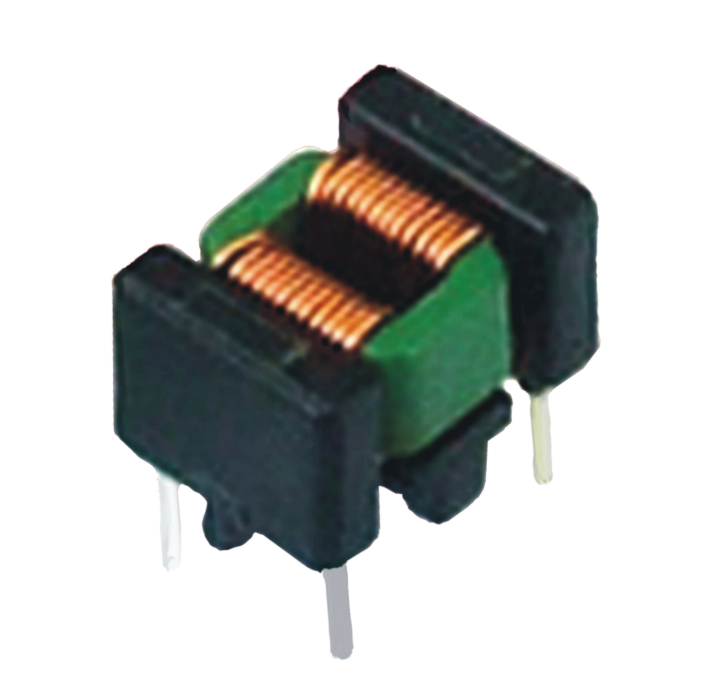

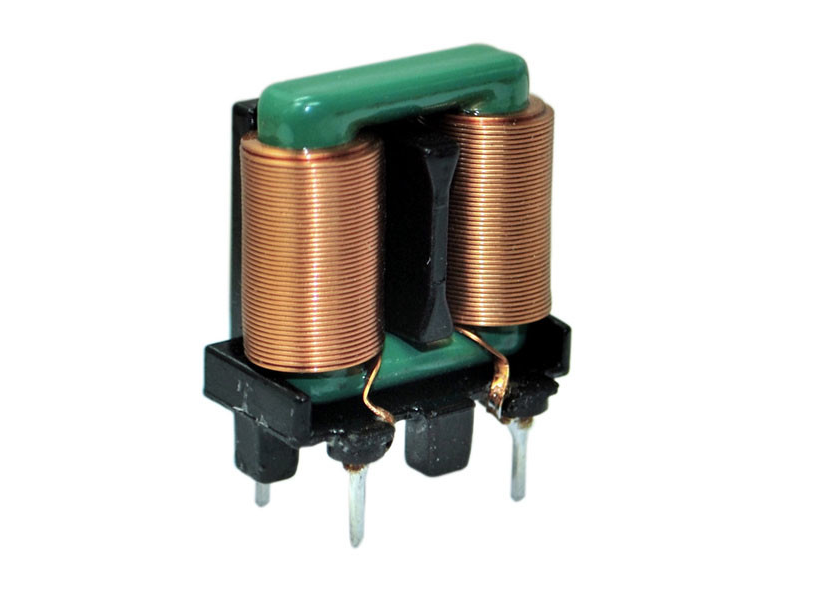

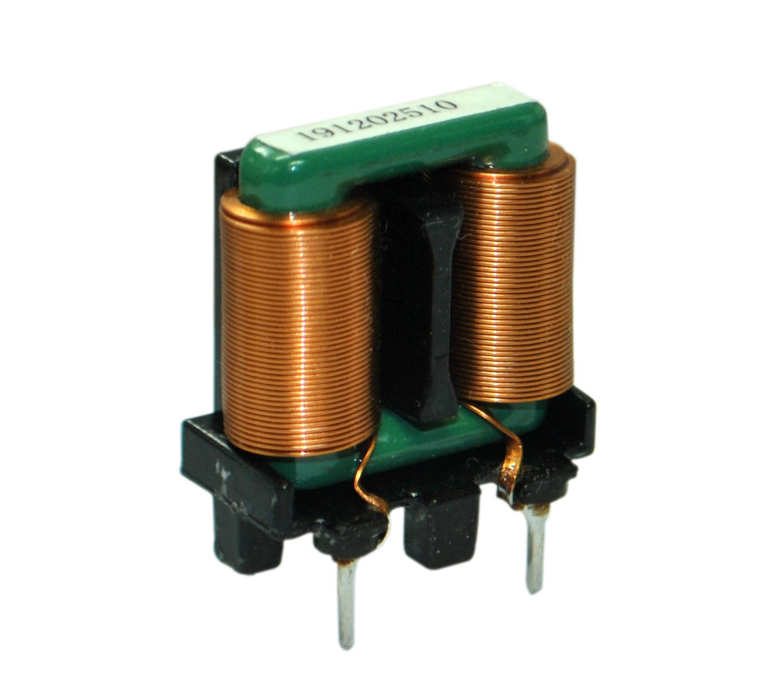

اينسیم پیچ تک فازی حالت مشترکبا استفاده ازسیم صافوهسته مربع حفره ای فرایت، به طور خاص برای جابجایی منابع برق و رایانه های شخصی طراحی شده است، که باعث جریان بالا، اندازه فشرده و بهره وری بالا می شود.این محصول دارای یکساختار محکم و قابل اعتمادباپیچ و تاب تک لایه ایوطراحی هسته مغناطیسی بسته. با يهطیف گسترده ای از ولتاژ 85 تا 265VAC.مناسب برایمنبع برق سوئیچ,آداپتورهای برقوتلویزیون های LCDاین یک انتخاب ایده آل برای برنامه های کاربردی کویل حالت مشترک در سرکوب EMI و فیلتر کردن قدرت است.

ویژگی ها

  • ولتاژ نامی 85 تا 265VAC

  • نسبت چرخش: 11

  • مقاومت عایق بندی: 100mΩ دقیقه

  • افزایش دما ≈ حداکثر 50 درجه سانتیگراد

  • اثر پوست با فرکانس بالا از سیم صاف

  • تراکم واحد جریان ️ 1.5 تا 2 برابر

  • پیچ و تاب یک لایه ️ افزایش دمای پایین

  • سرکوب عالی EMI

درخواست ها

  • کامپیوترهای شخصی

  • منبع برق سوئیچ

  • آداپتورهای برق

  • UPS

  • محصولات کامپیوتری

  • دی وی دی

  • منبع برق LED

  • تابلوهای برق تلویزیون LCD و مانیتور

مشخصات استحکام
MIN
1KHZ 0.25V		 ابعاد (mm MAX) جریان ((A) قدرت ((W)
W D H L E افقی عمودی مکس مکس
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 >20mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 >25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 >15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 >20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 >25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 >15mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 >20mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 >25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 >15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 >20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 >25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 >12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 >20mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 >30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 >12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 >20mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 >30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 >12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 >20mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 >30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 >12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 >20mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 >30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 >7mH 18 30 38 4 0.8 4 پین - - 3.5 280
SQ2724 >15mH 18 30 38 4 0.8 4 پین - - 2.5 280
SQ2724 >20mH 18 30 38 4 0.8 4 پین - - 1.8 280
SQ2724 >7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 >15mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 >20mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 >7mH 16 30 38 4 0.8 4 پین - - 2.0 300
SQ2820 >20mH 16 30 38 4 0.8 4 پین - - 2.5 300
SQ2820 >30mH 16 30 38 4 0.8 4 پین - - 5.0 300
SQ2820 >7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 >20mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 >30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 >8mH 22 34 38 4 0.9 18 16 - - 8.0 400
SQ3126 >8mH 22 34 38 4 0.9 18 16 - - 5.0 400
SQ3126 >10mH 22 34 38 4 0.9 18 16 - - 3.5 400
SQ3126 >25mH 22 34 38 4 0.9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 >10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 >25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1.0 39 21 - - 7 600

طراحی سیم تخت برای سلف حالت مشترک تک فاز برای منابع تغذیه سوئیچینگ

یادداشت: سفارشی در دسترس است

طراحی سیم تخت برای سلف حالت مشترک تک فاز برای منابع تغذیه سوئیچینگ

سوالات عمومی

س: چگونه می توانید روابط تجاری طولانی مدت را با ما برقرار کنید؟

الف:ما بر محصولات با کیفیت بالا و تحویل سریع اصرار داریم تا اطمینان حاصل کنیم که مشتریان ما پروژه های بیشتری را برنده می شوند.ما با هر مشتری به عنوان یک دوست رفتار می کنیم و صادقانه با آنها کار می کنیم تا دوستی طولانی مدت ایجاد کنیم.

س: چگونه کیفیت را کنترل می کنید؟

الف:ما اطمینان حاصل می کنیم که هر محصول با مشخصات از طریق بازرسی کیفیت ورودی (IQC) و تست کیفیت 100٪ قبل از حمل و نقل مطابقت دارد.

سوال: چگونه برای نمونه درخواست کنیم؟ زمان پیشرو چیست؟

الف:شما می توانید نمونه درخواست را از طریق وب سایت ما یا ایمیل ارسال کنید.بدون هزینهو در داخل حمل و نقل خواهد شد۳ تا ۵ روز کاری. زمان تحویل سفارش انبوه معمولا2- 8 هفتهمحصولات سفارشی به صورت جداگانه تایید می شوند.
