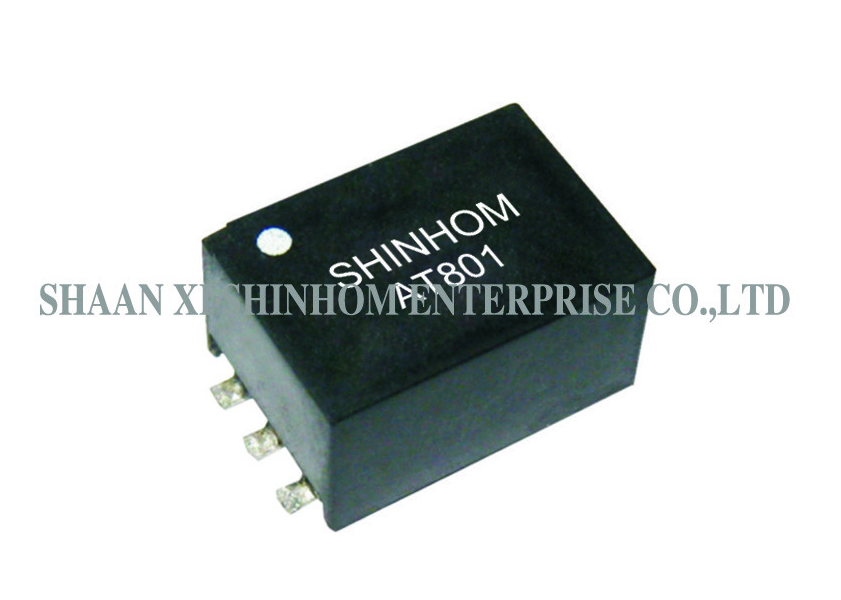

ترانسفورماتور صوتی SMD اپوکسی گلدانی برای سیستم‌های صوتی و ایزولاسیون مخابرات

این ترانسفورماتور صوتی SMD با پوشش اپوکسی دارای بسته بندی SMD و فرآیند پوشش اپوکسی است که محافظت عالی در برابر رطوبت، گرد و غبار و عایق را فراهم می کند. محدوده فرکانس: 20 هرتز تا 20 کیلوهرتز. پاسخ فرکانسی: ≤0.25dB، که انتقال سیگنال صوتی با وفاداری بالا را تضمین می کند. این محصول به طور گسترده در سیستم های صوتی، ایزولاسیون مخابراتی، مودم های فکس SMD، تجهیزات مخابراتی صوتی AV و کاربردهای PCMCIA استفاده می شود و از نرخ داده از 2400bps تا 56.6Kbps (V.90) پشتیبانی می کند.ویژگی هامطابق با دستورالعمل RoHS

ترانسفورماتور صوتی

• دمای عملیاتی: -25 تا +125 درجه سانتیگراد
• دمای نگهداری: -25 تا +85 درجه سانتیگراد

• کاربرد گسترده در سیستم های صوتی

• ترانسفورماتور مخابراتی ایزوله

• ترانسفورماتورهای مخابراتی مودم فکس SMD
• ترانسفورماتور مخابراتی صوتی مدنی مناسب 2400bps تا 56.6Kbps (V.90) و کاربردهای PCMCIA
• 1. مقاومت DC: پین1-3=115 اهم ±15%
• پین4-6=115 اهم ±15%

2. اندوکتانس موازی: 200 هرتز، 0.78 ولت
پین1-3=5.8 هانری حداقل
مقاومت موازی 7500 اهم حداقل
3. اندوکتانس نشتی: 1 کیلوهرتز، 0.1 ولت
پین1-3 (اتصال کوتاه 4-6)=6 میلی هانری معمول
4. افت درج: 2 کیلوهرتز، 0 دسی بل
پین1-3 (4-6 با مقاومت 412 اهم)=2 دسی بل حداکثر
5. نسبت امواج برگشتی: مرجع 600 اهم
از 200 هرتز تا 4 هرتز = 24 دسی بل حداقل
6. نسبت دور: 15 کیلوهرتز، 1 ولت
پین1-3: 6-4=1 ±1%
7. مقاومت عایقی | 100 مگا اهم @ 500 ولت DC
8. تست ولتاژ بالا: 4600 ولت AC 1 میلی آمپر 60 ثانیه: P-S
کاربردها
سیستم های صوتی

ایزولاسیون مخابراتی

• مودم های فکس SMD

• تجهیزات مخابراتی صوتی AV

• کاربردهای PCMCIA

• ایزولاسیون سیگنال صوتی

• تجهیزات پخش

• تجهیزات ارتباطی

• سیاست کنترل کیفیت شینهوم

• این خط زندگی شینهوم برای دستیابی به رضایت مشتری است که می تواند با ترکیبی از کیفیت برتر، زمان تحویل معقول، قیمت های رقابتی و همچنین خدمات مشتری محور به دست آید، تا اطمینان حاصل شود که محصولات تولید شده مطابق با خواسته های مشتریان است.

سوالات متداول

س: مزایای پوشش اپوکسی چیست؟

ج:

پوشش اپوکسی محافظت عالی در برابر رطوبت، گرد و غبار و عایق را فراهم می کند و عملکرد پایدار طولانی مدت ترانسفورماتور را در محیط های مختلف سخت تضمین می کند و استحکام مکانیکی و مقاومت در برابر لرزش را افزایش می دهد.

ج:

DCR (مقاومت DC) 115 اهم ±15% نشان دهنده مقدار مقاومت سیم پیچ های اولیه و ثانویه در شرایط DC است. این پارامتر بر تلفات توان ترانسفورماتور و راندمان انتقال سیگنال تأثیر می گذارد.

ج:

این محصول از نرخ داده از 2400bps تا 56.6Kbps (V.90) پشتیبانی می کند که برای کاربردهای ارتباطی مانند مودم ها و PCMCIA مناسب است.

ج:

شما می توانید از طریق وب سایت یا ایمیل ما درخواست نمونه ارسال کنید. لطفاً اطلاعات شرکت و مدل مورد نظر خود را ارائه دهید. نمونه ها رایگان هستند و ظرف 3-5 روز کاری ارسال می شوند. زمان تحویل سفارش انبوه به طور کلی 2-8 هفته است.
