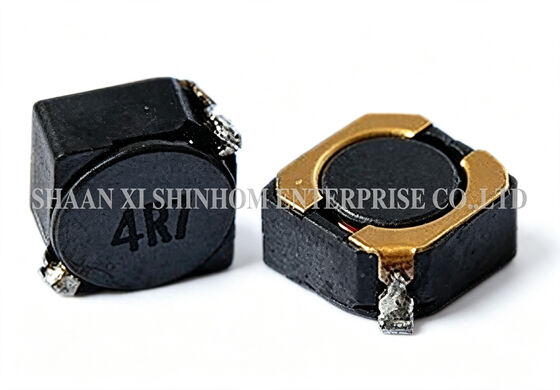

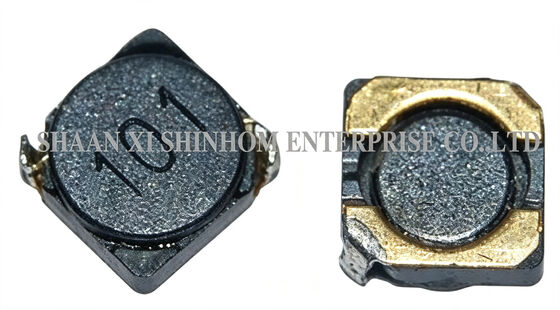

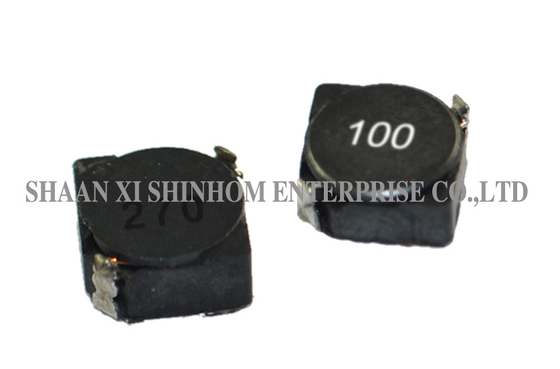

اندوکتور محافظ SMD با جریان بالا SDRH6D28/6D38 سری مقاومت پایین برای سیستم های خودرو و تلویزیون های LCD

سری SDRH6D28/6D38 چوک توان SMD شیلددار مغناطیسی از ساختار شیلد مغناطیسی و طراحی بسته‌بندی مربعی تخت استفاده می‌کند. این امر به طور موثری EMI را کاهش می‌دهد و برای چیدمان‌های PCB با تراکم بالا و کاربردهای محدود به فضا مناسب است. این محصول استحکام مکانیکی و پایداری حرارتی عالی را ارائه می‌دهد و قادر به تحمل تغییرات دمای لحیم‌کاری مجدد و تنش‌های مکانیکی خارجی است. اندازه کوچک، ذخیره انرژی بالا و مشخصات مقاومت پایین، آن را به یک انتخاب ایده‌آل سلف برای PDA و منابع تغذیه سوئیچینگ DC-DC تبدیل می‌کند و برای عملکرد جریان بالا (تا 3.2 آمپر) مناسب است. این محصول به طور گسترده در دوربین‌های فیلمبرداری دیجیتال، سیستم‌های ارتباطی، سیستم‌های تغذیه خودرو، تلویزیون‌های LCD/PDP، درایوهای هارد دیسک، سیستم‌های شبکه و لوازم جانبی کامپیوتر استفاده می‌شود.

• ساختار شیلد مغناطیسی – EMI پایین
• جریان نامی – تا 3.2 آمپر
• DCR پایین
• استحکام مکانیکی و پایداری حرارتی عالی
• اندازه کوچک
• ذخیره انرژی بالا
• بسته‌بندی تخت مربعی
• دمای عملیاتی – 40- درجه سانتی‌گراد تا 105+ درجه سانتی‌گراد

1. دوربین‌های فیلمبرداری دیجیتال
2. سیستم ارتباطی
3. منبع تغذیه سیستم‌های خودرو
4. تلویزیون‌های LCD PDP
5. هارد دیسک‌ها، تاپ‌ست، XDSL
6. سیستم‌های شبکه
7. تجهیزات جانبی کامپیوتر

1. تست سلف: HP4284A (معادل قابل قبول)
2. DCR: QuadTech 1880 Milliohmmeter
3. حداکثر جریان IDC 10% نسبت به مقدار اولیه کاهش می‌یابد
4. دمای عملیاتی: 40- درجه سانتی‌گراد تا 105+ درجه سانتی‌گراد
5. دمای نگهداری: 40- درجه سانتی‌گراد تا 105+ درجه سانتی‌گراد
6. روش‌های لحیم‌کاری: فاز بخار، لحیم‌کاری مجدد مادون قرمز
7. مقاومت در برابر حرارت لحیم‌کاری: 260 درجه سانتی‌گراد به مدت 10 ثانیه

توجه: مشخصات محصول قابل سفارشی‌سازی است. مقادیر سلف سفارشی موجود است.

س: مزایای ساختار شیلد مغناطیسی چیست؟

پاسخ: ساختار شیلد مغناطیسی از طراحی مدار مغناطیسی بسته برای محدود کردن شار مغناطیسی در داخل هسته استفاده می‌کند. این امر به طور موثری شار نشتی و تداخل الکترومغناطیسی را به مدارهای حساس مجاور کاهش می‌دهد. در چیدمان‌های PCB با تراکم بالا مانند تجهیزات ارتباطی و الکترونیک خودرو، سلف‌های شیلددار عملکرد EMC سیستم را به طور قابل توجهی بهبود می‌بخشند.

س: حداکثر جریان نامی این سری چیست؟

پاسخ: این سری ظرفیت جریان بالایی تا 3.2 آمپر را ارائه می‌دهد که برای مبدل‌های DC-DC جریان بالا و کاربردهای مدیریت توان مناسب است. هنگام انتخاب، توصیه می‌کنیم جریانی نامی حداقل 20% بالاتر از حداکثر جریان عملیاتی را انتخاب کنید تا از افت عملکرد ناشی از اشباع هسته در دماهای بالا جلوگیری شود.

س: اهمیت استحکام مکانیکی و پایداری حرارتی عالی چیست؟

پاسخ: استحکام مکانیکی عالی تضمین می‌کند که سلف در طول مونتاژ PCB و حمل و نقل کمتر آسیب می‌بیند. پایداری حرارتی خوب تضمین می‌کند که سلف عملکرد پایدار خود را در فرآیندهای دمای بالای لحیم‌کاری مجدد و افزایش دمای عملیاتی طولانی مدت حفظ می‌کند و با الزامات محیطی سخت الکترونیک خودرو و تجهیزات صنعتی سازگار می‌شود.

س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟

پاسخ: شما می‌توانید درخواست نمونه را از طریق وب‌سایت یا ایمیل ما ارسال کنید. لطفاً اطلاعات شرکت و مدل مورد نظر خود را ارائه دهید. نمونه‌ها رایگان هستند و ظرف 3-5 روز کاری ارسال می‌شوند. زمان تحویل سفارش انبوه معمولاً 2-8 هفته است.
