مشخصات

شماره مدل: نوع EE/EF

تایپ کنید: مغناطیسی نرم

نام محصول: کار در هسته فریت مغناطیسی نرم منگنز-روی فرکانس بالا

مواد: هسته فریت Mn-Zn

برنامه: آهنربا صنعتی، محصولات الکترونیکی

سفارشی: سفارشی

برجسته کردن:

هسته‌های فریت EE EF با اتلاف کم

هسته‌های فریت منگنز-روی فرکانس بالا

هسته‌های فریت برای ترانسفورماتورها و سلف‌ها

اطلاعات اولیه

محل منبع: چین

نام تجاری: Shinhom

گواهی: RoHS

شماره مدل: ee

پرداخت

جزئیات بسته بندی: کارتن

زمان تحویل: 4 تا 8 هفته

شرایط پرداخت: T/T

قابلیت ارائه: 100000 در ماه

گالری

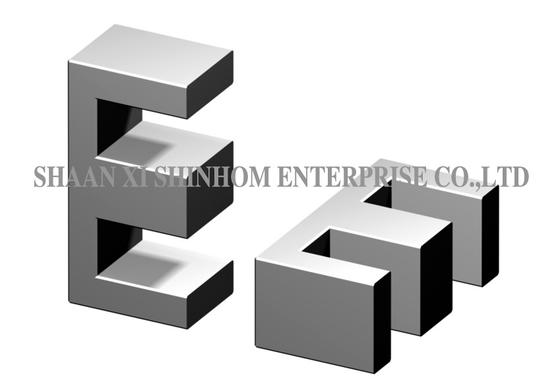

هسته‌های فریت نوع EE/EF مواد منگنز-روی با اتلاف کم فرکانس بالا برای ترانسفورماتورها و سلف‌ها

توضیحات محصول

درهسته فیریت از نوع EE/EFاز مواد منگنیز-زنک (Mn-Zn) ساخته شده است. دارای خسران کم و ویژگی های فرکانس بالا است که به طور خاص برای برنامه های ترانسفورماتور و induktor طراحی شده است.این محصول دارای تراکم جریان اشباع بالا است.، طیف گسترده ای از نفوذ، ظرفیت جریان بالا و جریان نشت کم. DCR پایین به طور موثر از دست دادن قدرت را کاهش می دهد. کنترل خوب سر و صدا عملکرد سیستم پایدار را تضمین می کند.اندازه جمع و جور تولید جریان بالا با عملکرد خفه کننده عالی. انواع مختلفی از مواد برای پاسخگویی به نیازهای فرکانس های مختلف در دسترس هستند. این به طور گسترده ای در ترانسفورماتورها، گرمایش اندوکسی، جوشنده های اینورتر، منابع برق الکتروپلاستی،و ژنراتورهای اوزون.

ویژگی ها

مواد اشباع بالا، هزینه پایین و کارایی بالا
طیف گسترده ای از حثیت، قابلیت جریان بالا، نشت مغناطیسی پایین
مقاومت DC پایین، کنترل خوب سر و صدا به دلیل ساختاری تروییدال
ویژگی ها: حجم کوچک، خروجی جریان بزرگ، عملکرد خفه شدن جریان عالی.
مواد مختلف در دسترس برای پاسخگویی به الزامات فرکانس های مختلف

درخواست ها

ترانسفورماتورها
تجهیزات گرمایش اندوکسی
جوشگرهای اینورتر
منبع برق الکترواستات
توليد كننده هاي اوزون
منبع برق سوئیچ
محرک های اصلاح فاکتور قدرت (PFC)
دستگاه های فلتر

محدوده اصلی:

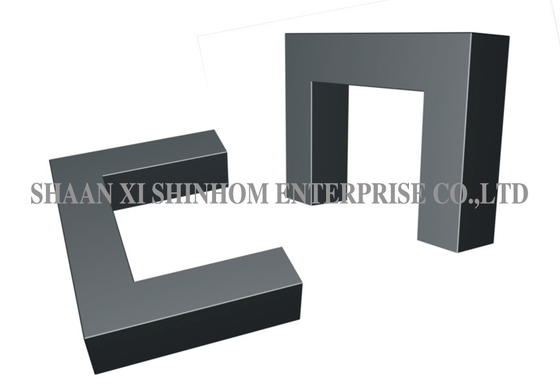

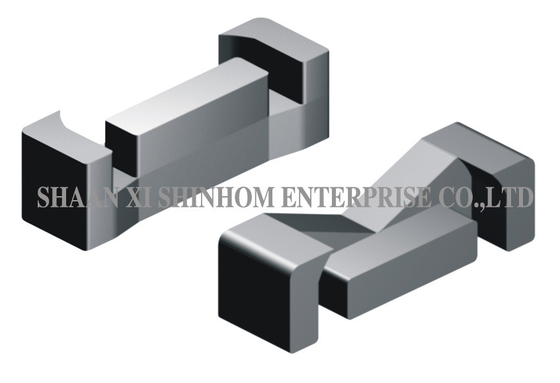

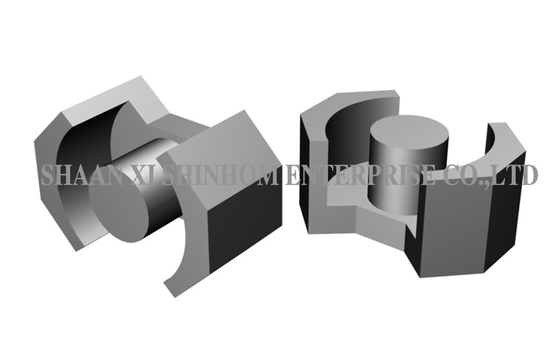

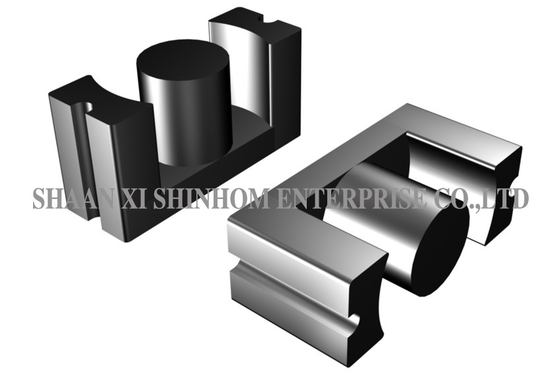

هسته های EI، EE/EF، EER/ETD، UU، UYF، EP، RM، PM، PQ، ET، FT، T

نوع	ابعاد ((ملی متر)
نوع	A	ب	C	D	E	F
EE8	8.3±0.2	6	1.8±0.2	3.6±0.2	3.0±01	4.0±01
EE10	10.0±03	7	2.4±0.2	4.6±0.3	4.2±0.2	5.4±0.2
EE11	11.0±03	8	2.4±0.2	5.0±02	4.2±0.2	5.5±0.2
EE13	12.9±0.3	8.5	2.8±0.2	6.0±03	3.6±0.2	5.0±03
EE13A	13.0±03	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±02
EE16/7/5	16.0±03	12.0±03	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±02
EE19	19.0±03	14	4.8±0.3	4.8±0.3	5.7±0.2	8.0±03
EEL19	19.5±0.4	14.6دقيقه	4.85±0.25	4.85±0.25	11.2±0.2	14.0±03
EE20	20.0±07	12.8	5.0±04	6.0±04	6.5±0.3	10.0±03
EF20	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±03	10.0±025
EF21	20.7±0.7	15	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EE22	22.0±06	15.6	5.7±0.3	5.7±0.3	5.4±0.3	9.2±0.3
EE25	25.0±04	18.6±0.3	6.5±0.3	6.5±0.3	6.8±0.2	10.0±02
EF25	25.0±04	18.6±0.3	7.2±0.3	7.2±0.3	6.8±0.2	12.5±0.2
EE25.4	25.4±0.7	18.7	6.5±0.2	6.3±0.3	6.6±0.4	10.0±04
EEL25	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25

هسته‌های فریت نوع EE/EF مواد منگنز-روی با اتلاف کم فرکانس بالا برای ترانسفورماتورها و سلف‌ها

سوالات عمومی

سوال: تفاوت بین هسته های EE و EF چیست؟

A: هسته های نوع EE دارای پای های جانبی متماثل با یک بخش متقاطع پای مرکزی مربع یا گرد هستند. آنها تقارن مغناطیسی خوبی را ارائه می دهند و برای ترانسفورماتورها و محرک های معمولی مناسب هستند.هسته های نوع EF (Economical Flat) طرح های مسطح و مقرون به صرفه با ابعاد فشرده تر هستند، مناسب برای نصب PCB با چگالی بالا و برنامه های کاربردی با مشخصات پایین است.

س: ویژگی های فرایت منگنز-زنک (Mn-Zn) در مقایسه با نیکل-زنک (Ni-Zn) چیست؟

A: فرایت منگنز-زنک نفوذ پذیری بالا، تراکم فلوکس اشباع بالا و هزینه پایین را ارائه می دهد، مناسب برای فرکانس پایین تا متوسط (≤1MHz) برنامه های ترانسفورماتور و induktor با قدرت بالا است.فریت نیکل-زنک مقاومت بالایی دارد، مناسب برای سرکوب EMI با فرکانس بالا (> 1MHz) و برنامه های RF. انتخاب باید بر اساس فرکانس کار باشد.

س: چه سری هسته ای برای این محصول در دسترس است؟

A: چندین سری هسته ای در دسترس هستند، از جمله EI، EE/EF، EER/ETD، UU، UYF، EP، RM، PM، PQ، ET/FT و T. این برنامه ها از ترانسفورماتورهای سیگنال تا منابع برق سوئیچینگ با قدرت بالا را پوشش می دهند.
