فریت چیپ حجر محرک فشرده سازی EMI با فرکانس بالا برای فیلتر کردن سر و صدا و منابع برق

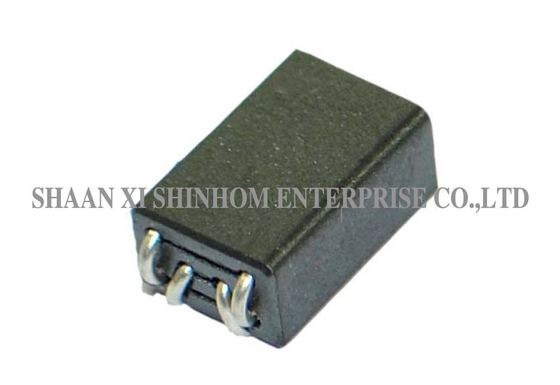

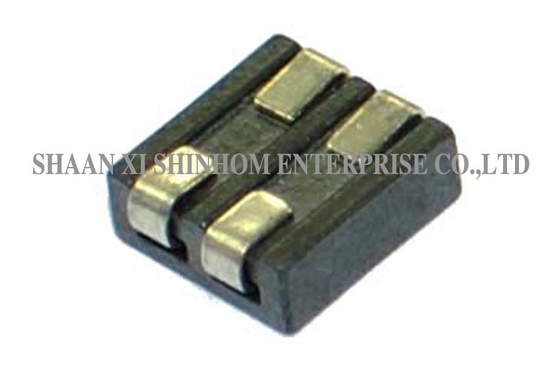

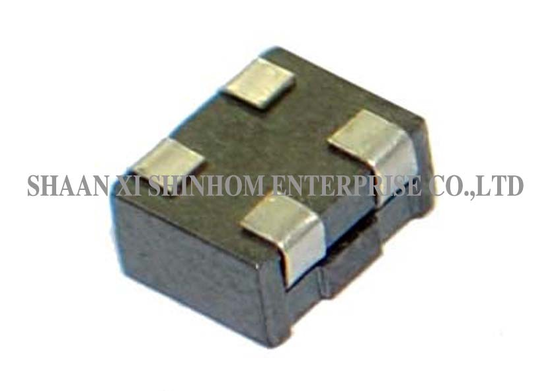

این سلف مهره فریت SMD از بسته نصب سطحی نوع SMB استفاده می‌کند. این محصول سرکوب EMI فرکانس بالا و ویژگی‌های شار صفر را ارائه می‌دهد. این محصول DCR پایین و ظرفیت IDC (جریان نامی) بالا را فراهم می‌کند. مهره‌های فریت محوری از طریق سوراخ نیز به عنوان یک گزینه در دسترس هستند. این محصول به طور گسترده در تجهیزات فیلتر نویز، منابع تغذیه، دستگاه‌های بی‌سیم موبایل، مبدل‌های DC-DC، دستگاه‌های GPS، تجهیزات ارتباط بی‌سیم، سیستم‌های شبکه و فیلترهای xDSL استفاده می‌شود. همچنین برای محافظت EMI در درایوهای دیسک کامپیوتر و بردهای PC استفاده می‌شود و نویز EMI را از منابع تداخل خارجی مانند رادیوهای خودرو، تلفن‌های همراه و ضبط‌کننده‌های ویدئویی به طور موثر فیلتر می‌کند.

• مهره‌های سیم‌پیچ نصب سطحی با فرکانس بالا و سرکوب EMI
• سلف مهره‌ای با DCR پایین و IDC بالا

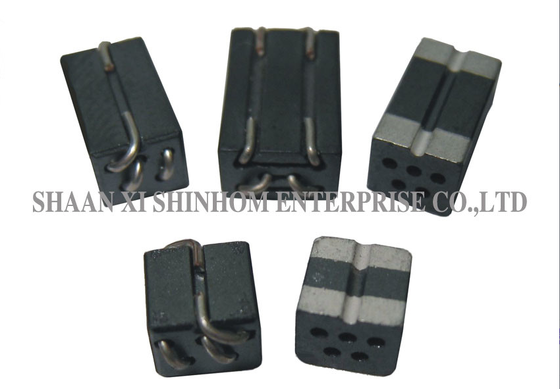

• مهره‌های فریت محوری از طریق سوراخ برای سرکوب EMI
• مهره‌های فریت از طریق سوراخ در ساختار ناهموار
• مهره‌های فریت از طریق سوراخ مناسب برای اندازه‌گیری FCC و EMC

• دستگاه‌های فیلتر نویز
• منابع تغذیه
• مدارهای کنترل ردیابی و SCR
• مودم‌ها، PDP، LCD و مبدل‌های تلویزیون
• رادیوهای موبایل، مبدل‌های DC/DC
• دستگاه‌های GPS
• تجهیزات ارتباط بی‌سیم
• سیستم شبکه، فیلترهای xDSL
• درایو دیسک کامپیوتر و برد PC برای فیلتر کردن EMI از منابع خارجی مانند رادیوهای خودرو، تلفن‌های همراه و VCRها

• امپدانس: 20Ω مرجع در 25 مگاهرتز
• امپدانس: 33Ω مرجع در 100 مگاهرتز (حداقل 25Ω)
• امپدانس: 36Ω مرجع در 300 مگاهرتز
• DCR: حداکثر 0.75mΩ
• جریان نامی: حداکثر 15 آمپر
• ولتاژ نامی: حداکثر 280 ولت DC
• دمای عملیاتی: -40 درجه سانتیگراد تا +125 درجه سانتیگراد

برای اطلاعات بیشتر در مورد هسته فریت سرکوب EMI، لطفاً به وب‌سایت ما مراجعه کنید یا با ما تماس بگیرید.

پاسخ: طراحی شار مغناطیسی صفر به این معنی است که مهره در شرایط عملیاتی عادی، هیچ شار بایاس DC در هسته ندارد. این امر از اشباع هسته جلوگیری می‌کند و حتی در شرایط جریان بالا، ویژگی‌های امپدانس پایدار و اثربخشی سرکوب EMI را تضمین می‌کند.

پاسخ: نوع SMB (مهره نصب سطحی) یک بسته مهره نصب سطحی استاندارد با ابعاد و مشخصات پد تعریف شده است. این بسته با تجهیزات قرارگیری خودکار SMT سازگار است و برای تولید در حجم بالا و طرح‌های PCB فشرده مناسب است.

پاسخ: مهره فریت در نقطه ورود خطوط سیگنال یا خطوط برق نصب می‌شود. این مهره امپدانس بالایی را برای سیگنال‌های تداخل فرکانس بالا ایجاد می‌کند، انرژی نویز EMI خارجی را به گرما تبدیل کرده و آن را دفع می‌کند و از ورود سیگنال‌های تداخل به مدار داخلی برد PC جلوگیری می‌کند.
