سلف توان SMD جریان بالا سری HCB0404/0505 برای سرورها و منبع تغذیه VRM

5000 عدد
MOQ
قابل مذاکره
قیمت

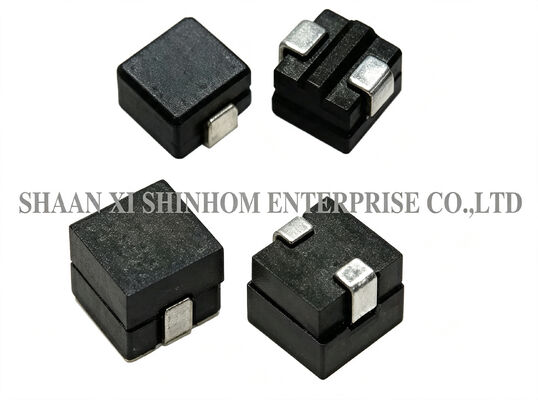

High Current SMD Power Inductor HCB0404/0505 Series for Servers and VRM Power Supply
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
محدوده فعلی: 14 آمپر تا 40 آمپر
دامنه القاء: 22nH تا 110nH
نصب و راه اندازی: smt
اندازه پد: 4.0*4.0mm یا 5.0*5.0mm
فرکانس تست: 100KHz / 0.1V@25℃ (1MHz/0.1V برای 22NM)
دمای عملیاتی: -40℃ تا +125℃ (افزایش دمای محیط به علاوه خود دمایی)
برجسته کردن:

سلف توان SMD با جریان بالا

,

سلف سری HCB0404/0505

,

سلف توان برای سرورهای VRM
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: HCB0404/0505
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

سری HCB0404/0505 سلف توان SMD با جریان بالا از هسته فریت و طراحی کم اتلاف استفاده می‌کند. این محصول ظرفیت جریان بالا (14 آمپر تا 40 آمپر) و اتلاف هسته کم را ارائه می‌دهد که برای کاربردهای منبع تغذیه با چگالی توان بالا مناسب است.محدوده اندوکتانس شامل 22 نانوهنری تا 110 نانوهنری است که نیازهای مختلف طراحی را برآورده می‌کند.این محصول به طور گسترده در دستگاه‌های الکترونیکی قابل حمل، سرورها و ایستگاه‌های کاری، شبکه‌های داده و سیستم‌های ذخیره‌سازی، لپ‌تاپ‌ها و دسکتاپ‌ها، کارت‌های گرافیک و سیستم‌های باتری‌دار، رگولاتورهای ولتاژ چند فازی و ماژول‌های رگولاتور ولتاژ VRM استفاده می‌شود.

ویژگی‌ها:
  • ظرفیت حمل جریان بالا
  • اتلاف هسته کم
  • محدوده اندوکتانس از 22 نانوهنری تا 110 نانوهنری
  • محدوده جریان از 14 آمپر تا 40 آمپر
  • جنس هسته فریت
کاربردها:
  • الکترونیک قابل حمل
  • سرورها و ایستگاه‌های کاری
  • سیستم‌های شبکه داده و ذخیره‌سازی
  • لپ‌تاپ و کامپیوترهای رومیزی
  • کارت‌های گرافیک و سیستم‌های تغذیه باتری
  • رگولاتورهای چند فازی
  • ماژول رگولاتور ولتاژ (VRM)
یادداشت‌ها:
  • فرکانس تست: 100 کیلوهرتز / 0.1 ولت در دمای 25 درجه سانتی‌گراد (1 مگاهرتز/0.1 ولت برای 22 نانوهنری)
  • Irms: جریان DC برای افزایش دمای تقریبی 40 درجه سانتی‌گراد بدون اتلاف هسته
  • Isat1: جریان پیک برای افت تقریبی 20% در دمای +25 درجه سانتی‌گراد
  • Isat2: جریان پیک برای افت تقریبی 20% در دمای +125 درجه سانتی‌گراد
  • دمای عملیاتی: -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد (دمای محیط به علاوه افزایش دمای خود)
  • دمای ذخیره‌سازی: -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد
سلف توان SMD جریان بالا سری HCB0404/0505 برای سرورها و منبع تغذیه VRM سلف توان SMD جریان بالا سری HCB0404/0505 برای سرورها و منبع تغذیه VRM

توجه: مشخصات محصول قابل سفارشی‌سازی است.

سوالات متداول

س: مزایای اتلاف هسته کم چیست؟

پاسخ: اتلاف هسته کم باعث کاهش تولید گرما در حین عملکرد فرکانس بالا، بهبود راندمان تبدیل، کاهش افزایش دما و افزایش طول عمر محصول می‌شود. همچنین به رعایت الزامات حرارتی و قابلیت اطمینان طرح‌های منبع تغذیه با چگالی بالا کمک می‌کند.

س: تفاوت بین Irms و Isat چیست؟

پاسخ: Irms (جریان نامی) مقدار جریان DC است که باعث افزایش دمای تقریبی 40 درجه سانتی‌گراد در سیم‌پیچ می‌شود. Isat1 جریان پیک است که در آن اندوکتانس در دمای +25 درجه سانتی‌گراد تقریباً 20% کاهش می‌یابد. Isat2 جریان پیک است که در آن اندوکتانس در دمای +125 درجه سانتی‌گراد تقریباً 20% کاهش می‌یابد. برای انتخاب، مقدار کمتر از دو مقدار را در نظر بگیرید و اطمینان حاصل کنید که دمای قطعه (دمای محیط به علاوه افزایش دما) از 125 درجه سانتی‌گراد تجاوز نکند.
