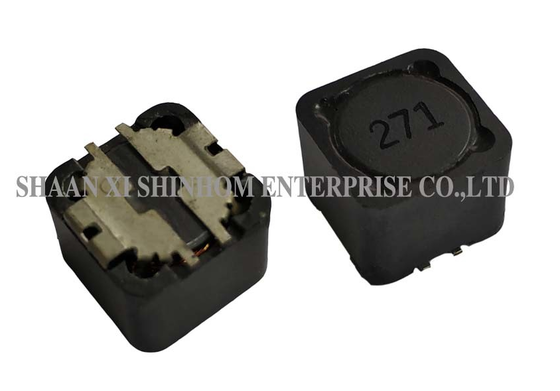

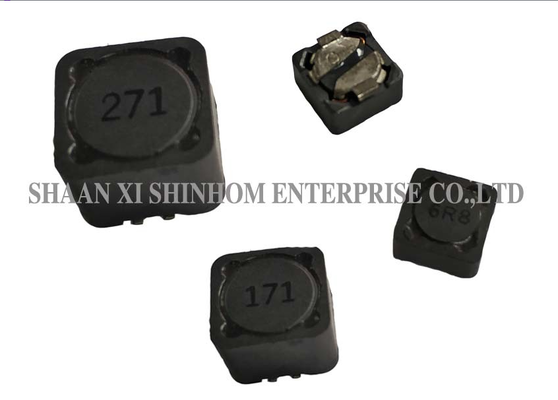

محرک SMD محافظ جریان بالا سری SDRH Flat-Top برای نوت بوک ها و تلویزیون های LCD

سری SDRH سلف توان SMD با شیلد مغناطیسی از ساختار شیلد مغناطیسی و طراحی بسته کم‌ارتفاع استفاده می‌کند. این امر به طور موثر EMI را کاهش می‌دهد و برای چیدمان‌های PCB با چگالی بالا و کاربردهای با فضای محدود مناسب است. DCR پایین امکان جریان بالا را فراهم می‌کند. پایداری حرارتی عالی، عملکرد قابل اعتماد طولانی‌مدت را در شرایط کاری مختلف تضمین می‌کند. طراحی سطح صاف برای مونتاژ خودکار انتخاب و قرارگیری مناسب است و از تولید خودکار SMT پشتیبانی می‌کند. این محصول به طور گسترده در مبدل‌های DC-DC، دستگاه‌های ارتباطی قابل حمل، دوربین‌ها، تلویزیون‌های LCD، PDAها، PDPها و لپ‌تاپ‌ها استفاده می‌شود.

• ساختار شیلد شده
• سطح صاف برای انتخاب و قرارگیری
• مقاومت پایین امکان جریان بالا را فراهم می‌کند
• پایداری حرارتی عالی
• ارتفاع کم

• ایده‌آل برای انواع کاربردهای سلف مبدل DC-DC.
• مبدل DC/DC
• منابع تغذیه برای: تجهیزات ارتباطی قابل حمل
• دوربین فیلمبرداری
• LCD، TV، PDA، PDP
• کامپیوتر نوت‌بوک

• اندوکتانس با دستگاه LCR مدل HP-4284A یا معادل آن اندازه‌گیری می‌شود.
• حداکثر جریان مجاز DC جریانی است که باعث کاهش 25% اندوکتانس از مقدار اولیه یا افزایش دمای سیم‌پیچ به میزان 40 درجه سانتی‌گراد می‌شود، هر کدام که کمتر باشد. (دمای محیط مرجع 20 درجه سانتی‌گراد)
• دمای عملیاتی: -25 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد.

توجه: مشخصات محصول قابل سفارشی‌سازی است.
