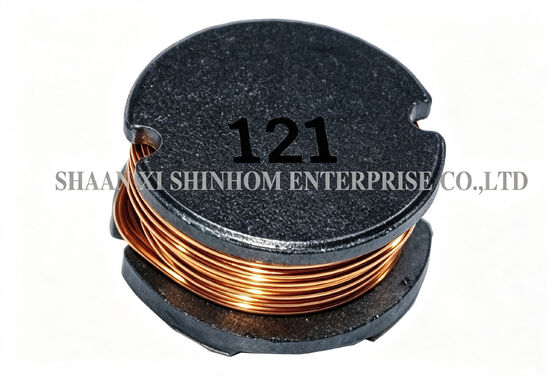

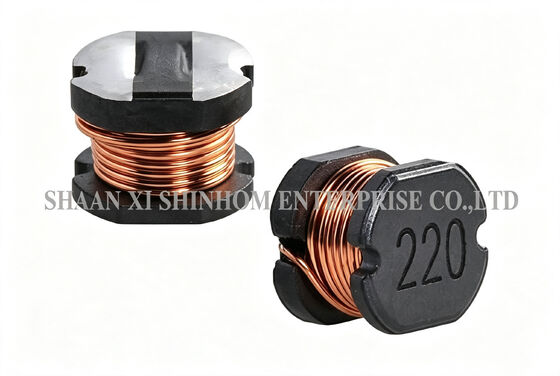

سلف توان SMD با دمای وسیع سری SDR برای برنامه‌نویسان حافظه فلش و PDA

درسری SDRیک استودیوی قدرت SMD بدون محافظ دارای یک ساختار باز بدون محافظ با مزیت هزینه به عنوان رقابت اصلی آن است.1.0μH تا 1200μH. جريان تشخيصي تا4.5A.

درطراحی سطح صافمناسب برای جمع آوری اتوماتیک انتخاب و مکان است. با جوشاندن فاز بخار و فرآیند جوشاندن بازپرداخت مادون قرمز سازگار است، با مقاومت گرمی جوشاندن260 درجه سانتیگراد/10 ثانیه.

دمای کار:-40°C تا +85°Cدمای نگهداری:-40°C تا +105°C.

از آن به طور گسترده ای درPDA ها,تبدیل کننده های لپ تاپ DC-DC,برنامه نویس های فلش PDA,ماشین های تبدیل بوک-بوستوجعبه های فوقانی.

• جریان تا 4.5A
• جریان بزرگ
• سطح مسطح برای انتخاب و قرار دادن
• هزینه پایین

• ایده آل برای کنورترهای DC-DC دست و لپ تاپ
• حافظه فلش PDA
• -تجاوز کننده هاي بالا و پايين
• جعبه بالا

• دمای کار: -40°C تا +85°C
• دمای نگهداری: -40°C تا +105°C
• روش های جوش: فاز بخار، جریان بازپرداخت مادون قرمز
• مقاومت در برابر حرارت جوش: 260°C برای 10 ثانیه
• مقاومت در برابر حلال: مطابق با MIL-STD-202E

1. FREQ.(L) با HP4284A و HP4285A (معادل قابل قبول)
   • 0-8.2μH ((7.95MHz) 10-82μH ((2.52MHz) 100-1200μH ((1KHz)
2. تورانس اندکتانس
   • SDR0302 1.0-470μH ± 20% ((M)
   • SDR 0403 1.0-27μH±20% ((M) 33-470μH±10% ((K)
   • SDR0503 1.0-2.7μH±20% ((M) 33-1000μH±10(K)
   • SDR0504 1.0-27μH±20% ((M) 33-47μH±15% ((L) 56-1000μH±10% ((K)
   • SDR0703 10-47μH±20% ((M) 56-470μH±10% ((K)
   • SDR 0705 10-470μH ± 20% ((M)
   • SDR1004 10-47μH±20% ((M) 56-560μH±10% ((K)
   • SDR1005 10-39μH±20% ((M) 47-820μH±10% ((K)
   • SDR1008 10-82μH±20% ((M) 100-1200μH±10% ((K)
3. DCR: GW813 یا QuadTech 1880 میلیومتر
4. IDC Max 10 درصد نسبت به ارزش اولیه خود کاهش می یابد

يادداشت:مشخصات محصول را می توان سفارشی کرد.
