خانه /محصولات/ترانسفورماتور سوئیچ ولتاژ بالا/ترانسفورماتور روشنایی ولتاژ بالا 15KV برای سوزنده های گاز / روغن و ژنراتورهای اوزون

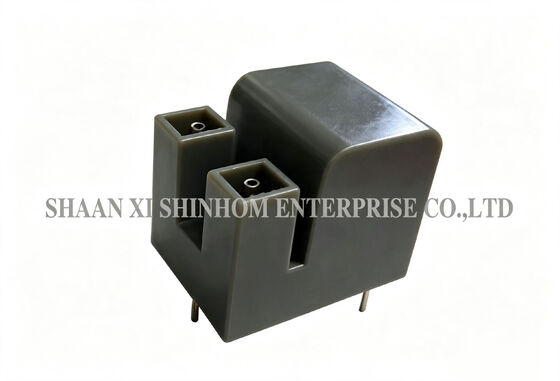

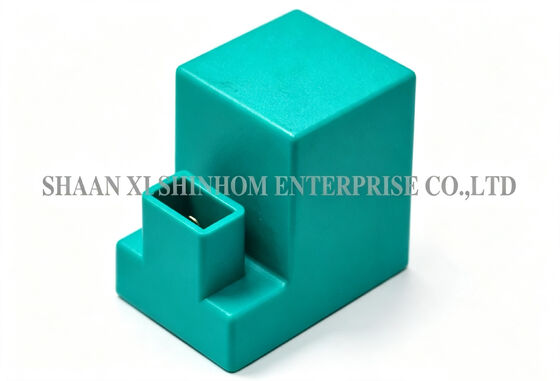

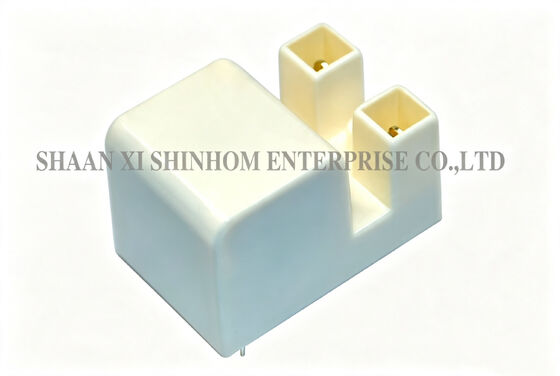

ترانسفورماتور روشنایی ولتاژ بالا 15KV برای سوزنده های گاز / روغن و ژنراتورهای اوزون

3000 عدد
MOQ
قابل مذاکره
قیمت
High Voltage Ignition Transformer 15KV for Gas/Oil Burners and Ozone Generators
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
مواد اصلی: هسته فریت
ولتاژ خروجی: 15 کیلو ولت
تایپ کنید: سیم پیچ جرقه زنی ولتاژ بالا
استفاده: فرکانس بالا
اندازه: 38.9*25.0*25.5mm
نسبت چرخش: 69:1
برجسته کردن:

ترانسفورماتور روشنایی 15KV برای سوزنده ها

,

ترانسفورماتور ولتاژ بالا برای ژنراتورهای اوزون

,

ترانسفورماتور اشتعال سوختن روغن گاز
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS/ISO/UL/CE/IATF16949/CNAS
شماره مدل: HT3825-690
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول
ترانسفورماتور جرقه زن ولتاژ بالا

این ترانسفورماتور جرقه زن ولتاژ بالا برای جرقه زنی مشعل های گاز/روغن، درایو ژنراتور ازن و کاربردهای پالس ولتاژ بالا صنعتی طراحی شده است. ولتاژ خروجی تا 15 کیلو ولت است. این محصول از توپولوژی افزایشی فرکانس بالا با نسبت دور 69.5:1 استفاده می کند. این دستگاه به طور موثر ولتاژ ورودی کم را به خروجی پالس ولتاژ بالا افزایش می دهد و انرژی جرقه زنی قوی و پاسخ سریع را فراهم می کند. اندوکتانس اولیه: 12 میکرو هانری. اندوکتانس ثانویه: 40 میلی هانری. مقاومت DC اولیه: 75 میلی اهم. مقاومت DC ثانویه: 81.8 اهم. این محصول به طور گسترده در مشعل های گاز، دیگ های بخار روغنی، ژنراتورهای ازن و تجهیزات مختلف پالس ولتاژ بالا صنعتی استفاده می شود.ویژگی هاسیم پیچ های جرقه زن برای مشعل های گاز و روغن

ترانسفورماتورهای سفارشی برای تعداد زیادی از کاربردها
  • ترانسفورماتورهای ولتاژ بالا و پالس
  • مشخصات سفارشی پذیرفته می شود
  • کاربردها
  • دستگاه های جرقه زن آبگرمکن گازی
مشعل های دیگ بخار روغنی
  • ژنراتورهای ازن صنعتی
  • سیستم های تصفیه هوا
  • مدارهای تریگر پالس ولتاژ بالا
  • جرقه زن الکترونیکی اجاق گاز
  • سیستم های کنترل احتراق صنعتی
  • منابع پالس ولتاژ بالا تحقیقات علمی
  • مشخصات الکتریکی
  • پارامتر
مقدار
اندوکتانس (پین 2-1) 12 میکرو هانری ±30% در 1 کیلوهرتز، 0.3 ولت
اندوکتانس (پین 4-3) 40 میلی هانری ±10% در 1 کیلوهرتز، 0.3 ولت
نسبت دور ثانویه:اولیه = 69.5 مرجع
مقاومت DC (پین 2-1) 75 میلی اهم ±10%
مقاومت DC (پین 4-3) 81.8 اهم ±10%
نکات: محصولات بیشتر قابل سفارشی سازی هستند سوالات متداول

ترانسفورماتور روشنایی ولتاژ بالا 15KV برای سوزنده های گاز / روغن و ژنراتورهای اوزون

س: ولتاژ خروجی برای نسبت دور 69.5:1 چگونه محاسبه می شود؟

ترانسفورماتور روشنایی ولتاژ بالا 15KV برای سوزنده های گاز / روغن و ژنراتورهای اوزون


ترانسفورماتور روشنایی ولتاژ بالا 15KV برای سوزنده های گاز / روغن و ژنراتورهای اوزونترانسفورماتور روشنایی ولتاژ بالا 15KV برای سوزنده های گاز / روغن و ژنراتورهای اوزونترانسفورماتور روشنایی ولتاژ بالا 15KV برای سوزنده های گاز / روغن و ژنراتورهای اوزون



پاسخ: ولتاژ خروجی تئوری برابر است با: ولتاژ خروجی = ولتاژ ورودی × نسبت دور (69.5). به عنوان مثال، در ورودی 12 ولت، خروجی تئوری تقریباً 834 ولت است. در ورودی 24 ولت، تقریباً 1668 ولت است. ولتاژ خروجی واقعی تحت تأثیر شرایط بار، تلفات هسته و پارامترهای پارازیتی قرار می گیرد. 15 کیلو ولت حداکثر قابلیت خروجی پیک است. ما توصیه می کنیم اندازه گیری های واقعی را بر اساس شکاف جرقه زنی و محیط خود انجام دهید.

س: مقادیر اندوکتانس سیم پیچ اولیه و ثانویه چیست؟

پاسخ: اندوکتانس سیم پیچ اولیه (پین 2-1) 12 میکرو هانری ±30% است. اندوکتانس سیم پیچ ثانویه (پین 4-3) 40 میلی هانری ±10% است. شرایط تست 1 کیلوهرتز، 0.3 ولت است.

س: مقادیر مقاومت DC اولیه و ثانویه چیست؟

پاسخ: مقاومت DC اولیه (پین 2-1) 75 میلی اهم ±10% است. مقاومت DC ثانویه (پین 4-3) 81.8 اهم ±10% است. مقاومت DC ثانویه بالاتر به دلیل تعداد زیاد دورهای ثانویه و سیم نازک است. این یک ویژگی عادی ترانسفورماتورهای ولتاژ بالا است.
