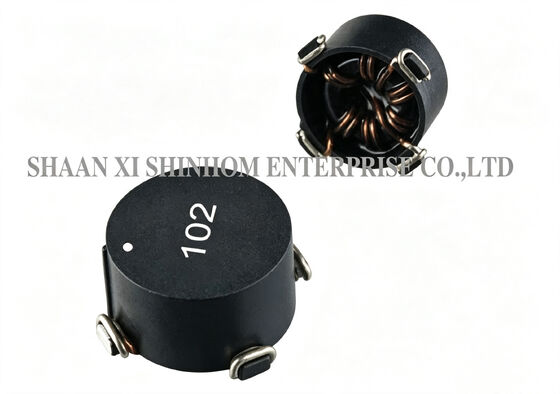

اندوکتور حالت مشترک SMD تروییدال با جریان بالا سری STC08 200μH-20mH برای سرکوب EMI / RFI

درسری STC08SMD toroidal common-mode inductor از یک ماده هسته ای اشباع بالا و ساختار مدار مغناطیسی بسته toroidal استفاده می کند.آن را به طور موثر کاهش تشعشعات EMI و مناسب برای EMI حساس قدرت و برنامه های کاربردی فیلتر خط سیگنالمحدوده حثیت 200μH تا 20mH را پوشش می دهد. بسته SMD از قرار دادن خودکار، سازگار با خطوط تولید SMT پشتیبانی می کند.تبدیل DC-DC (طریقه موازی)، اتصال انزوا، فیلتر کردن ورودی (طریقه سری) و سرکوب EMI / RFI.

• محدوده نفوذ 200μH تا 20mH، انتخاب انعطاف پذیر

• جریان نامی 1A تا 7A، ظرفیت جریان بالا

• DCR 8mΩ تا 250mΩ، از دست دادن کم

• مواد هسته ای با اشباع بالا

• تشعشعات کم EMI

• پکیج SMD پشتیبانی از قرار دادن خودکار

• دمای عملیاتی: -40°C تا +125°C

• مقاومت عایق بندی ≥1000MΩ (100V DC)

اندازه گیری حثیت در 100KHz 0.1VRms.

مقاومت عایق بندی: 100Vdc 1KMΩmin.

RDC: QuadTech 1880 میلیومتر

دمای کار:-40°C تا +125°C

دمای نگهداری: -55°C تا +125°C

بسته های مختلف در هر درخواست ویژه

حداکثر 35٪ اشباع در حالت تعصب DC

توجه: مشخصات محصول می تواند سفارشی شود.

• فیلتر کردن قدرت دستگاه الکترونیکی

• تبدیل DC-DC (طریقه موازی)

• اتصال جداکننده (ترانسفارمر)

• فیلتر کردن ورودی (طریقه سری)

• حذف EMI/RFI

• منابع برق تجهیزات ارتباطی

• منبع برق کنترل صنعتی

• منبع برق محور کامپیوتر

سوال: محدوده های استحکام، جریان و DCR سری STC08 چیست؟

الف:سری STC08پوشش می دهد محدوده ای از حشرت از200μH تا 20mH، جریان نامی از1A تا 7A، و DCR از8mΩ تا 250mΩمحدوده واسع حثیت ، ظرفیت جریان بالا و طراحی DCR پایین آن را برای کاربردهای مختلف سرکوب EMI ، از فیلتر کردن خط سیگنال تا فیلتر کردن خط برق با قدرت بالا مناسب می کند.

س: اهمیت DCR پایین برای محرک های حالت مشترک چیست؟

A: DCR پایین به معنای کاهش کاهش قدرت (از دست دادن I2R) در هنگام عبور جریان از پیچ و تاب است. این به بهبود بهره وری کلی سیستم و کاهش افزایش دمای کمک می کند.سری STC08ارائه می دهد DCR به عنوان پایین به عنوان8mΩ، که آن را به ویژه برای طرح های قدرت جریان بالا با الزامات کارایی سخت مناسب می کند.

سوال: چگونه برای نمونه درخواست کنیم؟ زمان پیشرو چیست؟

A: شما می توانید یک نمونه درخواست از طریق وب سایت ما یا ایمیل ارسال کنید. لطفا اطلاعات شرکت و مدل هدف خود را ارائه دهید.بدون هزینهو در داخل حمل و نقل خواهد شد۳ تا ۵ روز کاری. زمان تحویل سفارش انبوه معمولا2- 8 هفته.
